EKF Basic Щит этажный усиленный IP31

Name: EKF Basic Щит этажный усиленный IP31
Brand: Электрорешения

Обновлено в 2021 году

Описание

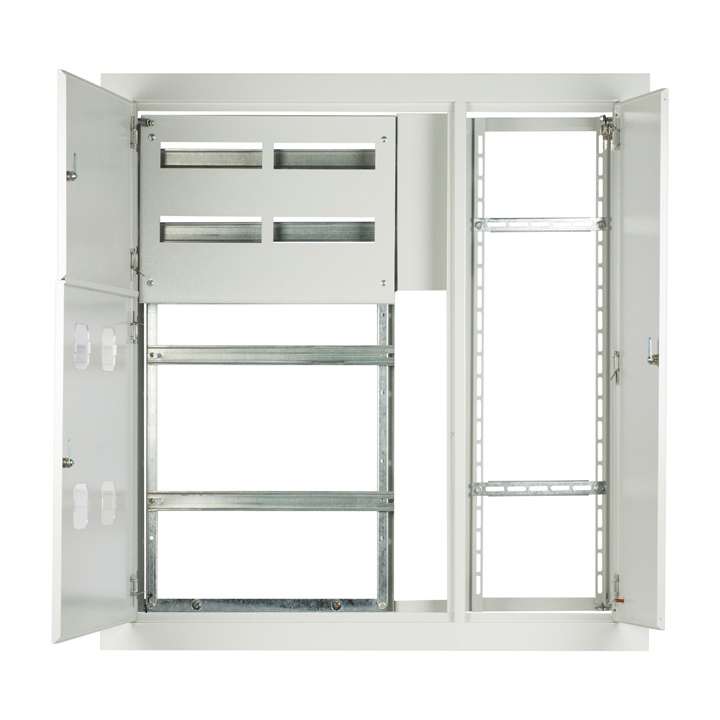

Корпуса щитов этажных предназначены для приема, поквартирного распределения и учета электроэнергии, а так же защиты групповых линий квартир при перегрузках и коротких замыканиях. Для размещения устройств телефонной, радиотрансляционной, телевизионной аппаратуры и других слаботочных систем. Имеют съемную монтажную раму и возможность опломбировки учетного отсека. Щиты шинами и ответвительными сжимами Орех не комплектуются. Дин-рейки и планки для ЩЭ поставляются в неустановленном виде.

Файлы для скачивания


rfa	ekf_ee_shchit_etajnyy_usilennyy_ip31_basic.rfa	1.9 MB	Revit 2019
rvt	ekf_shchityshchurnshchurvshchu-pshchushchmpinoxshcheketkssyaur.rvt	76.3 MB	Revit 2019

Типоразмеры (6)

Наименование	Марка ADSK Марка	Наименование ADSK Наименование	Обозначение ADSK Обозначение	Код изделия ADSK_Код изделия	Количество DIN-реек	Описание
ЩЭ 2 кв. усиленный (1000х960х157) IP31 EKF Basic	ЩЭ 2 квартиры усиленный IP31	Щит этажный 2 квартиры усиленный (1000х960х157) IP31 EKF Basic	ЩЭ 2 квартиры усиленный IP31	mb02-v-2-bas	2	Щит этажный 2 квартиры усиленный (1000х960х157) IP31 EKF Basic
ЩЭ 3 кв. усиленный (1000х960х157) IP31 EKF Basic	ЩЭ 3 квартир усиленный IP31	Щит этажный 3 квартир усиленный (1000х960х157) IP31 EKF Basic	ЩЭ 3 квартир усиленный IP31	mb02-v-3-bas	4	Щит этажный 3 квартир усиленный (1000х960х157) IP31 EKF Basic
ЩЭ 4 кв. усиленный (1000х960х157) IP31 EKF Basic	ЩЭ 4 квартиры усиленный IP31	Щит этажный 4 квартиры усиленный (1000х960х157) IP31 EKF Basic	ЩЭ 4 квартиры усиленный IP31	mb02-v-4-bas	4	Щит этажный 4 квартиры усиленный (1000х960х157) IP31 EKF Basic
ЩЭ 4 кв. усиленный без окон (1000х960х157) IP31 EKF Basic	ЩЭ 4 квартиры усиленный без окон IP31	Щит этажный 4 квартиры усиленный без окон (1000х960х157) IP31 EKF Basic	ЩЭ 4 квартиры усиленный без окон IP31	mb02-v-4s-bas	4	Щит этажный 4 квартиры усиленный без окон (1000х960х157) IP31 EKF Basic
ЩЭ 5 кв. усиленный (1000х960х157) IP31 EKF Basic	ЩЭ 5 квартир усиленный IP31	Щит этажный 5 квартир усиленный (1000х960х157) IP31 EKF Basic	ЩЭ 5 квартир усиленный IP31	mb02-v-5-bas	4	Щит этажный 5 квартир усиленный (1000х960х157) IP31 EKF Basic

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Шкафы и боксы
Материалы	Сталь
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Масса ADSK Масса	0
Материал ADSK Материал	RAL 7035_Сталь
Единица измерения ADSK_Единица измерения	компл.
Завод-изготовитель ADSK_Завод-изготовитель	EKF
