EKF PROxima Щит распределительный навесной ЩРН-П

Name: EKF PROxima Щит распределительный навесной ЩРН-П
Brand: Электрорешения

Обновлено в 2021 году

Описание

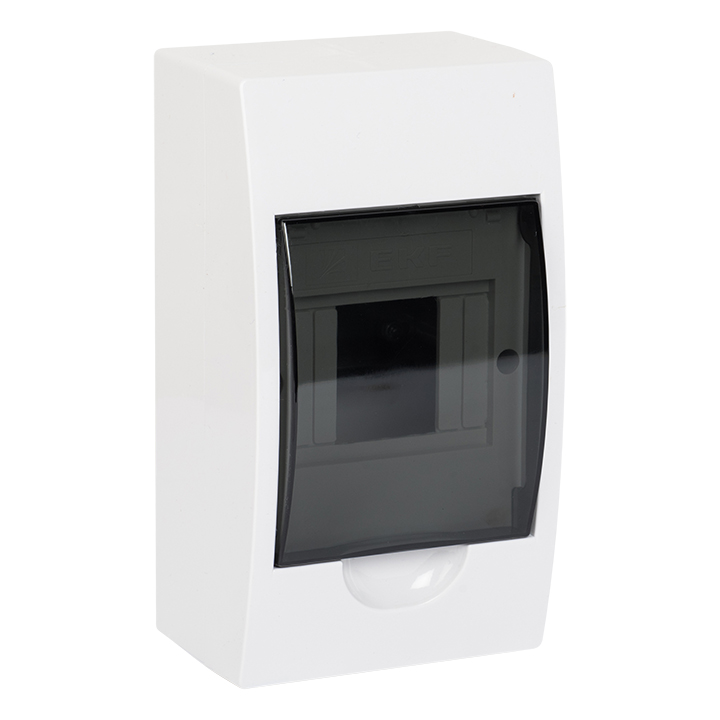

Щиты распределительные пластиковые ЩРн-П, ЩРв-П EKF PROxima предназначены для установки модульной аппаратуры: автоматических выключателей, УЗО, таймеров, устройств управления и т.д. Используются для электромонтажа в жилых, административных, торговых помещениях. Вертикальное открывание дверцы позволяет устанавливать бокс независимо от положения соседних стен. Электрощиты изготовлены из прочного ABS-пластика.

Файлы для скачивания


rfa	ekf_ef_shchrn-p_proxima.rfa	1.7 MB	Revit 2019

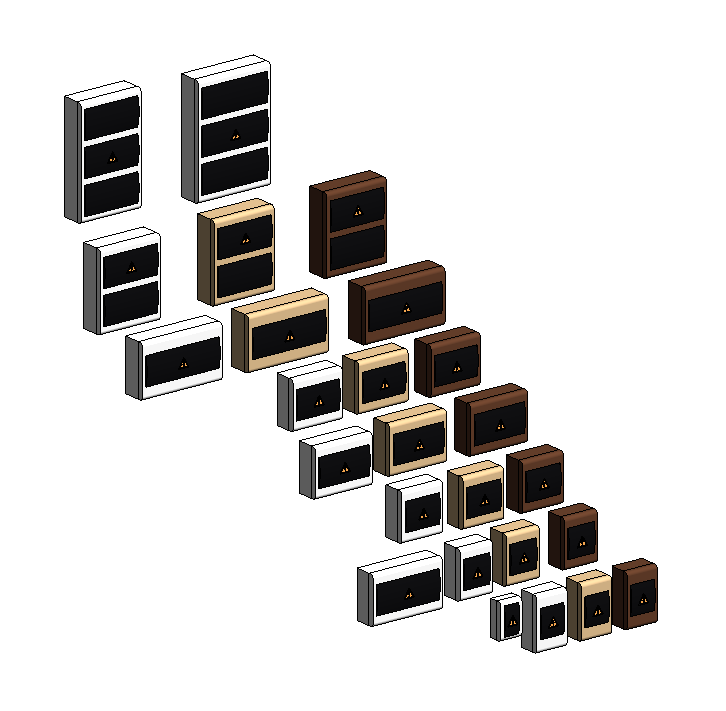

Типоразмеры (25)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Обозначение ADSK Обозначение	Код изделия ADSK_Код изделия	Количество DIN-реек	Количество модулей на DIN-рейке	Комплект	Максимальное количество модулей	Описание	Цвет и материал
ЩРН-П-24-41, 328х270х100 мм (ВхШхГ), 2-din, proxima, тёмное дерево, abs-пластик, 4 шины (по 5 отв.)	ЩРН-П-24 IP41 EKF PROxima тёмное дерево	1.49	Щит распределительный, навесной, на 24-модуля(ей), IP41, 328х270х100 мм (ВхШхГ), 4 шины (по 5 отв.)	ЩРН-П-24 IP41 EKF PROxima тёмное дерево	pb40-n-24-dark	2	12	4 шины (по 5 отв.)	24	Щит распределительный, навесной, на 24-модуля(ей), IP41, 328х270х100 мм (ВхШхГ), 4 шины (по 5 отв.)	Тёмное дерево_ABS-пластик
ЩРН-П-24-41, 328х270х100 мм (ВхШхГ), 2-din, proxima, светлое дерево, abs-пластик, 4 шины (по 5 отв.)	ЩРН-П-24 IP41 EKF PROxima светлое дерево	1.49	Щит распределительный, навесной, на 24-модуля(ей), IP41, 328х270х100 мм (ВхШхГ), 4 шины (по 5 отв.)	ЩРН-П-24 IP41 EKF PROxima светлое дерево	pb40-n-24-light	2	12	4 шины (по 5 отв.)	24	Щит распределительный, навесной, на 24-модуля(ей), IP41, 328х270х100 мм (ВхШхГ), 4 шины (по 5 отв.)	Светлое дерево_ABS-пластик
ЩРН-П-18-41, 220х360х100 мм (ВхШхГ), 1-din, proxima, тёмное дерево, abs-пластик, 1 шина (6 отв.), 1 шина (7 отв.)	ЩРН-П-18 IP41 EKF PROxima тёмное дерево	1.24	Щит распределительный, навесной, на 18-модуля(ей), IP41, 220х360х100 мм (ВхШхГ), 1 шина (6 отв.), 1 шина (7 отв.)	ЩРН-П-18 IP41 EKF PROxima тёмное дерево	pb40-n-18-dark	1	18	1 шина (6 отв.), 1 шина (7 отв.)	18	Щит распределительный, навесной, на 18-модуля(ей), IP41, 220х360х100 мм (ВхШхГ), 1 шина (6 отв.), 1 шина (7 отв.)	Тёмное дерево_ABS-пластик
ЩРН-П-18-41, 220х360х100 мм (ВхШхГ), 1-din, proxima, светлое дерево, abs-пластик, 1 шина (6 отв.), 1 шина (7 отв.)	ЩРН-П-18 IP41 EKF PROxima светлое дерево	1.24	Щит распределительный, навесной, на 18-модуля(ей), IP41, 220х360х100 мм (ВхШхГ), 1 шина (6 отв.), 1 шина (7 отв.)	ЩРН-П-18 IP41 EKF PROxima светлое дерево	pb40-n-18-light	1	18	1 шина (6 отв.), 1 шина (7 отв.)	18	Щит распределительный, навесной, на 18-модуля(ей), IP41, 220х360х100 мм (ВхШхГ), 1 шина (6 отв.), 1 шина (7 отв.)	Светлое дерево_ABS-пластик
ЩРН-П-12-41, 200х256х095 мм (ВхШхГ), 1-din, proxima, тёмное дерево, abs-пластик, 2 шины (по 5 отв.)	ЩРН-П-12 IP41 EKF PROxima тёмное дерево	0.76	Щит распределительный, навесной, на 12-модуля(ей), IP41, 200х256х95 мм (ВхШхГ), 2 шины (по 5 отв.)	ЩРН-П-12 IP41 EKF PROxima тёмное дерево	pb40-n-12-dark	1	12	2 шины (по 5 отв.)	12	Щит распределительный, навесной, на 12-модуля(ей), IP41, 200х256х95 мм (ВхШхГ), 2 шины (по 5 отв.)	Тёмное дерево_ABS-пластик

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Шкафы и боксы
Материалы	Пластик
Сайт производителя	Перейти
Общие характеристики
Напряжение ADSK Напряжение	400 В
Ток ADSK Ток	0 А
Единица измерения ADSK_Единица измерения	компл.
Завод-изготовитель ADSK_Завод-изготовитель	EKF
Классификация нагрузок ADSK_Классификация нагрузок	Прочее
