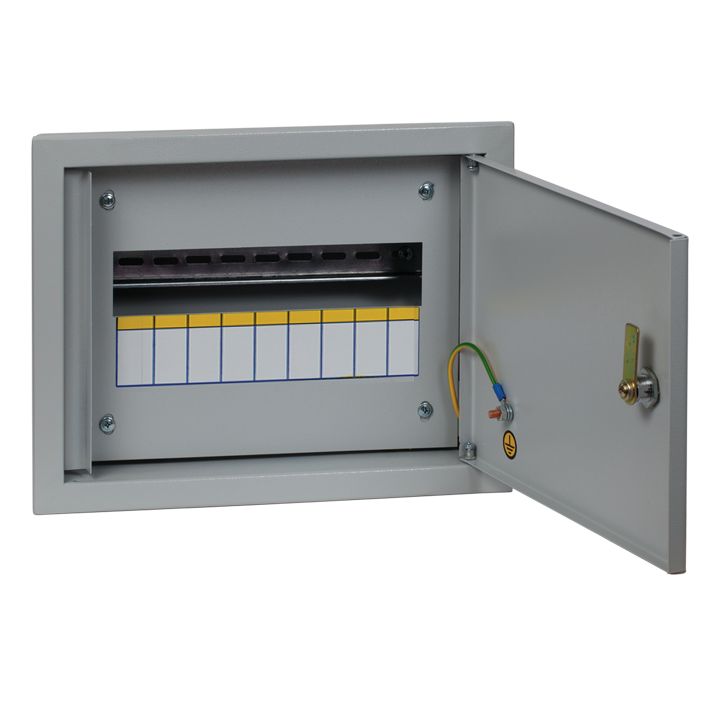

EKF PROxima Щит распределительный встраиваемый (ЩРВ)

Name: EKF PROxima Щит распределительный встраиваемый (ЩРВ)
Brand: Электрорешения

Обновлено в 2021 году

Описание

Щиты распределительные ЩРн, ЩРв EKF PROxima предназначены для распределения электроэнергии, защиты от токов перегрузки и короткого замыкания. Возможна установка различного модульного оборудования. Сфера применения разнообразна: от жилого сектора до промышленности. Электрощиты изготовлены из российской стали, соответствующей ГОСТ 1050-88. Сборка корпусов осуществляется методом сварки, что обеспечивает их высокую жесткость и герметичность соединения частей. Электрощиты оснащены съемной фальш-панелью. Электрощиты защищены от коррозии и разрушающего воздействия погодных факторов благодаря фосфатированию и использованию атмосферостойкой порошковой краски.

Файлы для скачивания


rfa	ekf_ef_shchrv_proxima.rfa	1.1 MB	Revit 2019

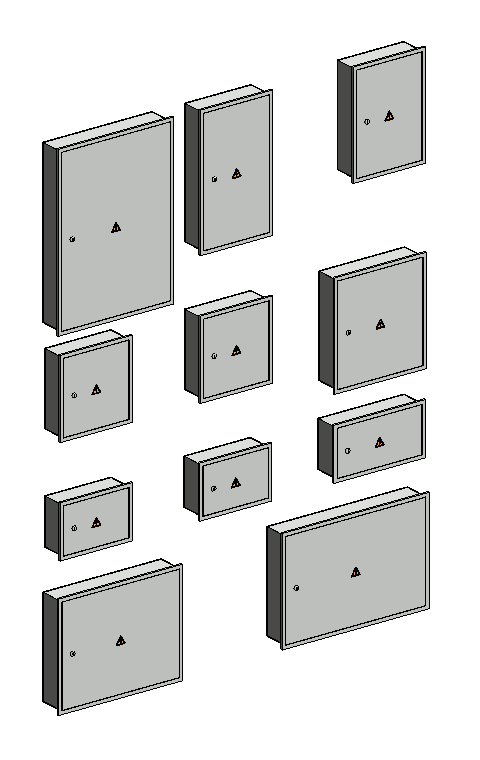

Типоразмеры (11)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Обозначение ADSK Обозначение	Код изделия ADSK_Код изделия	Количество DIN-реек	Количество модулей на DIN-рейке	Максимальное количество модулей	Описание
ЩРВ-120-31, 834х560х120 мм (ВхШхГ), 5-din, proxima, ral 7035, сталь	ЩРВ-120 IP31 EKF PROxima	14.5	Щит распределительный, встраиваемый, на 120-модуля(ей), IP31, 834х560х120 мм (ВхШхГ)	ЩРВ-120 IP31 EKF PROxima	mb11-120	5	24	120	Щит распределительный, встраиваемый, на 120-модуля(ей), IP31, 834х560х120 мм (ВхШхГ)
ЩРВ-090-31, 520х720х120 мм (ВхШхГ), 6-din, proxima, ral 7035, сталь, двухдверный	ЩРВ-90 IP31 EKF PROxima двухдверный	9.4	Щит распределительный, встраиваемый, на 90-модуля(ей), IP31, 520х720х120 мм (ВхШхГ), двухдверный	ЩРВ-90 IP31 EKF PROxima двухдверный	mb11-90	6	15	90	Щит распределительный, встраиваемый, на 90-модуля(ей), IP31, 520х720х120 мм (ВхШхГ), двухдверный
ЩРВ-072-31, 520х605х120 мм (ВхШхГ), 6-din, proxima, ral 7035, сталь, двухдверный	ЩРВ-72 IP31 EKF PROxima двухдверный	8.5	Щит распределительный, встраиваемый, на 72-модуля(ей), IP31, 520х605х120 мм (ВхШхГ), двухдверный	ЩРВ-72 IP31 EKF PROxima двухдверный	mb11-72	6	12	72	Щит распределительный, встраиваемый, на 72-модуля(ей), IP31, 520х605х120 мм (ВхШхГ), двухдверный
ЩРВ-054-31, 520х440х120 мм (ВхШхГ), 3-din, proxima, ral 7035, сталь	ЩРВ-54 IP31 EKF PROxima	7.2	Щит распределительный, встраиваемый, на 54-модуля(ей), IP31, 520х440х120 мм (ВхШхГ)	ЩРВ-54 IP31 EKF PROxima	mb11-54	3	18	54	Щит распределительный, встраиваемый, на 54-модуля(ей), IP31, 520х440х120 мм (ВхШхГ)
ЩРВ-048-31, 650х340х120 мм (ВхШхГ), 4-din, proxima, ral 7035, сталь	ЩРВ-48 IP31 EKF PROxima	6.6	Щит распределительный, встраиваемый, на 48-модуля(ей), IP31, 650х340х120 мм (ВхШхГ)	ЩРВ-48 IP31 EKF PROxima	mb11-48	4	12	48	Щит распределительный, встраиваемый, на 48-модуля(ей), IP31, 650х340х120 мм (ВхШхГ)

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Шкафы и боксы
Материалы	Сталь
Общие характеристики
Напряжение ADSK Напряжение	400 В
Ток ADSK Ток	0 А
Единица измерения ADSK_Единица измерения	компл.
Завод-изготовитель ADSK_Завод-изготовитель	EKF
Классификация нагрузок ADSK_Классификация нагрузок	Прочее
