Шкаф телекоммуникационный напольный 19'' Hyperline TTR (ширина, мм: 600, 800; глубина, мм: 600, 800, 1000, 1200; высота: 22U, 32U, 37U, 42U, 47U)

Name: Шкаф телекоммуникационный напольный 19'' Hyperline TTR (ширина, мм: 600, 800; глубина, мм: 600, 800, 1000, 1200; высота: 22U, 32U, 37U, 42U, 47U)
Brand: Hyperline

Обновлено в 2021 году

Описание

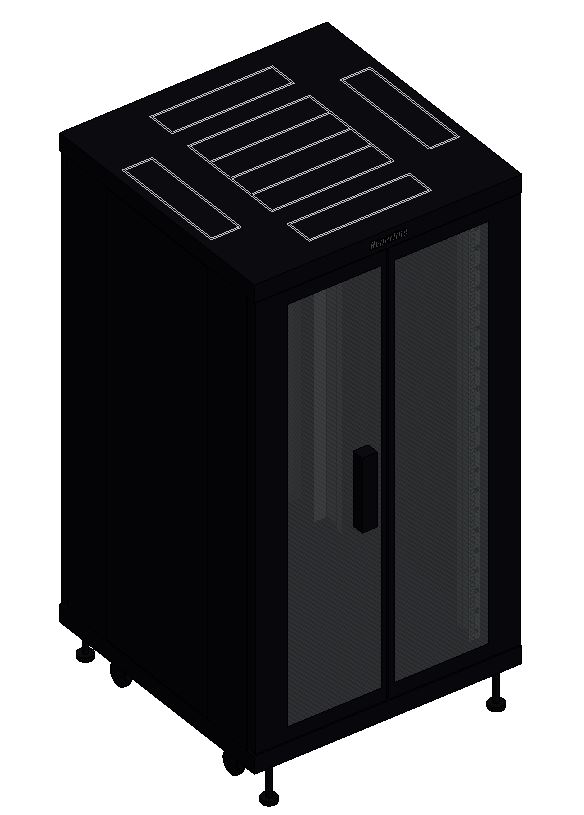

Версия Revit 2017. Представленное семейство моделей разработано с учетом рекомендаций компании АБН и правил оформления строительной документации. Шкаф телекоммуникационный монтажный серии TTR универсальной сборно-разборной конструкции предназначен для размещения в нем телекоммуникационного, серверного, кроссового и другого оборудования стандарта 19 дюймов (19"), в соответствии с ГОСТ 28601.2 (МЭК 297-2). Оборудование систем передачи и хранения информации размещается внутри шкафа на вертикальных направляющих (19-дюймовых монтажных профилях), устанавливаемых попарно спереди и сзади шкафа. Семейство выполнено в двух уровнях детализации с УГО в плане. Общие параметры семейства – Параметры ФОП 2017 для шаблона Autodesk.

Файлы для скачивания


rfa	telekommunikacionnyyshkafttr.rfa	5.5 MB	Revit 2017
rvt	bimlib_shablonspecifikaciimodeley_shkafy_abn.rvt	157.9 MB	Revit 2017
pdf	td_abn_instrukciya_po_rabote_s_modelyu.pdf	723 KB	—

Типоразмеры (24)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Код изделия ADSK_Код изделия	Боковой разделитель	Описание	Перфорация **61	Перфорация **62	Перфорация **66	Перфорация **68	Перфорация **81	Перфорация **82	Перфорация **88
22Uх600х600_RAL9005	22U	62.3	TTR-2266-DD-RAL9005	False	Hyperline TTR-2266-DD-RAL9005 Шкаф напольный 19-дюймовый; 22U; 1166x600х600 мм (ВхШхГ); передняя и задняя распашные перфорированные двери (75%); ручка с замком; цвет черный (RAL 9005) (разобранный)	False	False	True	False	False	False	False
22Uх600х800_RAL9005	22U	70.1	TTR-2268-DD-RAL9005	False	Hyperline TTR-2268-DD-RAL9005 Шкаф напольный 19-дюймовый; 22U; 1166x600х800 мм (ВхШхГ); передняя и задняя распашные перфорированные двери (75%); ручка с замком; цвет черный (RAL 9005) (разобранный)	False	False	False	True	False	False	False
22Uх600х1000_RAL9005	22U	79.5	TTR-2261-DD-RAL9005	False	Hyperline TTR-2261-DD-RAL9005 Шкаф напольный 19-дюймовый; 22U; 1166x600х1000 мм (ВхШхГ); передняя и задняя распашные перфорированные двери (75%); ручка с замком; цвет черный (RAL 9005) (разобранный)	True	False	False	False	False	False	False
22Uх800х1000_RAL9005	22U	96.05	TTR-2281-DD-RAL9005	False	Hyperline TTR-2281-DD-RAL9005 Шкаф напольный 19-дюймовый; 22U; 1166x800х1000 мм (ВхШхГ); передняя и задняя распашные перфорированные двери (75%); ручка с замком; цвет черный (RAL 9005) (разобранный)	False	False	False	False	True	False	False
32Uх600х600_RAL9005	32U	73.4	TTR-3266-DD-RAL9005	True	Hyperline TTR-3266-DD-RAL9005 Шкаф напольный 19-дюймовый; 32U; 1610x600х600 мм (ВхШхГ); передняя и задняя распашные перфорированные двери (75%); ручка с замком; цвет черный (RAL 9005) (разобранный)	False	False	True	False	False	False	False

Технические характеристики

Общее
Категория	Оборудование для систем связи, сигнализации и пожарной безопасности
Тип	СКС
Материалы	Сталь, Сталь с порошковым покрытием
Сайт производителя	Перейти
Общие характеристики
Наименование ADSK Наименование	Шкаф напольный 19-дюймовый, IP20
Обозначение ADSK Обозначение	ГОСТ 28601.2 (МЭК 297-2)
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Hyperline
Изготовитель	Hyperline
