Шкаф телекоммуникационный настенный 19'' Hyperline TWB-FC (ширина, мм: 600; глубина, мм: 450, 600; высота: 12U, 15U, 18U, 22U)

Name: Шкаф телекоммуникационный настенный 19'' Hyperline TWB-FC (ширина, мм: 600; глубина, мм: 450, 600; высота: 12U, 15U, 18U, 22U)
Brand: Hyperline

Обновлено в 2021 году

Описание

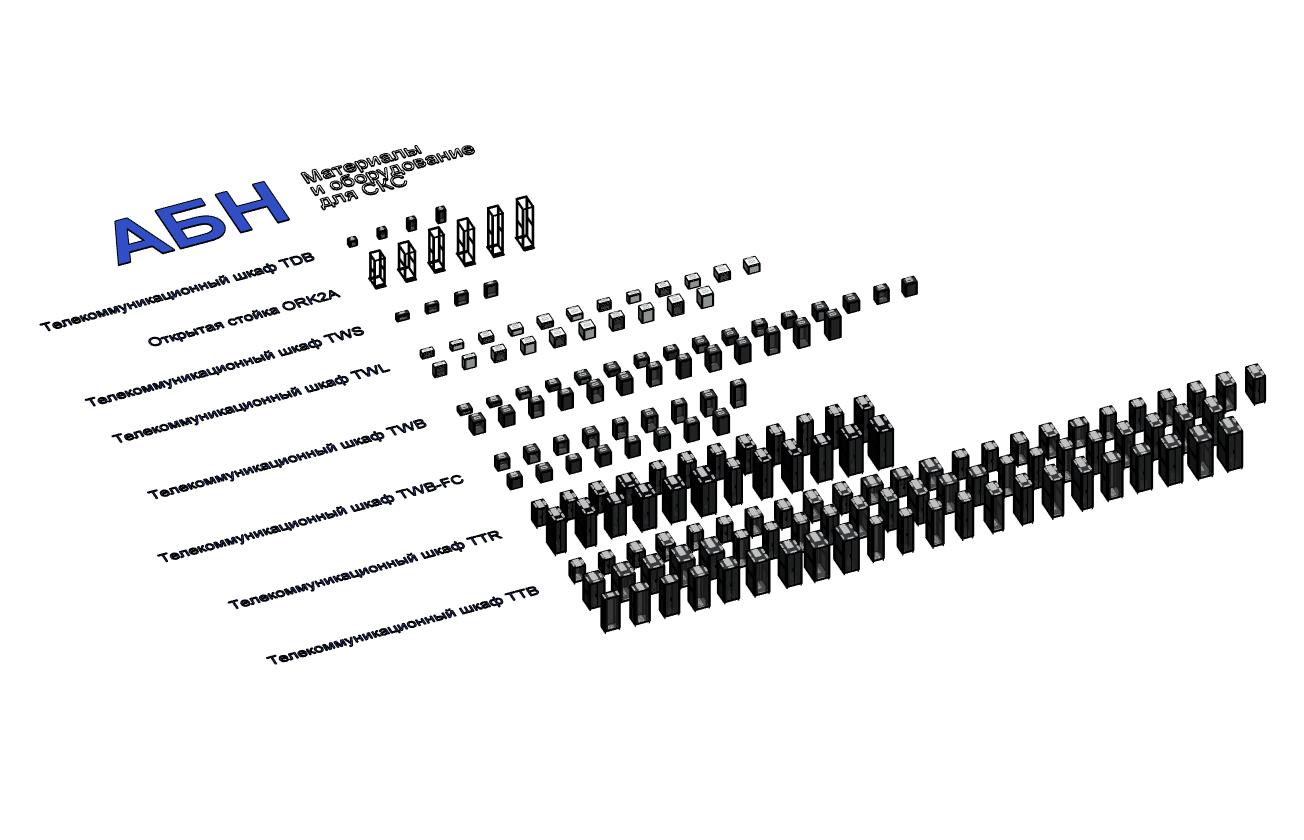

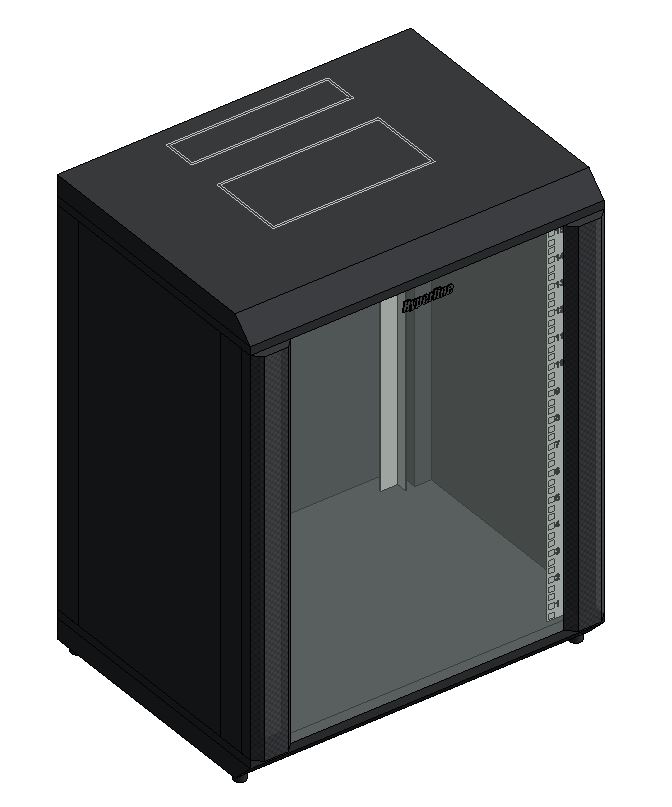

Версия Revit 2017. Представленное семейство моделей разработано с учетом рекомендаций компании АБН и правил оформления строительной документации. Шкаф телекоммуникационный серии TWB предназначен для эксплуатации в стационарных условиях внутри помещений; используется для настенного монтажа. Шкаф TDB представляет собой небольшой металлический шкафчик. В комплект поставки входят 4 регулируемые опоры (ножки). Телекоммуникационное, серверное, кроссовое и другое оборудование стандарта 19 дюймов (19") размещается внутри шкафа на четырех вертикальных направляющих (19-дюймовых монтажных профилях), устанавливаемых попарно спереди и сзади шкафа. Семейство выполнено в двух уровнях детализации с УГО в плане. Общие параметры семейства – Параметры ФОП 2017 для шаблона Autodesk.

Файлы для скачивания


rfa	telekommunikacionnyyshkaftwbsnojkami.rfa	4.6 MB	Revit 2017
rvt	bimlib_shablonspecifikaciimodeley_shkafy_abn.rvt	157.9 MB	Revit 2017
pdf	td_abn_instrukciya_po_rabote_s_modelyu.pdf	723 KB	—

Типоразмеры (17)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Код изделия ADSK_Код изделия	Дверь глухая	Дверь со стеклом	Описание	Перфорация ***4	Перфорация ***6
12Uх600х450_GP_RAL9004	12U	40	TWB-FC-1245-GP-RAL9004	False	True	Hyperline TWB-FC-1245-GP-RAL9004 Шкаф настенный 19-дюймовый (19"); 12U; 662x600х450мм; стеклянная дверь с перфорацией по бокам; ручка с замком; с возможностью установки на ножки (в комплекте);цвет черный (RAL 9004) (разобранный)	True	False
12Uх600х600_GP_RAL9004	12U	41	TWB-FC-1266-GP-RAL9004	False	True	Hyperline TWB-FC-1266-GP-RAL9004 Шкаф настенный 19-дюймовый (19"); 12U; 662x600х600мм; стеклянная дверь с перфорацией по бокам; ручка с замком; с возможностью установки на ножки (в комплекте);цвет черный (RAL 9004) (разобранный)	False	True
15Uх600х450_GP_RAL9004	15U	45	TWB-FC-1545-GP-RAL9004	False	True	Hyperline TWB-FC-1545-GP-RAL9004 Шкаф настенный 19-дюймовый (19"); 15U; 787x600х450мм; стеклянная дверь с перфорацией по бокам; ручка с замком; с возможностью установки на ножки (в комплекте);цвет черный (RAL 9004) (разобранный)	True	False
15Uх600х600_GP_RAL9004	15U	46	TWB-FC-1566-GP-RAL9004	False	True	Hyperline TWB-FC-1566-GP-RAL9004 Шкаф настенный 19-дюймовый (19"); 15U; 787x600х600мм; стеклянная дверь с перфорацией по бокам; ручка с замком; с возможностью установки на ножки (в комплекте);цвет черный (RAL 9004) (разобранный)	False	True
18Uх600х450_GP_RAL9004	18U	50	TWB-FC-1845-GP-RAL9004	False	True	Hyperline TWB-FC-1845-GP-RAL9004 Шкаф настенный 19-дюймовый (19"); 18U; 920x600х450мм; стеклянная дверь с перфорацией по бокам; ручка с замком; с возможностью установки на ножки (в комплекте);цвет черный (RAL 9004) (разобранный)	True	False

Технические характеристики

Общее
Категория	Оборудование для систем связи, сигнализации и пожарной безопасности
Тип	СКС
Материалы	Сталь, Сталь с порошковым покрытием
Сайт производителя	Перейти
Общие характеристики
Наименование ADSK Наименование	Шкаф настенный 19-дюймовый, IP20
Обозначение ADSK Обозначение	ГОСТ 28601.2 (МЭК 297-2)
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Hyperline
Изготовитель	Hyperline
