Шкаф телекоммуникационный настенный 19'' Hyperline TWL (ширина, мм: 600; глубина, мм: 300, 450, 600; высота: 6U, 9U, 12U, 15U)

Name: Шкаф телекоммуникационный настенный 19'' Hyperline TWL (ширина, мм: 600; глубина, мм: 300, 450, 600; высота: 6U, 9U, 12U, 15U)
Brand: Hyperline

Обновлено в 2021 году

Описание

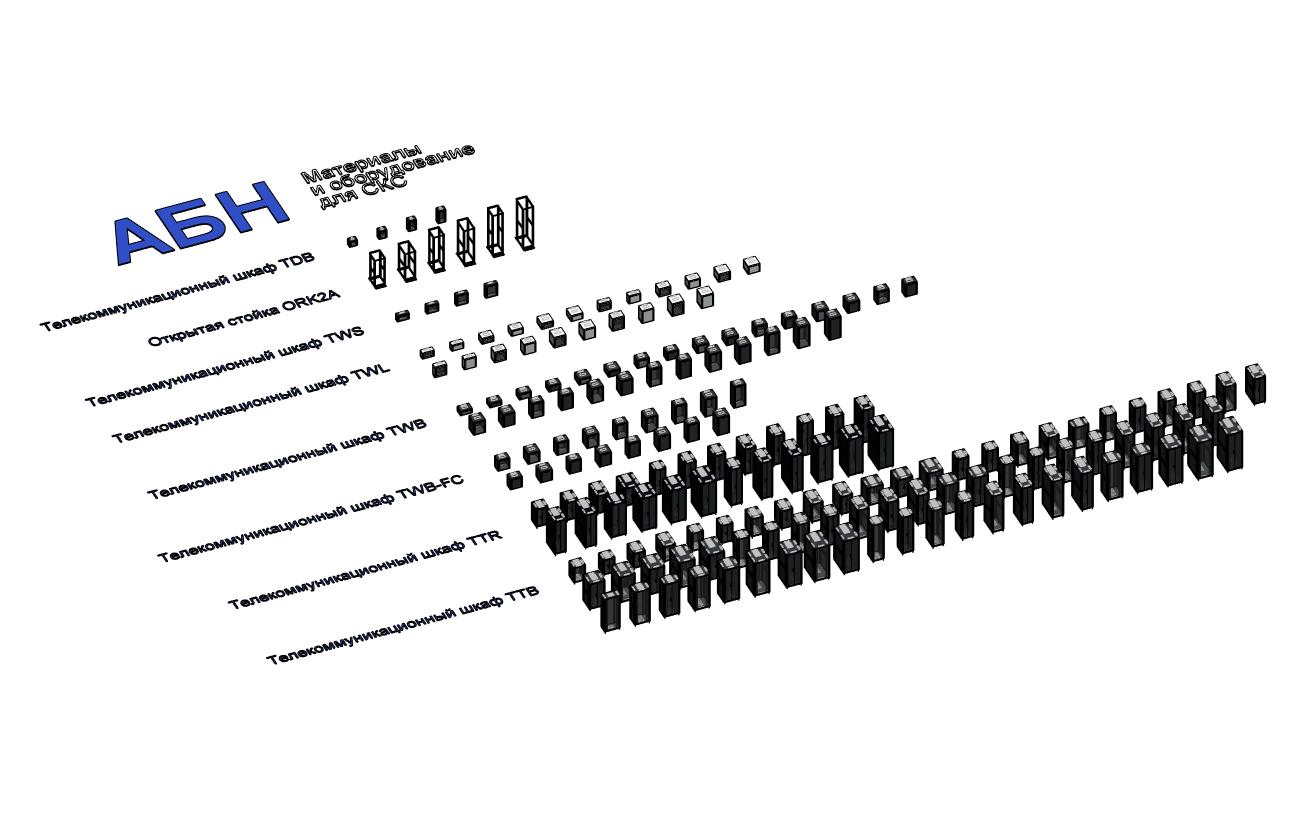

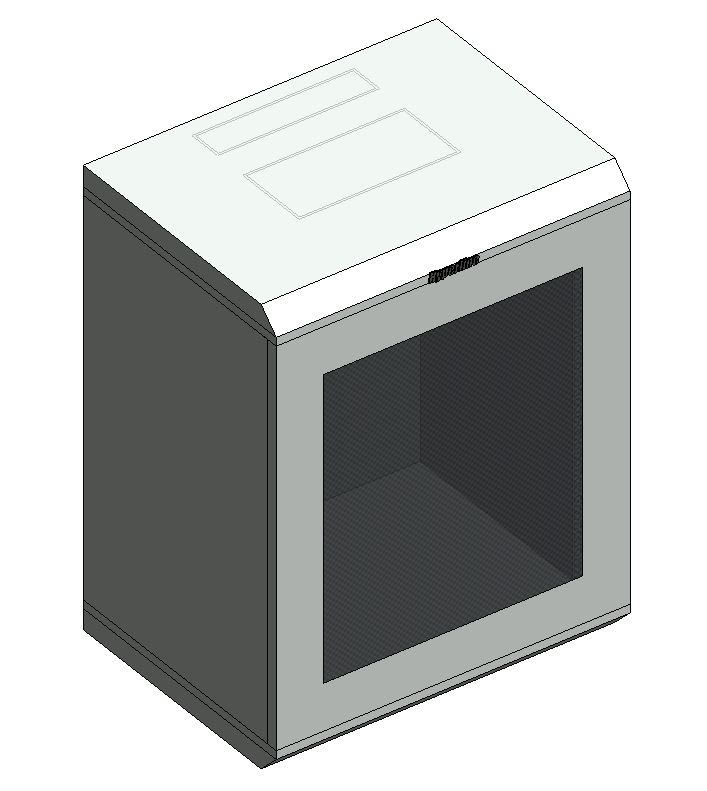

Версия Revit 2017. Представленное семейство моделей разработано с учетом рекомендаций компании АБН и правил оформления строительной документации. Шкаф телекоммуникационный монтажный серии TWL неразборной конструкции предназначен для размещения в нем телекоммуникационного, серверного, кроссового и другого оборудования стандарта 19 дюймов (19"), в соответствии с ГОСТ 28601.2 (МЭК 297-2); используется для настенного монтажа внутри помещений. Шкафы TWL имеют простую облегченную конструкцию, что делает их наиболее доступными по цене. При этом корпус шкафа отличается надежностью и привлекательным внешним видом. Боковые стенки у шкафа несъемные, снимаются только задняя панель и передняя дверь. Семейство выполнено в двух уровнях детализации с УГО в плане. Общие параметры семейства – Параметры ФОП 2017 для шаблона Autodesk.

Файлы для скачивания


rfa	telekommunikacionnyyshkaftwl.rfa	2.0 MB	Revit 2017
rvt	bimlib_shablonspecifikaciimodeley_shkafy_abn.rvt	157.9 MB	Revit 2017
pdf	td_abn_instrukciya_po_rabote_s_modelyu.pdf	723 KB	—

Типоразмеры (22)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Код изделия ADSK_Код изделия	Дверь глухая	Дверь перфорированная	Описание	Перфорация ***3	Перфорация ***4	Перфорация ***6
6Uх600х300_SR_RAL7035	6U	12	TWL-0630-SR-RAL7035	True	False	Hyperline TWL-0630-SR-RAL7035 Шкаф настенный 19-дюймовый (19"), 6U, 367x600х300мм, стальная дверь, несъемные стенки, 1 пара профилей, цвет серый (RAL 7035) (собранный)	True	False	False
6Uх600х450_SR_RAL7035	6U	12	TWL-0645-SR-RAL7035	True	False	Hyperline TWL-0645-SR-RAL7035 Шкаф настенный 19-дюймовый (19"), 6U, 367x600х450мм, стальная дверь, несъемные стенки, 1 пара профилей, цвет серый (RAL 7035) (собранный)	False	True	False
6Uх600х600_SR_RAL7035	6U	12	TWL-0666-SR-RAL7035	True	False	Hyperline TWL-0666-SR-RAL7035 Шкаф настенный 19-дюймовый (19"), 6U, 367x600х600мм, стальная дверь, несъемные стенки, 1 пара профилей, цвет серый (RAL 7035) (собранный)	False	False	True
9Uх600х300_SR_RAL7035	9U	14	TWL-0930-SR-RAL7035	True	False	Hyperline TWL-0930-SR-RAL7035 Шкаф настенный 19-дюймовый (19"), 9U, 500x600х300мм, стальная дверь, несъемные стенки, 1 пара профилей, цвет серый (RAL 7035) (собранный)	True	False	False
9Uх600х450_SR_RAL7035	9U	14	TWL-0945-SR-RAL7035	True	False	Hyperline TWL-0945-SR-RAL7035 Шкаф настенный 19-дюймовый (19"), 9U, 500x600х450мм, стальная дверь, несъемные стенки, 1 пара профилей, цвет серый (RAL 7035) (собранный)	False	True	False

Технические характеристики

Общее
Категория	Оборудование для систем связи, сигнализации и пожарной безопасности
Тип	СКС
Материалы	Сталь, Сталь с порошковым покрытием
Сайт производителя	Перейти
Размеры
Вес	1 g
Общие характеристики
Наименование ADSK Наименование	Шкаф настенный 19-дюймовый, IP20
Обозначение ADSK Обозначение	ГОСТ 28601.2 (МЭК 297-2)
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Hyperline
Изготовитель	Hyperline
