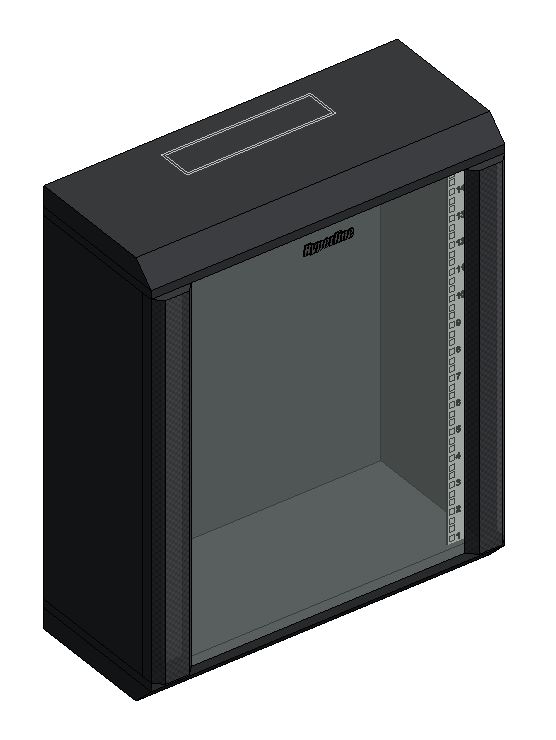

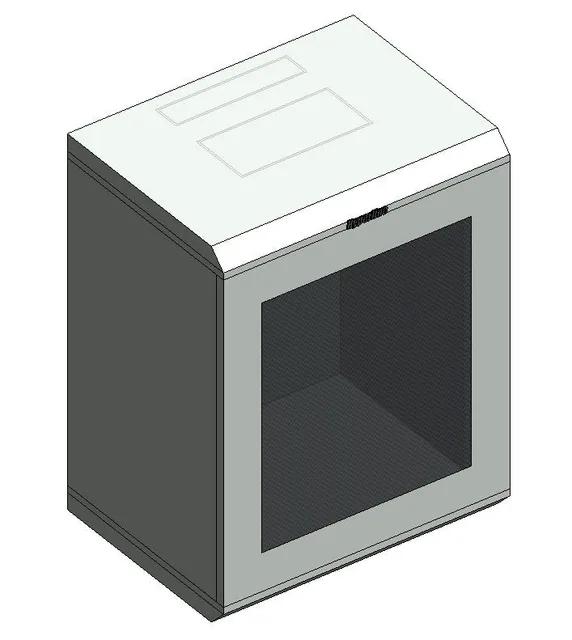

Шкаф телекоммуникационный настенный 19'' Hyperline TWS (ширина, мм: 600; глубина, мм: 250; высота: 6U, 9U, 12U, 15U)

Name: Шкаф телекоммуникационный настенный 19'' Hyperline TWS (ширина, мм: 600; глубина, мм: 250; высота: 6U, 9U, 12U, 15U)
Brand: Hyperline

Обновлено в 2021 году

Описание

Версия Revit 2017. Представленное семейство моделей разработано с учетом рекомендаций компании АБН и правил оформления строительной документации. Шкафы телекоммуникационные серии TWS предназначены для эксплуатации в стационарных условиях внутри помещений; используются для настенного монтажа. Шкафы TWS имеют съемную заднюю панель; боковые стенки не снимаются. Шкаф поставляется в собранном виде, но имеет при этом разборную конструкцию. Габаритная глубина составляет 250 мм. Телекоммуникационное, серверное, кроссовое и другое оборудование стандарта 19 дюймов (19") размещается внутри шкафа на двух вертикальных направляющих (19-дюймовых монтажных профилях), устанавливаемых спереди шкафа. Семейство выполнено в двух уровнях детализации с УГО в плане. Общие параметры семейства – Параметры ФОП 2017 для шаблона Autodesk.

Файлы для скачивания


rfa	telekommunikacionnyyshkaftws.rfa	1.9 MB	Revit 2017

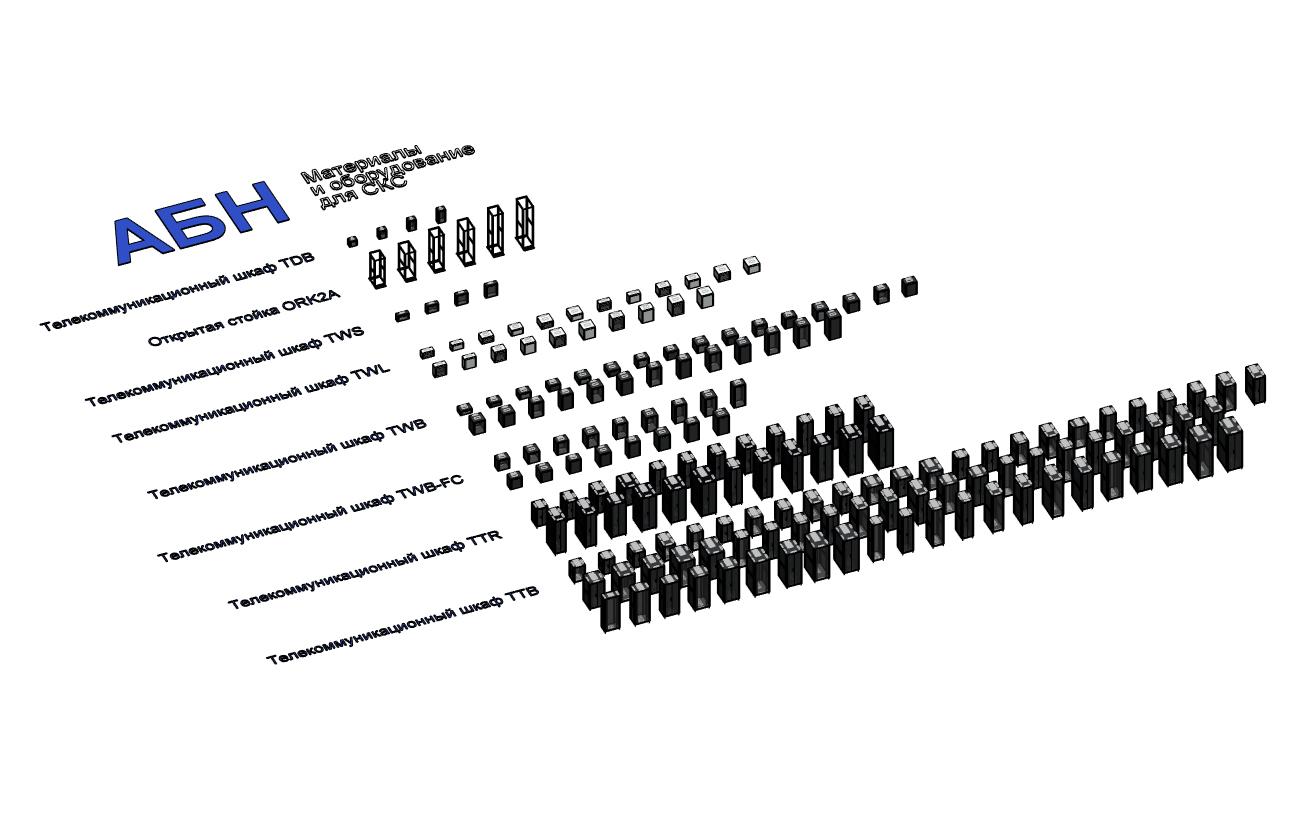

rvt	bimlib_shablonspecifikaciimodeley_shkafy_abn.rvt	157.9 MB	Revit 2017
pdf	td_abn_instrukciya_po_rabote_s_modelyu.pdf	723 KB	—

Типоразмеры (4)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Код изделия ADSK_Код изделия	Описание
6Uх600х250_GP_RAL9004	6U	17	TWS-0625-GP-RAL9004	Hyperline TWS-0625-GP-RAL9004 Шкаф настенный 19-дюймовый (19"); 6U; 367x600х250мм; со стеклянной дверью, несъемные боковые панели, цвет черный (RAL 9004) (собранный)
9Uх600х250_GP_RAL9004	9U	17	TWS-0925-GP-RAL9004	Hyperline TWS-0925-GP-RAL9004 Шкаф настенный 19-дюймовый (19"); 9U; 480x600х250мм; со стеклянной дверью, несъемные боковые панели, цвет черный (RAL 9004) (собранный)
12Uх600х250_GP_RAL9004	12U	23	TWS-1225-GP-RAL9004	Hyperline TWS-1225-GP-RAL9004 Шкаф настенный 19-дюймовый (19"); 12U; 650x600х250мм; со стеклянной дверью, несъемные боковые панели, цвет черный (RAL 9004) (собранный)
15Uх600х250_GP_RAL9004	15U	23	TWS-1525-GP-RAL9004	Hyperline TWS-1525-GP-RAL9004 Шкаф настенный 19-дюймовый (19"); 15U; 740x600х250мм; со стеклянной дверью, несъемные боковые панели, цвет черный (RAL 9004) (собранный)

Технические характеристики

Общее
Категория	Оборудование для систем связи, сигнализации и пожарной безопасности
Тип	СКС
Материалы	Сталь, Сталь с порошковым покрытием
Сайт производителя	Перейти
Общие характеристики
Наименование ADSK Наименование	Шкаф настенный 19-дюймовый, IP20
Обозначение ADSK Обозначение	ГОСТ 28601.2 (МЭК 297-2)
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Hyperline
Изготовитель	Hyperline
