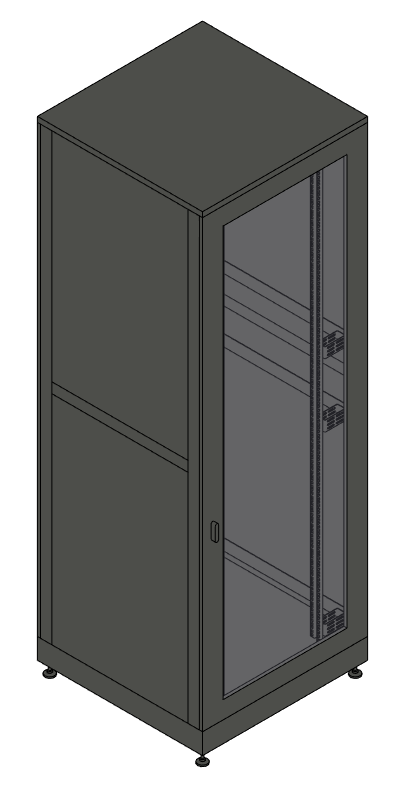

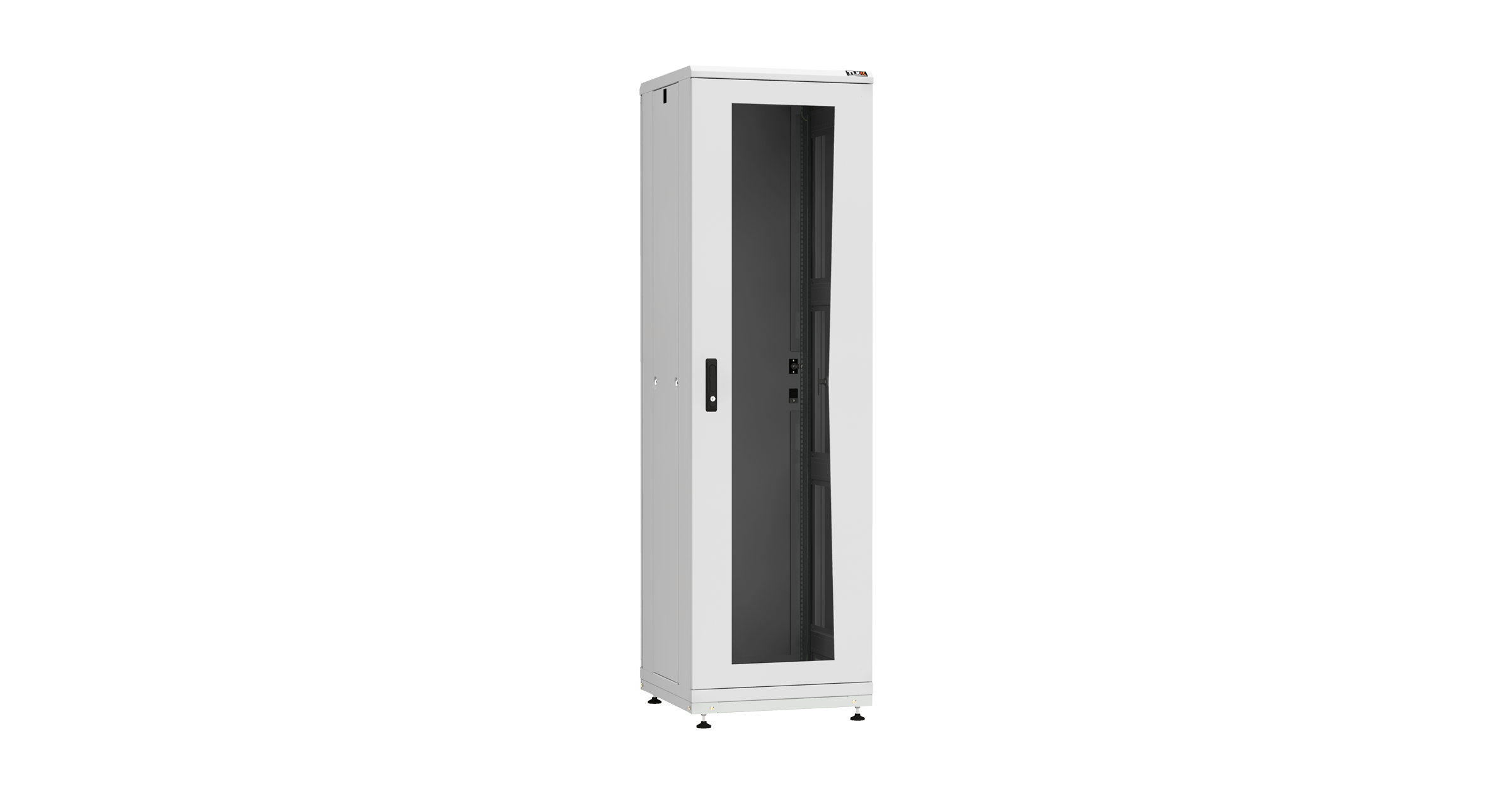

Шкаф напольный TFR-R
Обновлено в 2023 годуОписание
Напольный шкаф серии «Practical II» TFR-R предназначен для установки сетевого и коммуникационного, кроссового, активного, пассивного, волоконно-оптического оборудования внутри офисных и производственных помещений. Шкаф TFR-R представляет собой металлическую, сборно-разборную конструкцию, в основе которой несущий каркас, состоящий из: двух вертикальных рам, дверей, основания, потолочной панели, восьми соединительных перемычек (для высот от 33U и выше). Наличие у шкафа двух дверей с углом открытия более 180 градусов и съемных боковых панелей, предоставляет доступ для установки и обслуживания оборудования с четырех сторон. Наличие у дверей подпружиненных петель позволяет оперативно сменить открытие с левого на правое, а также быстро их установить, либо же демонтировать.
Файлы для скачивания
| rvt | tlk_fayl-katalog_shkafyikomplektuyushchie.rvt | 88.7 MB | Revit 2019 | |
| rfa | tlk_shkaf_napolnyy_tfr_r.rfa | 6.1 MB | Revit 2019 | |
| instrukciya_shkafyiihnapolnenie_tlk.pdf | 1.7 MB | — |
Типоразмеры (15)
| Наименование | Направляющая Видимость | Направляющая Смещение Dmax | Перемычка N | Перемычка Центр Видимость |
|---|---|---|---|---|
| Шкаф_Напольный_TFR-R-186060 | False | 15 | 24 | False |
| Шкаф_Напольный_TFR-R-186080 | False | 24 | 27 | False |
| Шкаф_Напольный_TFR-R-246060 | False | 15 | 24 | False |
| Шкаф_Напольный_TFR-R-246080 | False | 24 | 27 | False |
| Шкаф_Напольный_TFR-R-336060 | False | 15 | 24 | True |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем связи, сигнализации и пожарной безопасности |
| Тип | Серверы, мониторы, комплектующие ПК |
| Материалы | Сталь оцинкованная |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Документация | Перейти |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Масса ADSK Масса | 0 |
| Материал ADSK Материал | BIMLIB_Сталь_Тайле |
| Наименование ADSK Наименование | Шкаф напольный |
| Единица измерения ADSK_Единица измерения | шт. |
