Шкаф телекоммуникационный напольный 19'' Hyperline TTB (ширина, мм: 600, 800; глубина, мм: 600, 800, 1000, 1200; высота: 18U, 22U, 27U, 32U, 37U, 42U, 47U)

Name: Шкаф телекоммуникационный напольный 19'' Hyperline TTB (ширина, мм: 600, 800; глубина, мм: 600, 800, 1000, 1200; высота: 18U, 22U, 27U, 32U, 37U, 42U, 47U)
Brand: Hyperline

Обновлено в 2021 году

Описание

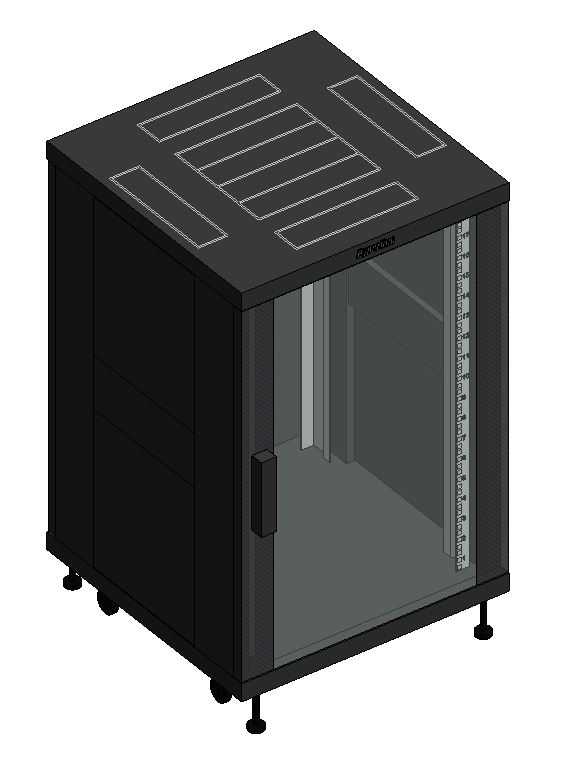

Версия Revit 2017. Представленное семейство моделей разработано с учетом рекомендаций компании АБН и правил оформления строительной документации. Шкаф телекоммуникационный монтажный серии TTB универсальной сборно-разборной конструкции предназначен для размещения в нем телекоммуникационного, серверного, кроссового и другого оборудования стандарта 19 дюймов (19"), в соответствии с ГОСТ 28601.2 (МЭК 297-2). Оборудование систем передачи и хранения информации размещается внутри шкафа на вертикальных направляющих (19-дюймовых монтажных профилях), устанавливаемых попарно спереди и сзади шкафа. Семейство выполнено в двух уровнях детализации с УГО в плане. Общие параметры семейства – Параметры ФОП 2017 для шаблона Autodesk.

Файлы для скачивания


rfa	telekommunikacionnyyshkafttb.rfa	5.7 MB	Revit 2017
rvt	bimlib_shablonspecifikaciimodeley_shkafy_abn.rvt	157.9 MB	Revit 2017
pdf	td_abn_instrukciya_po_rabote_s_modelyu.pdf	723 KB	—

Типоразмеры (68)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Код изделия ADSK_Код изделия	Боковой разделитель	Двери перфорированные	Дверь стеклянная	Описание	Перфорация **61	Перфорация **62	Перфорация **66	Перфорация **68	Перфорация **81	Перфорация **82	Перфорация **84	Перфорация **86	Перфорация **88
18Uх600х600_DD_RAL9004	18U	56	TTB-1866-DD-RAL9004	True	True	False	Hyperline TTB-1866-DD-RAL9004 Шкаф напольный 19-дюймовый; 18U; 988x600х600 мм (ВхШхГ); передняя и задняя распашные перфорированные двери (75%); ручка с замком; крыша нового типа; цвет черный (RAL 9004) (разобранный)	False	False	True	False	False	False	False	False	False
18Uх600х800_DD_RAL9004	18U	58	TTB-1868-DD-RAL9004	True	True	False	Hyperline TTB-1868-DD-RAL9004 Шкаф напольный 19-дюймовый; 18U; 988x600х800 мм (ВхШхГ); передняя и задняя распашные перфорированные двери (75%); ручка с замком; крыша нового типа; цвет черный (RAL 9004) (разобранный)	False	False	False	True	False	False	False	False	False
22Uх600х600_DD_RAL9004	22U	60	TTB-2266-DD-RAL9004	False	True	False	Hyperline TTB-2266-DD-RAL9004 Шкаф напольный 19-дюймовый; 22U; 1166x600х600 мм (ВхШхГ); передняя и задняя распашные перфорированные двери (75%); ручка с замком; крыша нового типа; цвет черный (RAL 9004) (разобранный)	False	False	True	False	False	False	False	False	False
22Uх600х800_DD_RAL9004	22U	62	TTB-2268-DD-RAL9004	False	True	False	Hyperline TTB-2268-DD-RAL9004 Шкаф напольный 19-дюймовый; 22U; 1166x600х800 мм (ВхШхГ); передняя и задняя распашные перфорированные двери (75%); ручка с замком; крыша нового типа; цвет черный (RAL 9004) (разобранный)	False	False	False	True	False	False	False	False	False
22Uх800х800_DD_RAL9004	22U	64	TTB-2288-DD-RAL9004	False	True	False	Hyperline TTB-2288-DD-RAL9004 Шкаф напольный 19-дюймовый; 22U; 1166x800х800 мм (ВхШхГ); передняя и задняя распашные перфорированные двери (75%); ручка с замком; крыша нового типа; цвет черный (RAL 9004) (разобранный)	False	False	False	False	False	False	False	False	True

Технические характеристики

Общее
Категория	Оборудование для систем связи, сигнализации и пожарной безопасности
Тип	СКС
Материалы	Сталь, Сталь с порошковым покрытием
Сайт производителя	Перейти
Общие характеристики
Наименование ADSK Наименование	Шкаф напольный 19-дюймовый, IP20
Обозначение ADSK Обозначение	ГОСТ 28601.2 (МЭК 297-2)
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Hyperline
Изготовитель	Hyperline
