Шкаф телекоммуникационный настенный 10'' Hyperline TDB (ширина, мм: 390; глубина, мм: 300; высота: 6U, 9U, 12U, 15U)

Name: Шкаф телекоммуникационный настенный 10'' Hyperline TDB (ширина, мм: 390; глубина, мм: 300; высота: 6U, 9U, 12U, 15U)
Brand: Hyperline

Обновлено в 2021 году

Описание

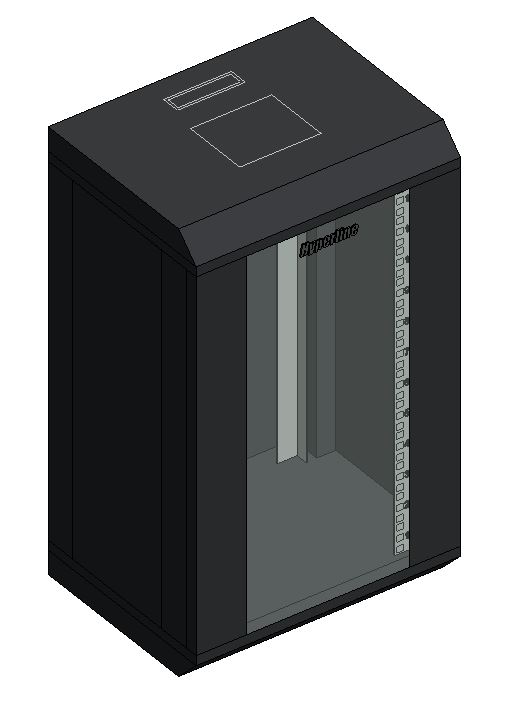

Версия Revit 2017. Представленное семейство моделей разработано с учетом рекомендаций компании АБН и правил оформления строительной документации. Шкаф телекоммуникационный серии TDB предназначен для эксплуатации в стационарных условиях внутри помещений; используется для настенного монтажа. Шкаф TDB представляет собой небольшой металлический шкафчик . Боковые панели у шкафа съёмные; задняя панель крепится на шести винтах. Телекоммуникационное, серверное, кроссовое и другое оборудование стандарта 10 дюймов (10") размещается внутри шкафа на четырех вертикальных направляющих (10-дюймовых монтажных профилях), устанавливаемых попарно спереди и сзади шкафа. Семейство выполнено в двух уровнях детализации с УГО в плане. Общие параметры семейства – Параметры ФОП 2017 для шаблона Autodesk.

Файлы для скачивания


rfa	telekommunikacionnyyshkaftdb.rfa	3.0 MB	Revit 2017
rvt	bimlib_shablonspecifikaciimodeley_shkafy_abn.rvt	157.9 MB	Revit 2017
pdf	td_abn_instrukciya_po_rabote_s_modelyu.pdf	723 KB	—

Типоразмеры (4)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Код изделия ADSK_Код изделия	Описание
6Uх390х300_RAL9004	6U	10	TDB-6U-GP-RAL9004	Hyperline TDB-6U-GP-RAL9004 Шкаф настенный 10''; 6U; 366.5х390х300; уст. размер 254 мм; со стеклянной дверью; открывающиеся стенки; возможность установки вентилятора; цвет черный (RAL 9004) (собранный)
12Uх390х300_RAL9004	12U	14	TDB-12U-GP-RAL9004	Hyperline TDB-12U-GP-RAL9004 Шкаф настенный 10''; 12U; 649.5х390х300; уст. размер 254 мм; со стеклянной дверью; открывающиеся стенки; возможность установки вентилятора; цвет черный (RAL 9004) (собранный)
15Uх390х300_RAL9004	15U	16	TDB-15U-GP-RAL9004	Hyperline TDB-15U-GP-RAL9004 Шкаф настенный 10''; 15U; 774.5х390х300; уст. размер 254 мм; со стеклянной дверью; открывающиеся стенки; возможность установки вентилятора; цвет черный (RAL 9004) (собранный)
9Uх390х300_RAL9004	9U	12	TDB-9U-GP-RAL9004	Hyperline TDB-9U-GP-RAL9004 Шкаф настенный 10''; 9U; 499.5х390х300; уст. размер 254 мм; со стеклянной дверью; открывающиеся стенки; возможность установки вентилятора; цвет черный (RAL 9004) (собранный)

Технические характеристики

Общее
Категория	Оборудование для систем связи, сигнализации и пожарной безопасности
Тип	СКС
Материалы	Сталь, Сталь с порошковым покрытием
Сайт производителя	Перейти
Общие характеристики
Наименование ADSK Наименование	Шкаф настенный 10-дюймовый, IP20
Обозначение ADSK Обозначение	ГОСТ 28601.2 (МЭК 297-2)
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Hyperline
Изготовитель	Hyperline
