Шкаф телекоммуникационный настенный 19'' Hyperline TWB (ширина, мм: 600; глубина, мм: 450, 600; высота: 4U, 6U, 9U, 12U, 15U, 18U, 22U, 27U)

Name: Шкаф телекоммуникационный настенный 19'' Hyperline TWB (ширина, мм: 600; глубина, мм: 450, 600; высота: 4U, 6U, 9U, 12U, 15U, 18U, 22U, 27U)
Brand: Hyperline

Обновлено в 2021 году

Описание

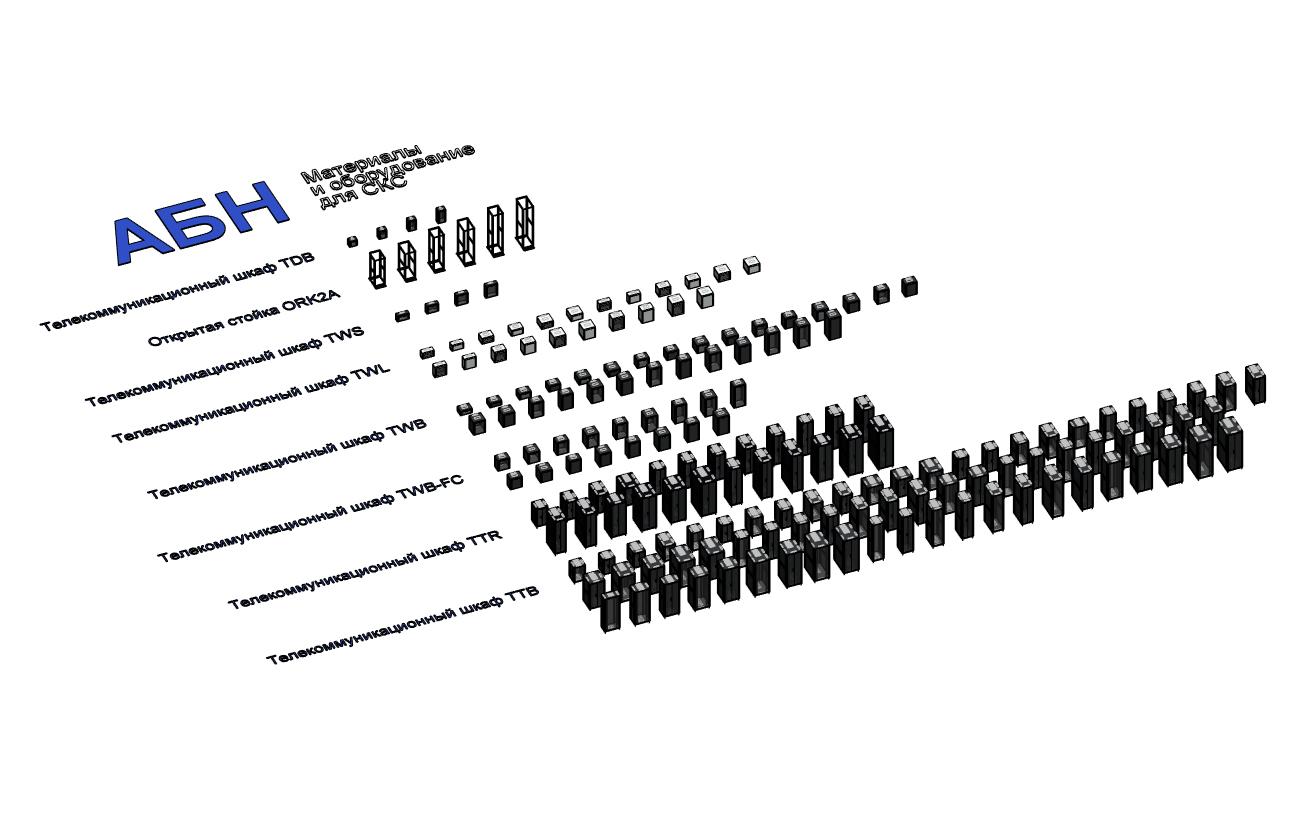

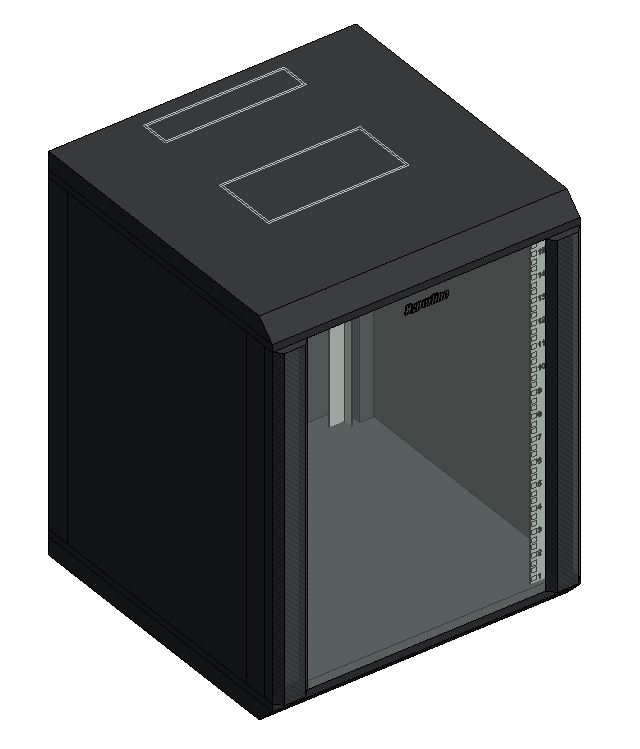

Версия Revit 2017. Представленное семейство моделей разработано с учетом рекомендаций компании АБН и правил оформления строительной документации. Шкаф телекоммуникационный серии TWB предназначен для эксплуатации в стационарных условиях внутри помещений; используется для настенного монтажа. Шкаф TDB представляет собой небольшой металлический шкафчик. Телекоммуникационное, серверное, кроссовое и другое оборудование стандарта 19 дюймов (19") размещается внутри шкафа на четырех вертикальных направляющих (19-дюймовых монтажных профилях), устанавливаемых попарно спереди и сзади шкафа. Семейство выполнено в двух уровнях детализации с УГО в плане. Общие параметры семейства – Параметры ФОП 2017 для шаблона Autodesk.

Файлы для скачивания


rfa	telekommunikacionnyyshkaftwb.rfa	4.7 MB	Revit 2017
rvt	bimlib_shablonspecifikaciimodeley_shkafy_abn.rvt	157.9 MB	Revit 2017
pdf	td_abn_instrukciya_po_rabote_s_modelyu.pdf	723 KB	—

Типоразмеры (29)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Код изделия ADSK_Код изделия	Дверь глухая	Дверь со стеклом	Описание	Перфорация ***4	Перфорация ***6
4Uх600х450_GP_RAL9004	4U	19.5	TWB-0445-GP-RAL9004	False	True	Hyperline TWB-0445-GP-RAL9004 Шкаф настенный 19-дюймовый (19"); 4U; 278x600х450мм; стеклянная дверь с перфорацией по бокам; ручка с замком; цвет черный (RAL 9004) (разобранный)	True	False
6Uх600х450_GP_RAL9004	6U	21.7	TWB-0645-GP-RAL9004	False	True	Hyperline TWB-0645-GP-RAL9004 Шкаф настенный 19-дюймовый (19"); 6U; 367x600х450мм; стеклянная дверь с перфорацией по бокам; ручка с замком; цвет черный (RAL 9004) (разобранный)	True	False
6Uх600х600_GP_RAL9004	6U	25.1	TWB-0666-GP-RAL9004	False	True	Hyperline TWB-0666-GP-RAL9004 Шкаф настенный 19-дюймовый (19"); 6U; 367x600х600мм; стеклянная дверь с перфорацией по бокам; ручка с замком; цвет черный (RAL 9004) (разобранный)	False	True
9Uх600х450_GP_RAL9004	9U	24.7	TWB-0945-GP-RAL9004	False	True	Hyperline TWB-0945-GP-RAL9004 Шкаф настенный 19-дюймовый (19"); 9U; 500x600х450мм; стеклянная дверь с перфорацией по бокам; ручка с замком; цвет черный (RAL 9004) (разобранный)	True	False
9Uх600х600_GP_RAL9004	9U	30.2	TWB-0966-GP-RAL9004	False	True	Hyperline TWB-0966-GP-RAL9004 Шкаф настенный 19-дюймовый (19"); 9U; 500x600х600мм; стеклянная дверь с перфорацией по бокам; ручка с замком; цвет черный (RAL 9004) (разобранный)	False	True

Технические характеристики

Общее
Категория	Оборудование для систем связи, сигнализации и пожарной безопасности
Тип	СКС
Материалы	Сталь, Сталь с порошковым покрытием
Сайт производителя	Перейти
Общие характеристики
Наименование ADSK Наименование	Шкаф настенный 19-дюймовый, IP20
Обозначение ADSK Обозначение	ГОСТ 28601.2 (МЭК 297-2)
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Hyperline
Изготовитель	Hyperline
