Штуцер с внутренней резьбой латунный для труб PE-Xa

Name: Штуцер с внутренней резьбой латунный для труб PE-Xa
Brand: USYSTEMS

Обновлено в 2025 году

Описание

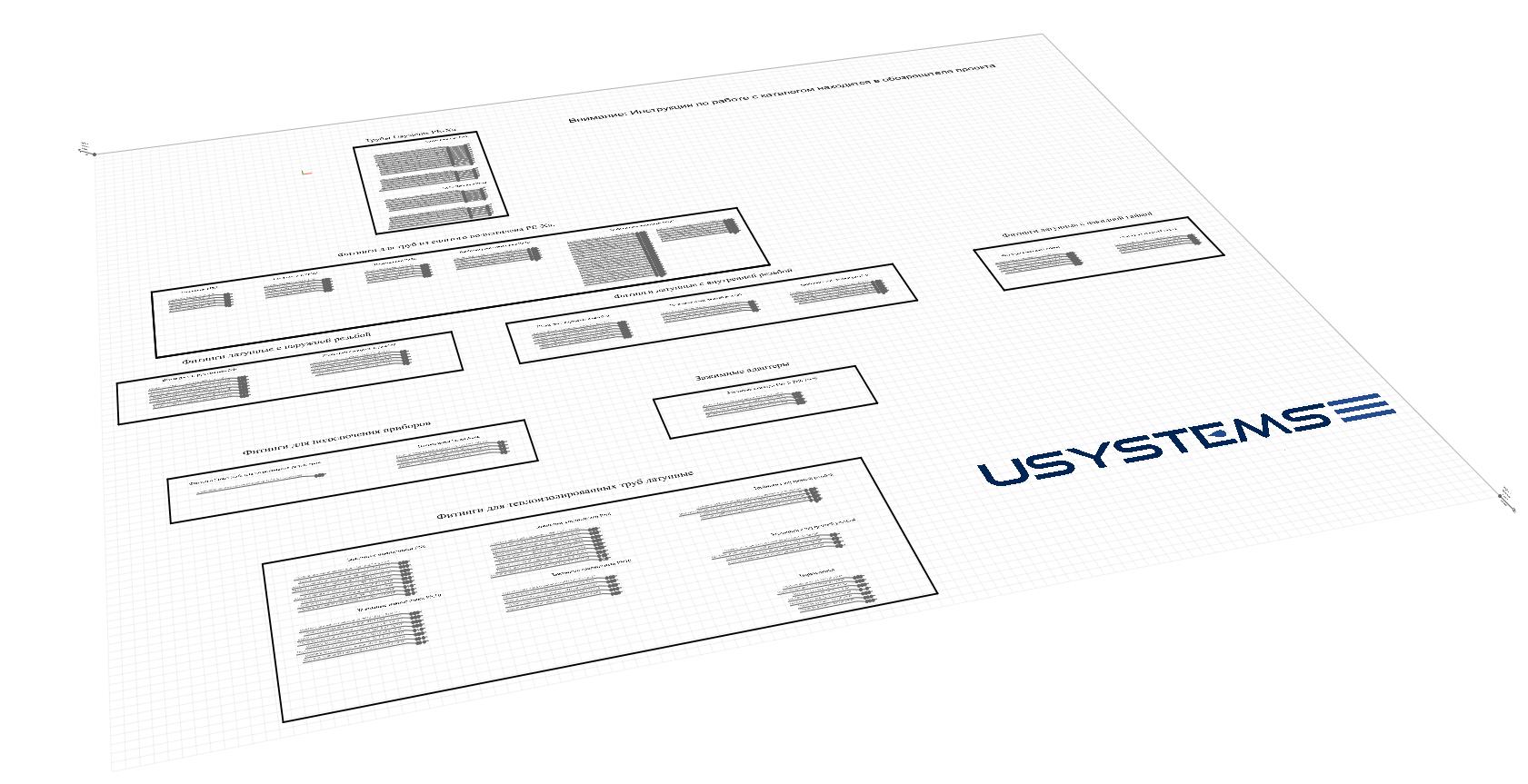

Revit 2019. Модели выполнены в двух уровнях детализации с УГО. Для подсчета количества труб реализован скрип Dynamo.
Каталог Renga.


rvt	usystems_modeliispecifikaciya_v5.rvt	42.5 MB	Revit 2019
rfa	usystems_shtucersvnutrenneyrezboy_qe_rp.rfa	744 KB	Revit 2019
dyn	skriptusystems_parametrytruboprovodovradipipe_v3.dyn	16 KB	—
rnp	katalogusystems-pex_2022.rnp	1.3 MB	—

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	DN1	DN2
16 x RP 1/2"	0.074	USYSTEMS штуцер с внутренней резьбой латунный для труб PE-Xa 16-Rp1/2"ВР	1135758	15 мм	16 мм
20 x RP 1/2"	0.08	USYSTEMS штуцер с внутренней резьбой латунный для труб PE-Xa 20-Rp1/2"ВР	1135759	15 мм	20 мм
20 x RP 3/4"	0.098	USYSTEMS штуцер с внутренней резьбой латунный для труб PE-Xa 20-Rp3/4"ВР	1135760	20 мм	20 мм
25 x RP 3/4"	0.115	USYSTEMS штуцер с внутренней резьбой латунный для труб PE-Xa 25-Rp3/4"ВР	1135761	20 мм	25 мм
25 x RP 1"	0.186	USYSTEMS штуцер с внутренней резьбой латунный для труб PE-Xa 25-Rp1"ВР	1135762	25 мм	25 мм

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Фитинги трубопроводов
Материалы	Полиэтилен, Латунь
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	USYSTEMS
IFCExportAs	IfcPipeFittingType
IFCExportType	Переход
