Шумоглушитель трубчатый круглый GHK 100/6, GHK 100/9, GHK 125/6, GHK 125/9, GHK 160/6, GHK 160/9, GHK 200/6, GHK 200/9, GHK 250/6, GHK 250/9, GHK 315/6, GHK 315/9

Name: Шумоглушитель трубчатый круглый GHK 100/6, GHK 100/9, GHK 125/6, GHK 125/9, GHK 160/6, GHK 160/9, GHK 200/6, GHK 200/9, GHK 250/6, GHK 250/9, GHK 315/6, GHK 315/9
Brand: Vertro

Обновлено в 2024 году

Описание

Скачиваемый файл содержит BIM-модели для всех типоразмеров шумоглушителя трубчатого круглого GHK 100/6, GHK 100/9, GHK 125/6, GHK 125/9, GHK 160/6, GHK 160/9, GHK 200/6, GHK 200/9, GHK 250/6, GHK 250/9, GHK 315/6, GHK 315/9.

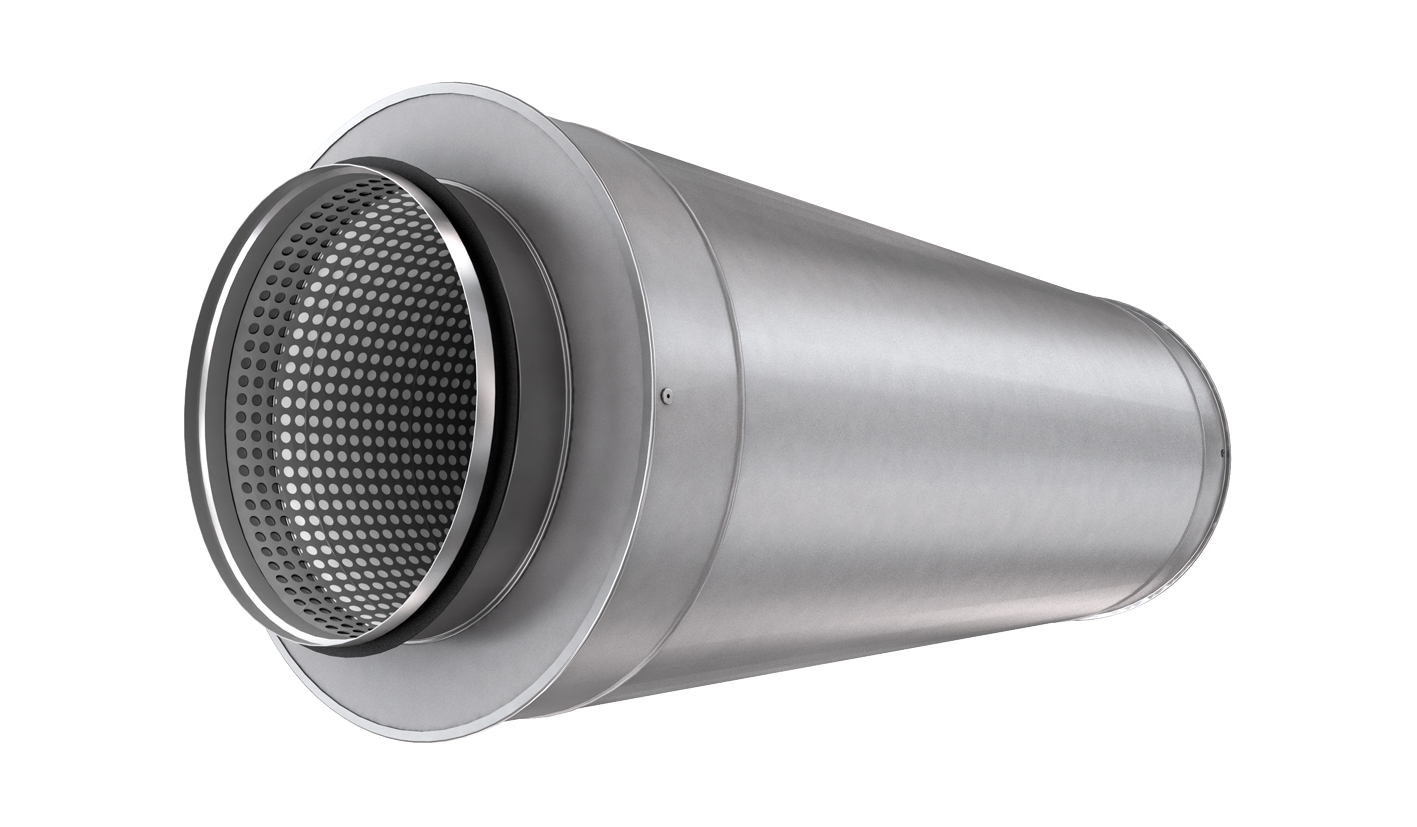

Шумоглушители GHK используются для снижения уровня шума от вентиляторов в системах с воздуховодами круглого сечения. Монтируются в любом положении.

Ключевые особенности:

— Корпус шумоглушителя изготавливается из листовой оцинкованной стали марки 08ПС;
— В качестве шумопоглощающего материала применяется покрытая спанбондом минеральная вата;
— Эффективное шумопоглощение в широком диапазоне частот;
— Максимальная температура перемещаемого воздуха +70°С;
— Длина 600 мм и 900 мм.

Файлы для скачивания


rfa	8.shumoglushiteltrubchatyykruglyyghk.rfa	364 KB	Revit 2020
pdf	otkaznoe-pismo-na-kanalku.pdf	900 KB	—

Типоразмеры (12)

Наименование	Масса единицы	Тип, марка, обозначение
100/6	4 кг	GHK 100/6
125/6	4.8 кг	GHK 125/6
160/6	5,8 кг	GHK 160/6
200/6	6,4 кг	GHK 200/6
250/6	7,8 кг	GHK 250/6

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти

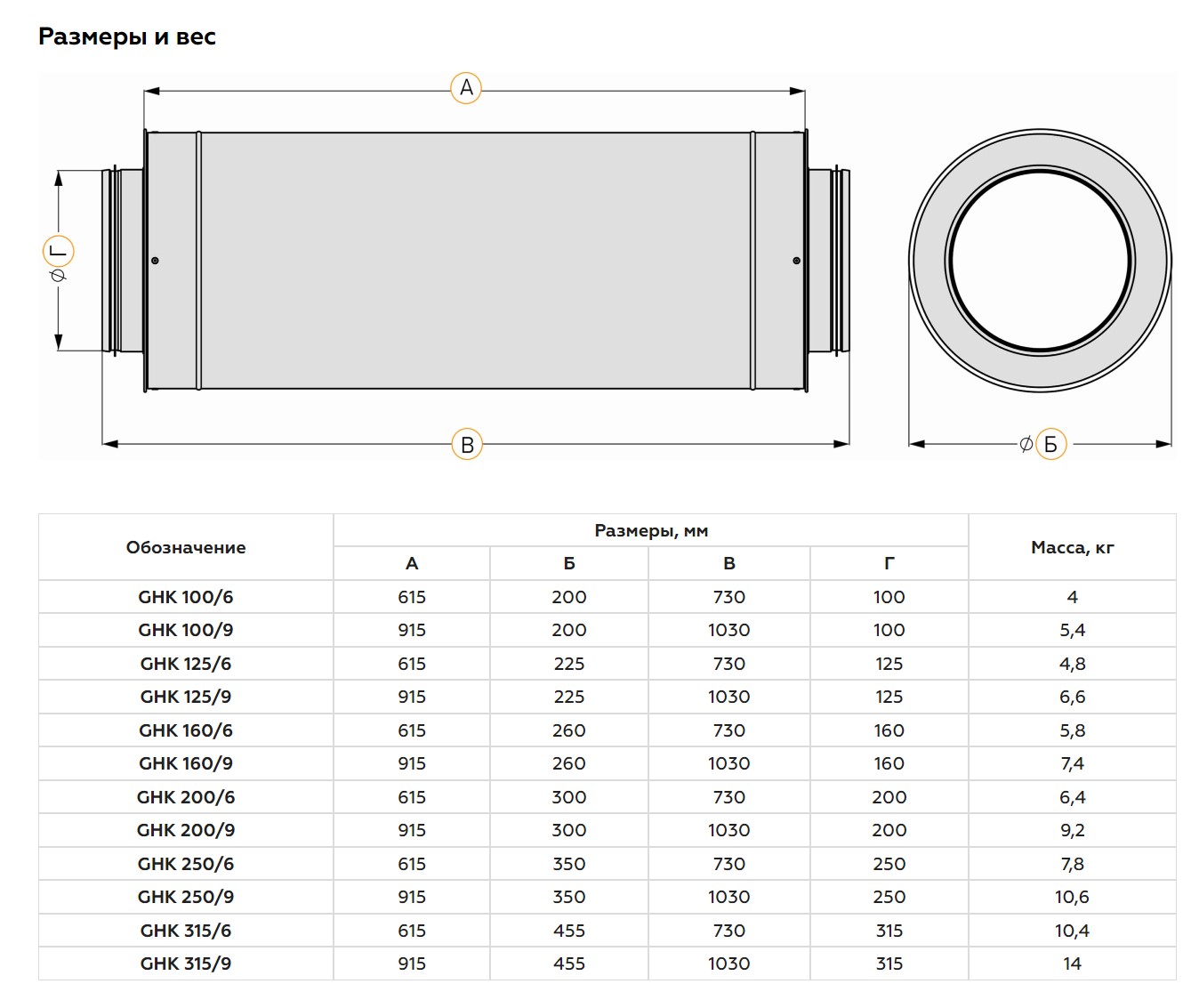

Размеры
Высота	200 mm
Ширина	200 mm
Длина	730 mm
Вес	4000 g
Диаметр	100 mm
Общие характеристики
Единица измерения	шт.
Завод изготовитель	VERTRO
Ключевая пометка	Вентиляция
Материал	Сталь серая
Наименование и тех.хар-ка	Трубчатый шумоглушитель для круглых каналов
