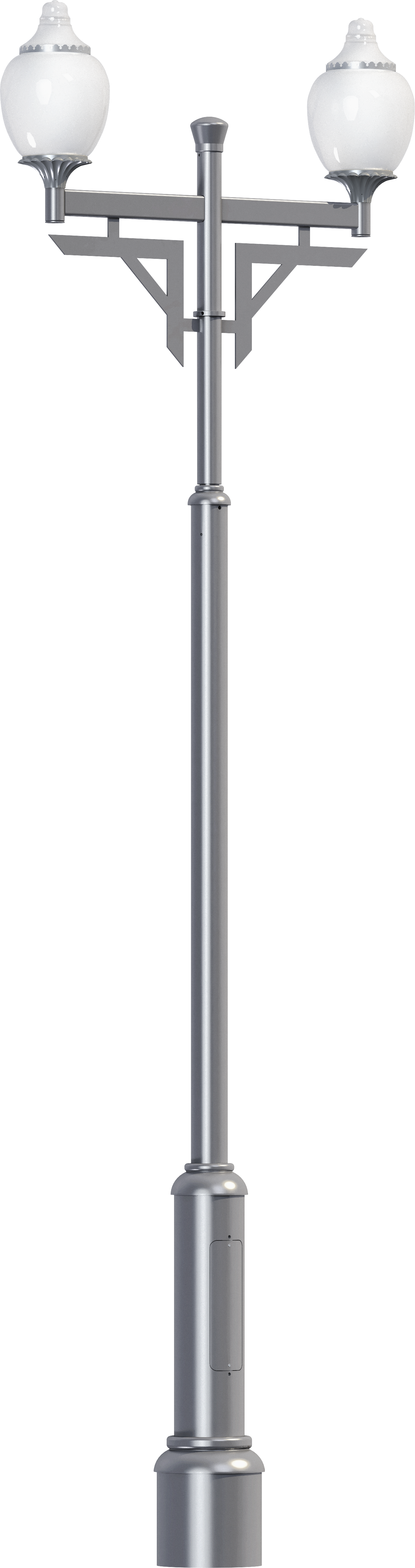

Декоративная опора Си-Си

Name: Декоративная опора Си-Си
Brand: OPORA ENGINEERING

Обновлено в 2024 году

Описание

Применение

Опоры предназначены для освещения парков, скверов, архитектурных и спортивных объектов, памятников,
фасадов зданий.

Установка опор

Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. Закладные элементы необходимо заказывать отдельно. Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.

Установка оборудования

На опору устанавливаются торшерные светильники с диаметром посадочного крепления 60 мм.

Фланцевое соединение

Установка с помощью болтов или шпилек (М16–М30 в зависимости от модификации) на железобетонные фундаменты с закладным элементом.
Закладные элементы необходимо заказывать отдельно

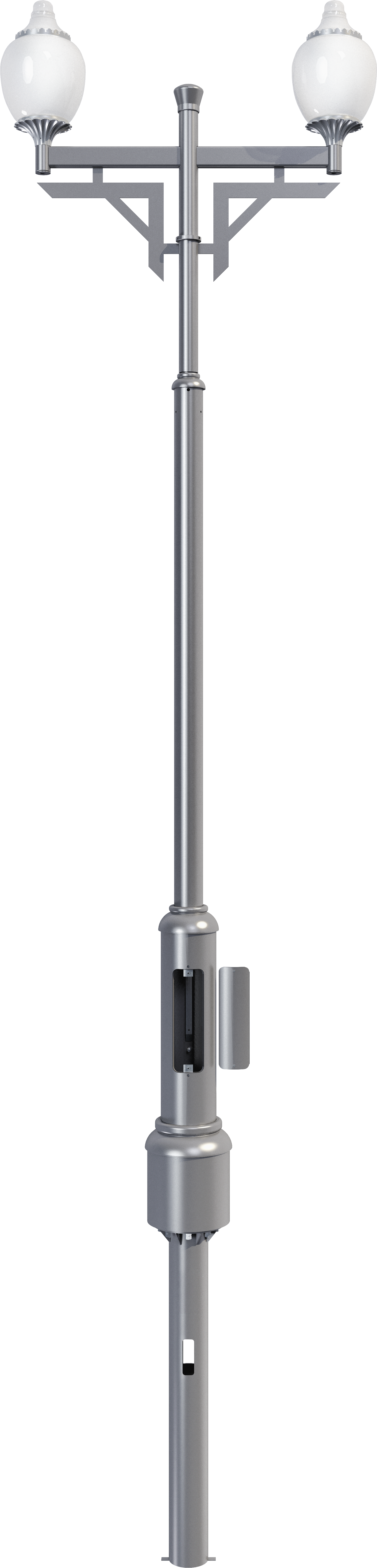

Окно для вывода кабеля

Подвод питающих кабелей через ревизионные окна закладного элемента.
Расчёт параметров фундаментного блока производится исходя из климатических условий, ветрового района эксплуатации и параметров грунта. Для расчёта необходима услуга проектной организации

Файлы для скачивания


rfa	Опора Си-Си.rfa	1.7 MB	Revit 2018
txt	Опора Си-Си.txt	4 KB	—

Типоразмеры (4)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Количество светильников	Наличие кронштейна	Покрытие	Угол в плане между посадочными местами
Опора ТАНС.14.033.000 (ОД-2-4,4-79 ”Си-Си-2Т”-цл)	Опора ТАНС.14.033.000 (ОД-2-4,4-79 ”Си-Си-2Т”-цл)	143	Опора ТАНС.14.033.000 (ОД-2-4,4-79 ”Си-Си-2Т”-цл)	OE-01325	ОД-2-4,4-79 ”Си-Си-2Т”-цл	2	True	Комбинированное (ЦЛ)	180.00° deg
Опора ТАНС.14.033.000 (ОД-2-4,4-79 ”Си-Си-2Т”-лк)	Опора ТАНС.14.033.000 (ОД-2-4,4-79 ”Си-Си-2Т”-лк)	143	Опора ТАНС.14.033.000 (ОД-2-4,4-79 ”Си-Си-2Т”-лк)	OE-00970	ОД-2-4,4-79 ”Си-Си-2Т”-лк	2	True	Лакокрасочное (ЛК)	180.00° deg
Опора ТАНС.14.031.000 (ОД-1-4,0-77 ”Си-Си-1Т”-цл)	Опора ТАНС.14.031.000 (ОД-1-4,0-77 ”Си-Си-1Т”-цл)	120	Опора ТАНС.14.031.000 (ОД-1-4,0-77 ”Си-Си-1Т”-цл)	OE-00957	ОД-1-4,0-77 ”Си-Си-1Т”-цл	1	False	Комбинированное (ЦЛ)	0.00° deg
Опора ТАНС.14.031.000 (ОД-1-4,0-77 ”Си-Си-1Т”-лк)	Опора ТАНС.14.031.000 (ОД-1-4,0-77 ”Си-Си-1Т”-лк)	120	Опора ТАНС.14.031.000 (ОД-1-4,0-77 ”Си-Си-1Т”-лк)	OE-00962	ОД-1-4,0-77 ”Си-Си-1Т”-лк	1	False	Лакокрасочное (ЛК)	0.00° deg

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Общее
Материалы	Сталь оцинкованная, Сталь, горячее цинкование, Сталь, гальваническое покрытие цинком, Сталь
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Высота	4400 mm
Вес	150200 g
Диаметр	310 mm
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	Сталь
Обозначение ADSK Обозначение	ГОСТ Р 1.4 – 2004, ГОСТ Р 1.5 – 2004, ГОСТ 16350-80, ГОСТ Р 1.12 – 2004, ГОСТ 8732-78, ГОСТ 10704-81, ГОСТ 11533-75, ГОСТ 27772-88, ГОСТ 14771 -76, ГОСТ 23518-79, ГОСТ 14776-79, ГОСТ 9.032-74* ЕСЗК, ГОСТ 9.307-89 ЕСЗК, ГОСТ 23118-99, ГОСТ 24297-87, ГОСТ 15.309-98, ГОСТ Р 15.201-2000
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО «ОПОРА ИНЖИНИРИНГ»
