Каталог скатных крыш. Renga

Каталог выполнен в виде файла архитектурного проекта Renga (***.rnp) Версия: 8.4

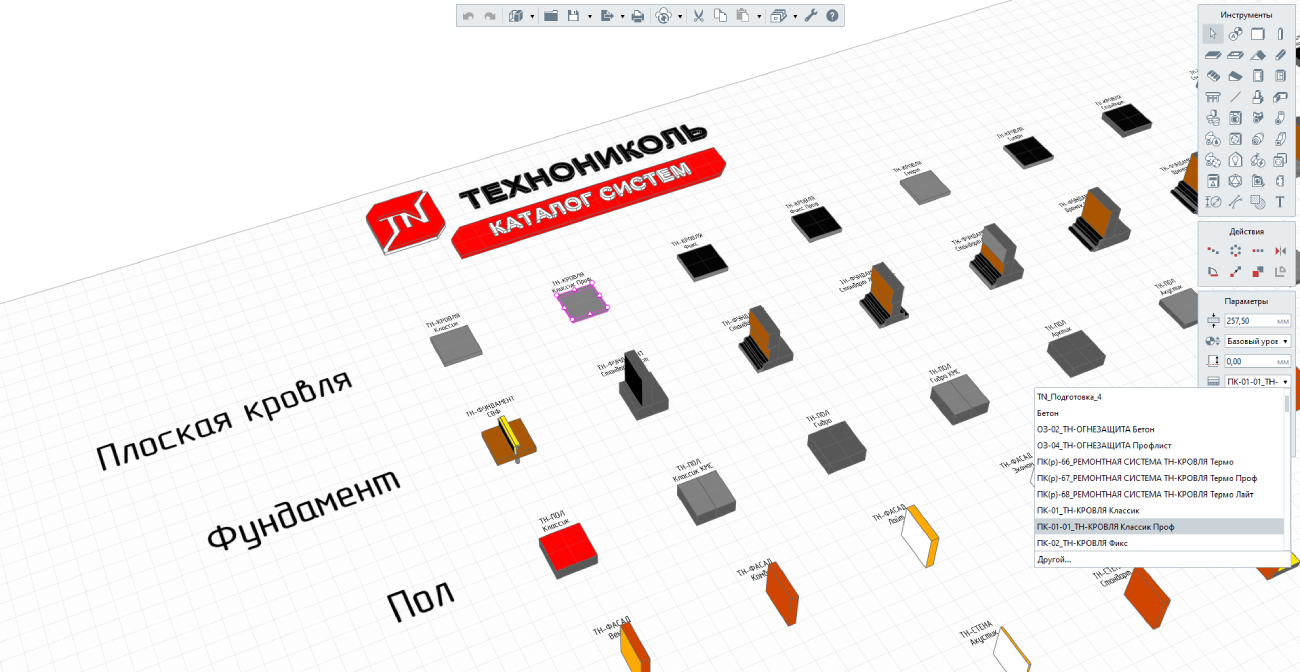

При открытии файла первым появляется 3D вид, который является рабочим пространством в программном комплексе. Здесь отображены все системы, которые построены на базовом уровне. При построениях использовались такие основные инструменты как перекрытие и стена. В зависимости от типа системы применялись дополнительные инструменты построений доступные в программном комплексе. Каждой конструкции присвоен многослойный материал (система) и марка (шифр системы).
Материалы.

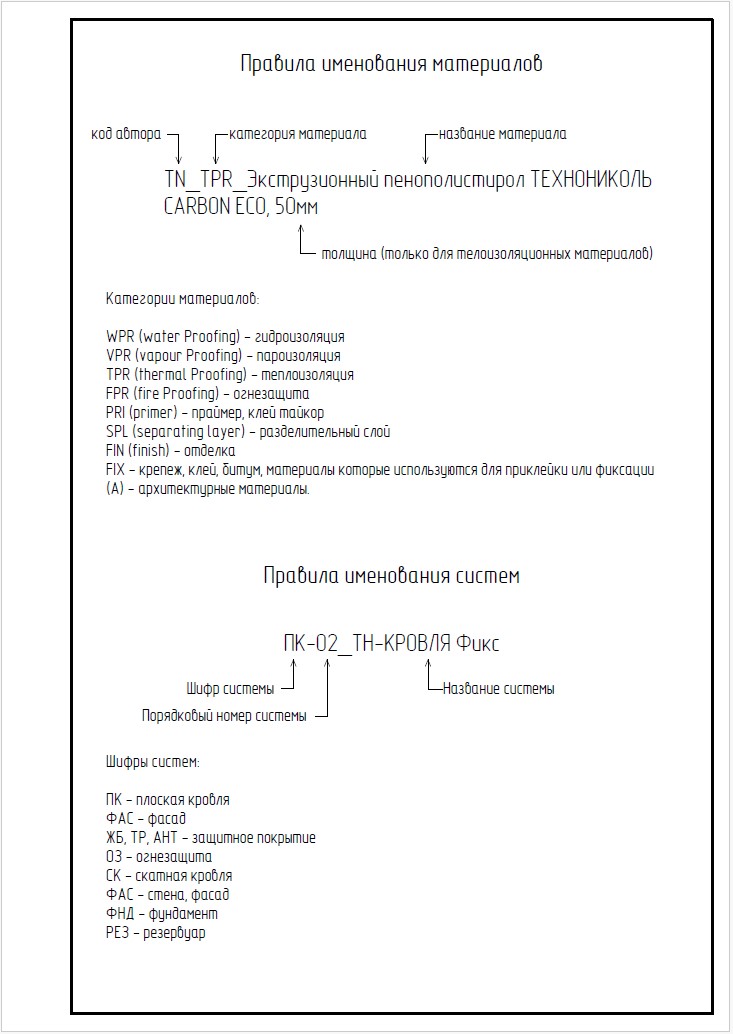

Все материалы в проекте разбиты по категориям, которые подробнее расписаны на листе 3. «Правила именования материалов и систем».
Материалы с префиксом TN(А) не производятся компанией ТЕХНОНИКОЛЬ, но являются неотъемлемой частью систем.
Многослойные материалы.
В этом разделе строительные материалы компонуются согласно готовым системным решениям.

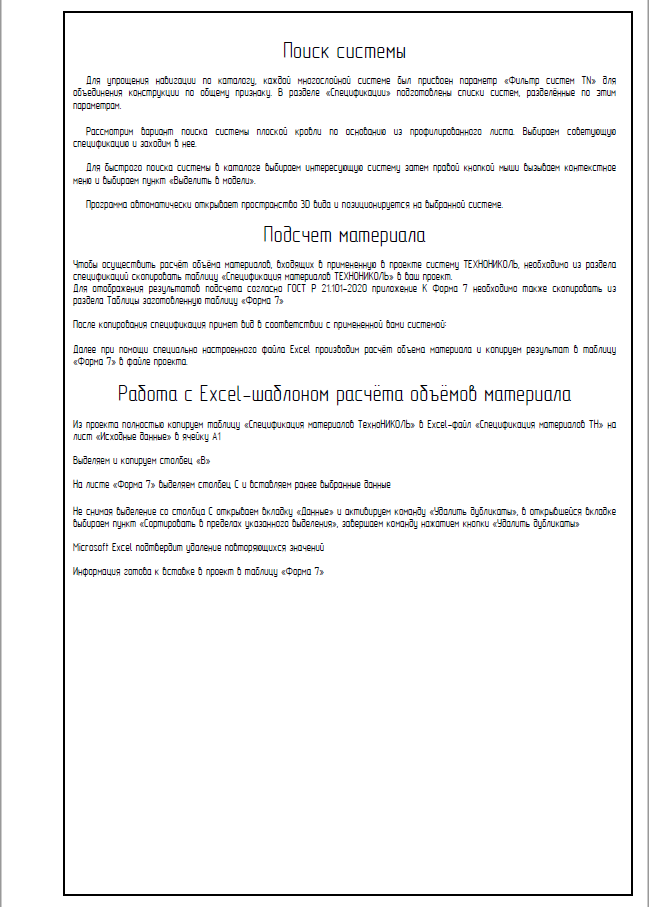

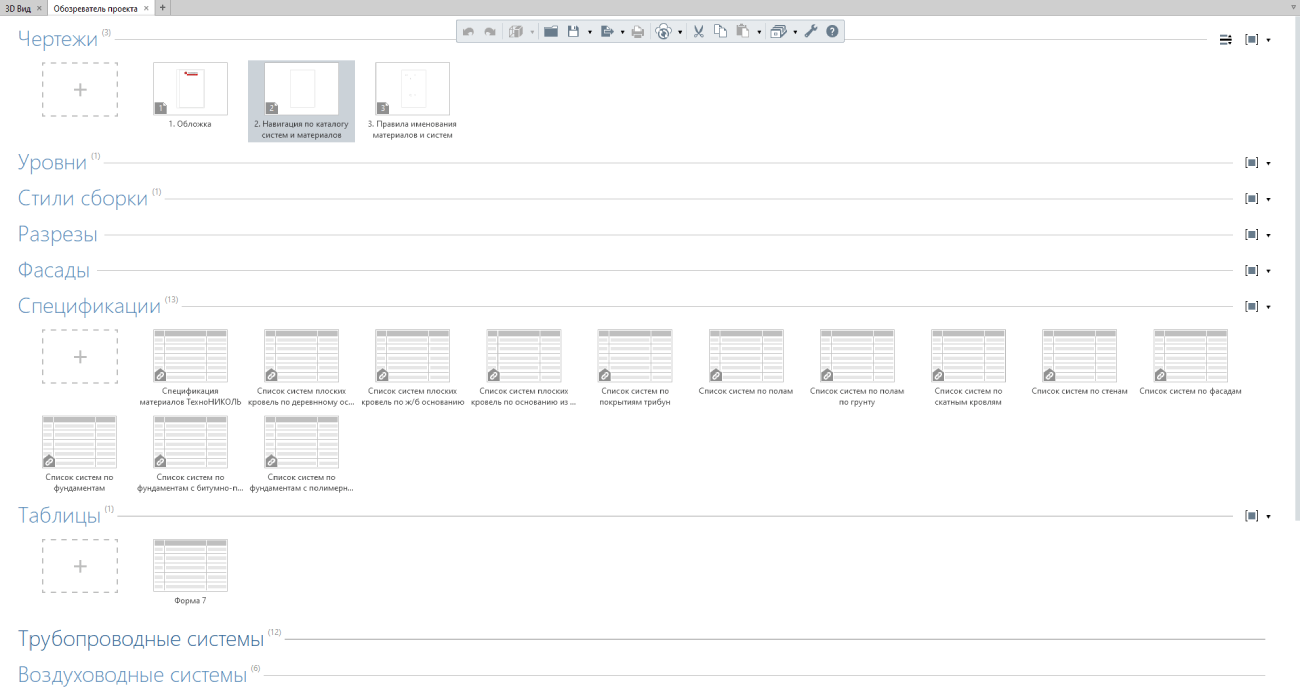

Для удобства навигации по обозревателю проекта, каждой системе был присвоен шифр. Подробнее информация по шифрам систем расписана на листе 3 «Правила именования материалов и систем», информация по поиску необходимой системы отображена на листе 2 «Навигация по каталогу систем и материалов».
Подробную инструкцию можно прочитать в файле «Работа с каталогом моделей многослойных систем ТН», приложенным к архиву с каталогом систем.
Данный каталог можно использовать как опорный файл для переноса необходимых систем в Ваш проект, не тратя тем самым время на создание необходимого списка материалов и многослойных конструкций.
Примечания:
1) В данном каталоге разработана спецификация всех материалов, рассчитываемых в системах ТН, представленных в каталоге.
2) В разделе дополнительных характеристик материалов, коэффициенты теплопроводности округлены до сотых значений.
3) Такие элементы как: «TN_Стена в грунте», «TN_Грунт», «TN_Логотип_цвет» и «TN_Подготовка» не являются полноценными системными решениями, а лишь дополняют каталог как элементы визуального оформления.

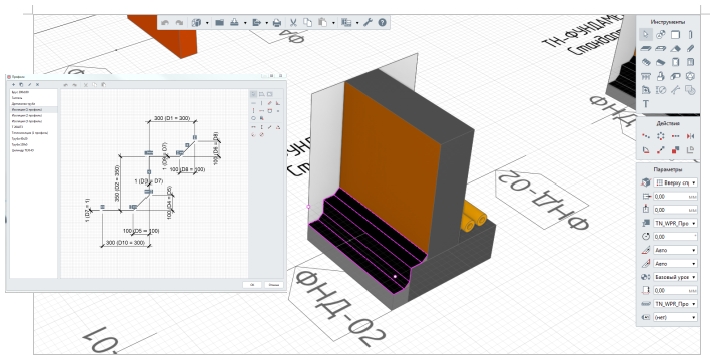

4) При корректировке профилей (например, изменении имени), стили балок, разработанные на базе данного профиля, меняют свои параметры на базовые, т.е. принимают геометрические значения как у профиля, на основании которого они выполнены.
