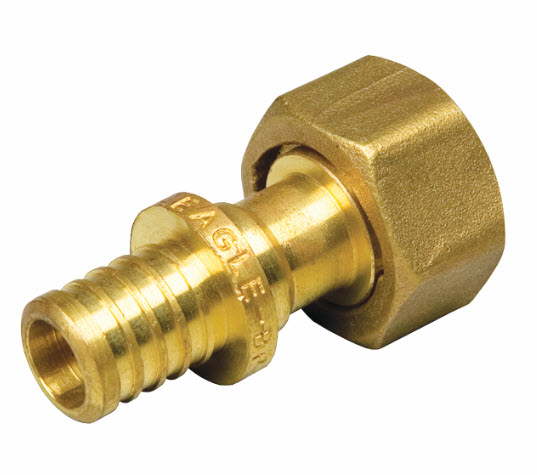

БИР ПЕКС НПР Соединитель прямой ПРЕСС с накидной гайкой 16 (2.2) x 1/2" НГ никель

Name: БИР ПЕКС НПР Соединитель прямой ПРЕСС с накидной гайкой 16 (2.2) x 1/2" НГ никель
Brand: ТСД БИР ПЕКС

Обновлено в 2022 году

Описание

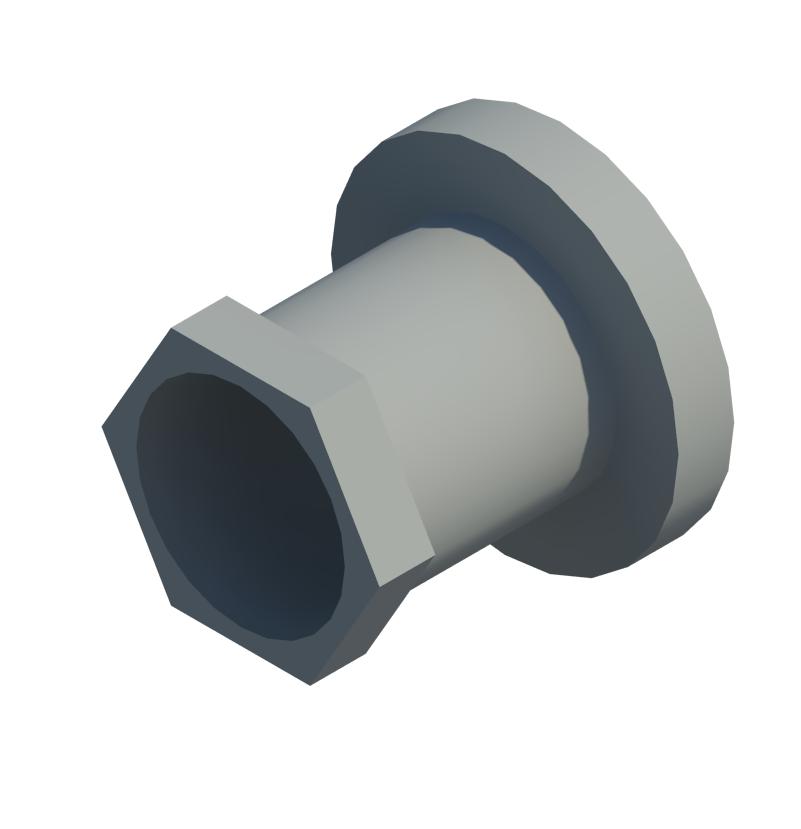

Семейство категории "Соединительные детали трубопроводов", тип детали - мультипорт. На средней и низкой детализации представлено в виде условного графического обозначения по ГОСТ 21.205-2016.

Файлы для скачивания


rvt	birpeks_proekt.rvt	7.2 MB	Revit 2016
rfa	birpeks_npr_soedinitel_gaykanakidnaya.rfa	408 KB	Revit 2016
ifc	birpeks_npr_soedinitel_gaykanakidnaya.ifc	27 KB	IFC2X3
pdf	birpeks_instruktsiya_po_rabote_s_modelyami.pdf	681 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Фитинги трубопроводов
Материалы	Латунь, Никель
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	20 mm
Ширина	20 mm
Длина	47 mm
Вес	54 g
Параметры в файлах моделей
TypeName	Соединитель прямой с накидной гайкой
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	БИР ПЕКС
Коэффициент K	0.4
Метод определения потерь	Коэффициент K
