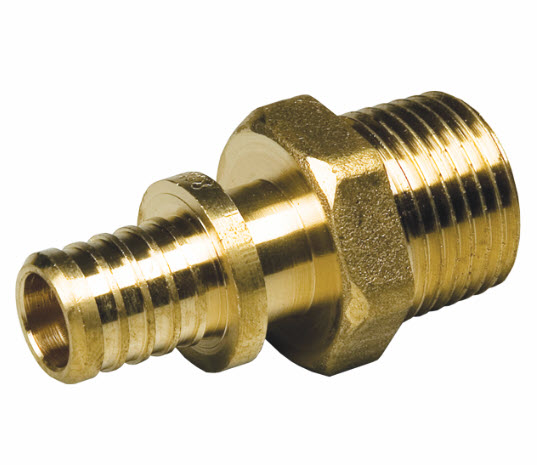

БИР ПЕКС НПР Соединитель прямой ПРЕСС с наружной резьбой 20 (2.8) x 1/2"

Name: БИР ПЕКС НПР Соединитель прямой ПРЕСС с наружной резьбой 20 (2.8) x 1/2"
Brand: ТСД БИР ПЕКС

Обновлено в 2023 году

Описание

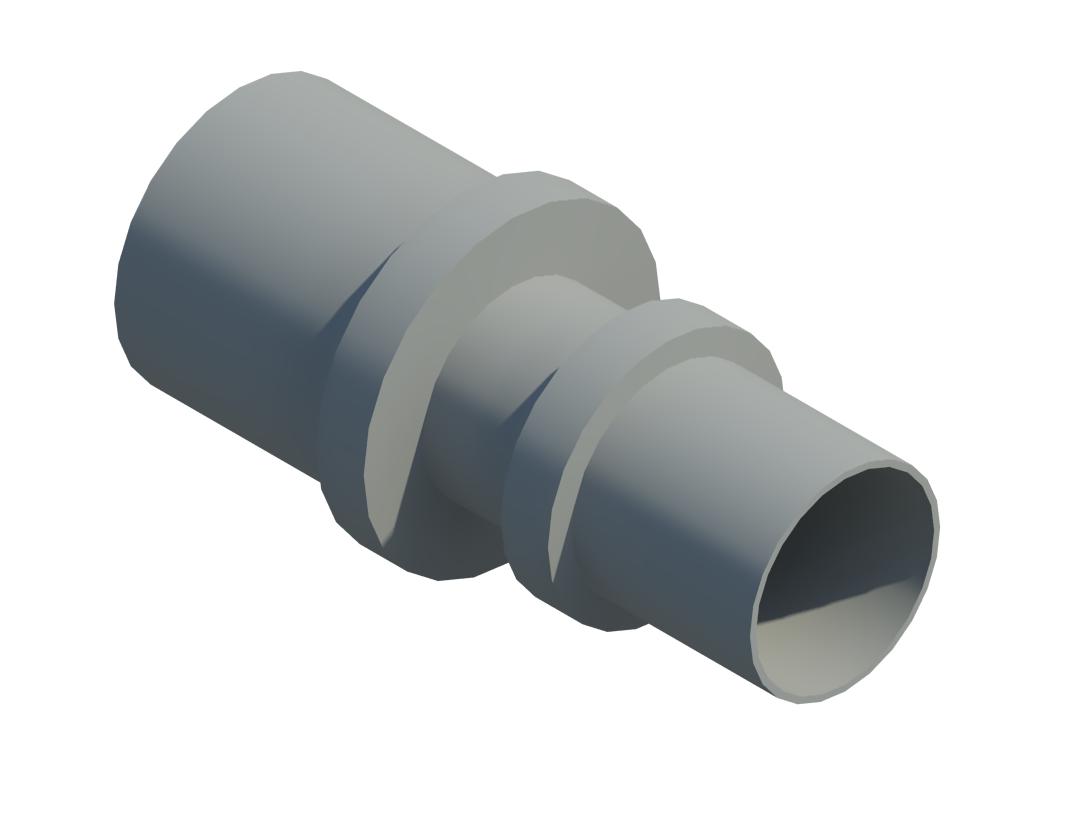

Семейство категории "Соединительные детали трубопроводов", тип детали - мультипорт. На средней и низкой детализации представлено в виде условного графического обозначения по ГОСТ 21.205-2016.

Файлы для скачивания


rvt	birpeks_proekt.rvt	7.2 MB	Revit 2016
rfa	birpeks_npr_soedinitel_rezba_narujnaya.rfa	348 KB	Revit 2016
ifc	birpeks_npr_soedinitel_rezba_narujnaya.ifc	27 KB	IFC2X3
pdf	birpeks_instruktsiya_po_rabote_s_modelyami.pdf	681 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Фитинги трубопроводов
Материалы	Латунь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	25 mm
Ширина	25 mm
Длина	51 mm
Вес	64 g
Параметры в файлах моделей
TypeName	Соединитель прямой с наружной резьбой
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	БИР ПЕКС
Коэффициент K	0.4
Метод определения потерь	Коэффициент K
