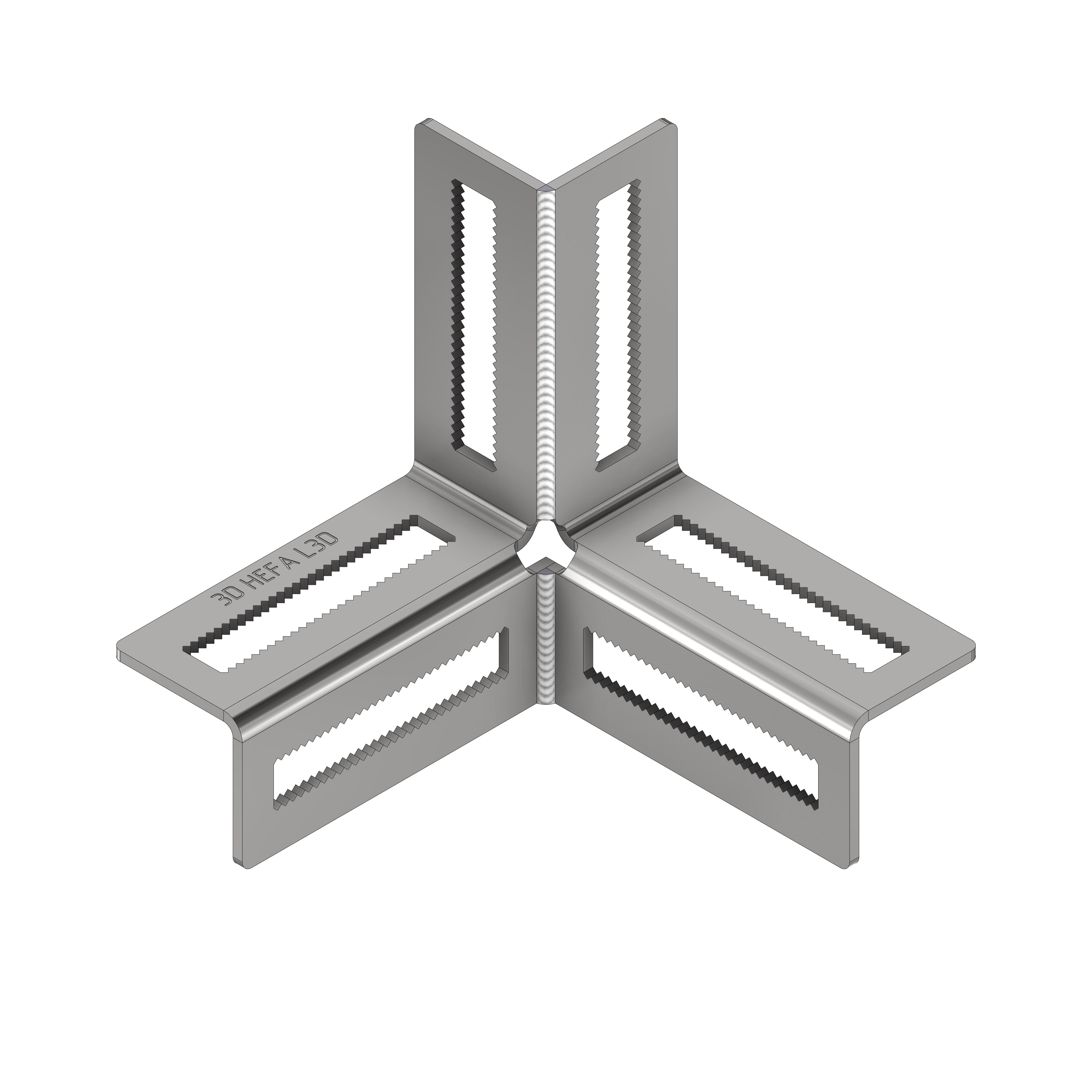

Соединитель угловой 3D HEFA L3D

Name: Соединитель угловой 3D HEFA L3D
Brand: EASYFIX

Обновлено в 2023 году

Описание

ПРИМЕНЕНИЕ:

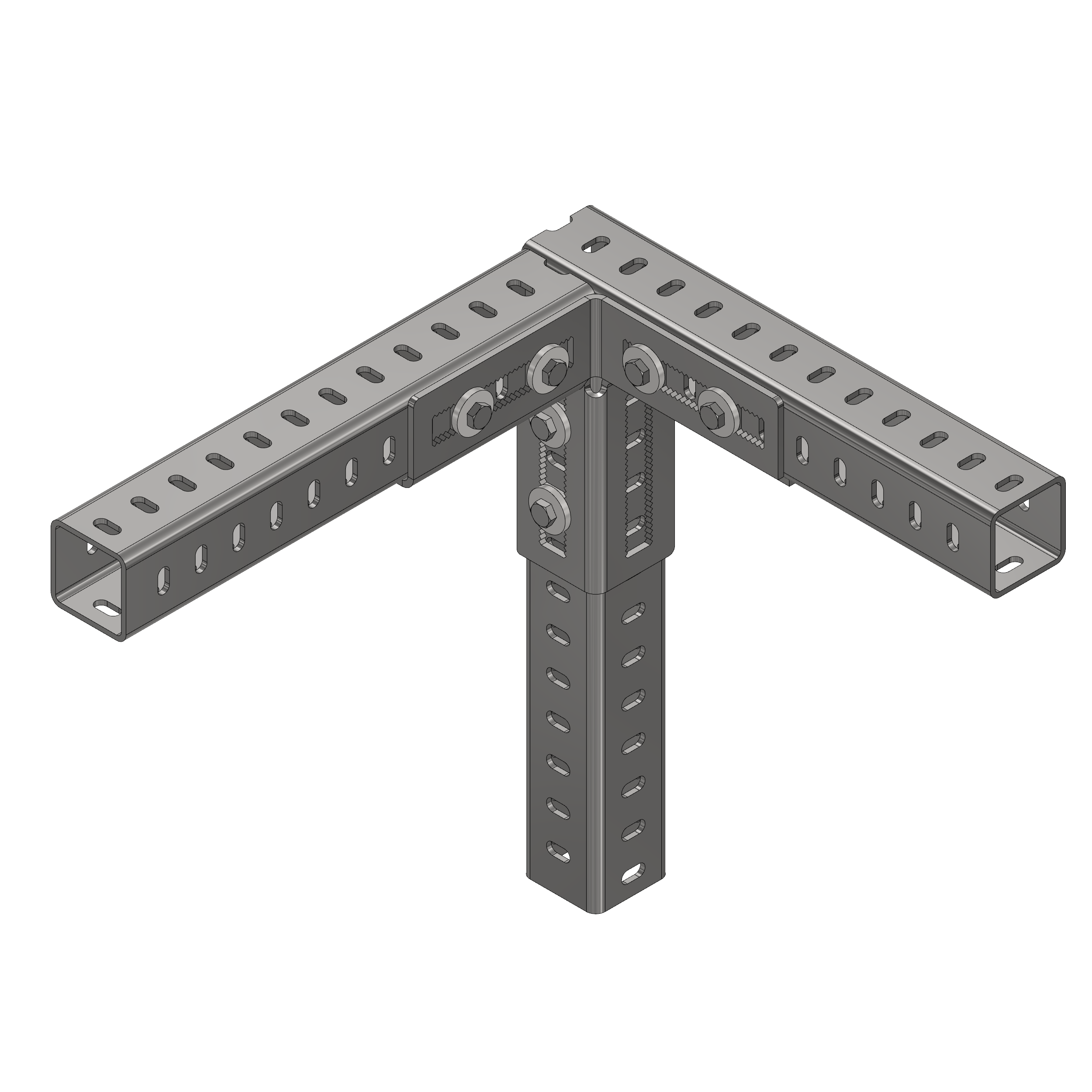

Угловое соединение металлических усиленных монтажных профилей серии HEF. Соединение под углом 90 градусов. Создание опорных рам, торцевых примыканий профиля друг к другу. Сборка опорных 3D конструкций.

ПРЕИМУЩЕСТВА:
• Отсутствие необходимости сварных работ
• Высокие показатели прочности на изгиб
• Дополнительная фиксация элемента за счет стопорных отгибов
• Специальная Z - образная насечка для жесткой фиксации элемента. Шаг регулировки - 5 мм.

Файлы для скачивания


rfa	Соединитель угловой 3D HEFA L3D.rfa	1.3 MB	Revit 2018
ifc	Соединитель угловой 3D HEFA L3D.ifc	384 KB	IFC2X3

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Сталь оцинкованная, Сталь, горячее цинкование, Сталь, гальваническое покрытие цинком, Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	278 mm
Ширина	278 mm
Длина	278 mm
Вес	3253 g
Параметры в файлах моделей
Единица измерения ADSK_Единица измерения	шт.
EF_Группа элемента	5
Масса ADSK Масса	3.25
EF Масса	3.25
TypeName	Соединитель угловой 3D HEFA L3D
