Стальные диффузоры KK / KE

Name: Стальные диффузоры KK / KE
Brand: Smay

Обновлено в 2021 году

Описание

Описание:

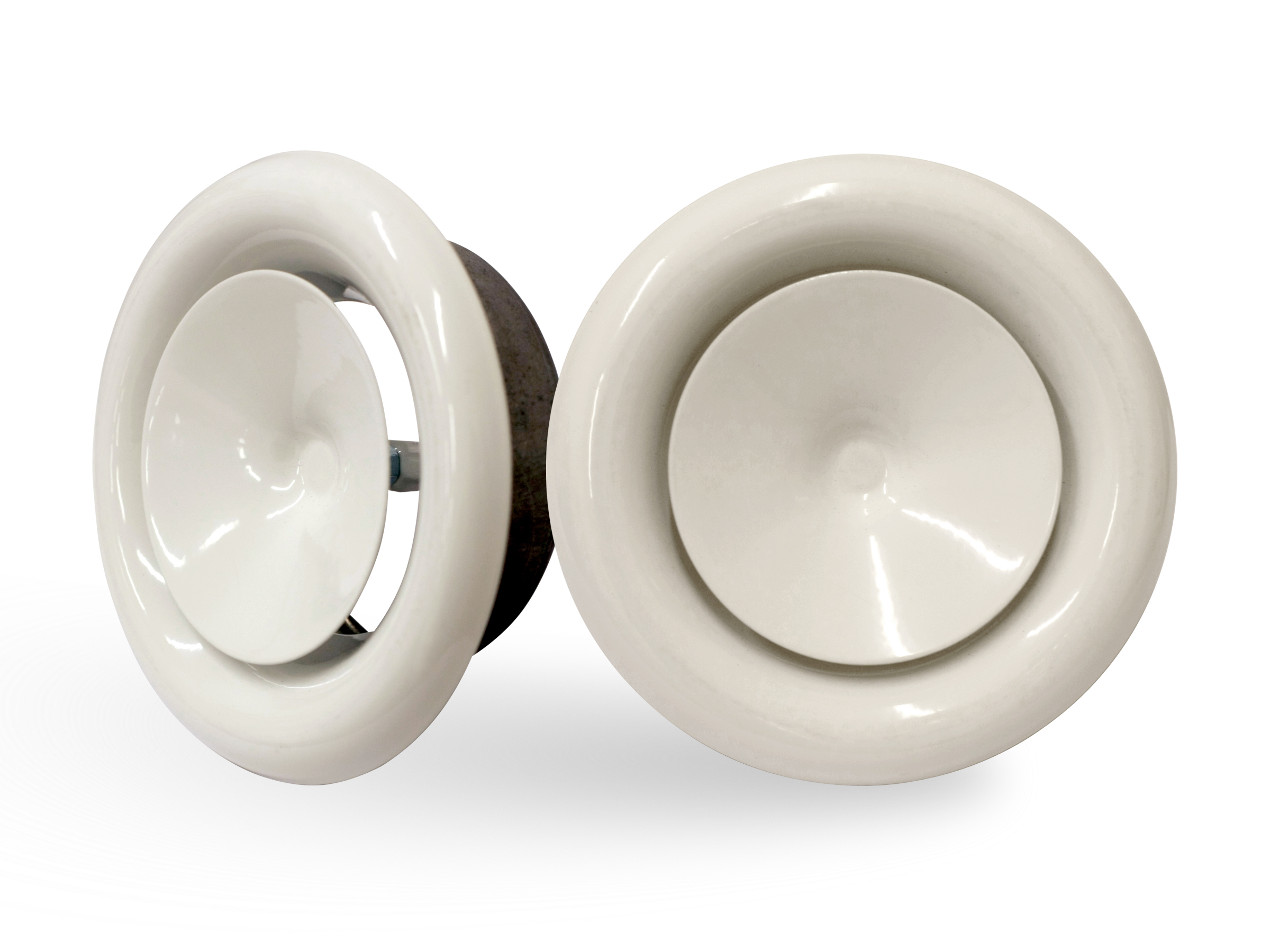

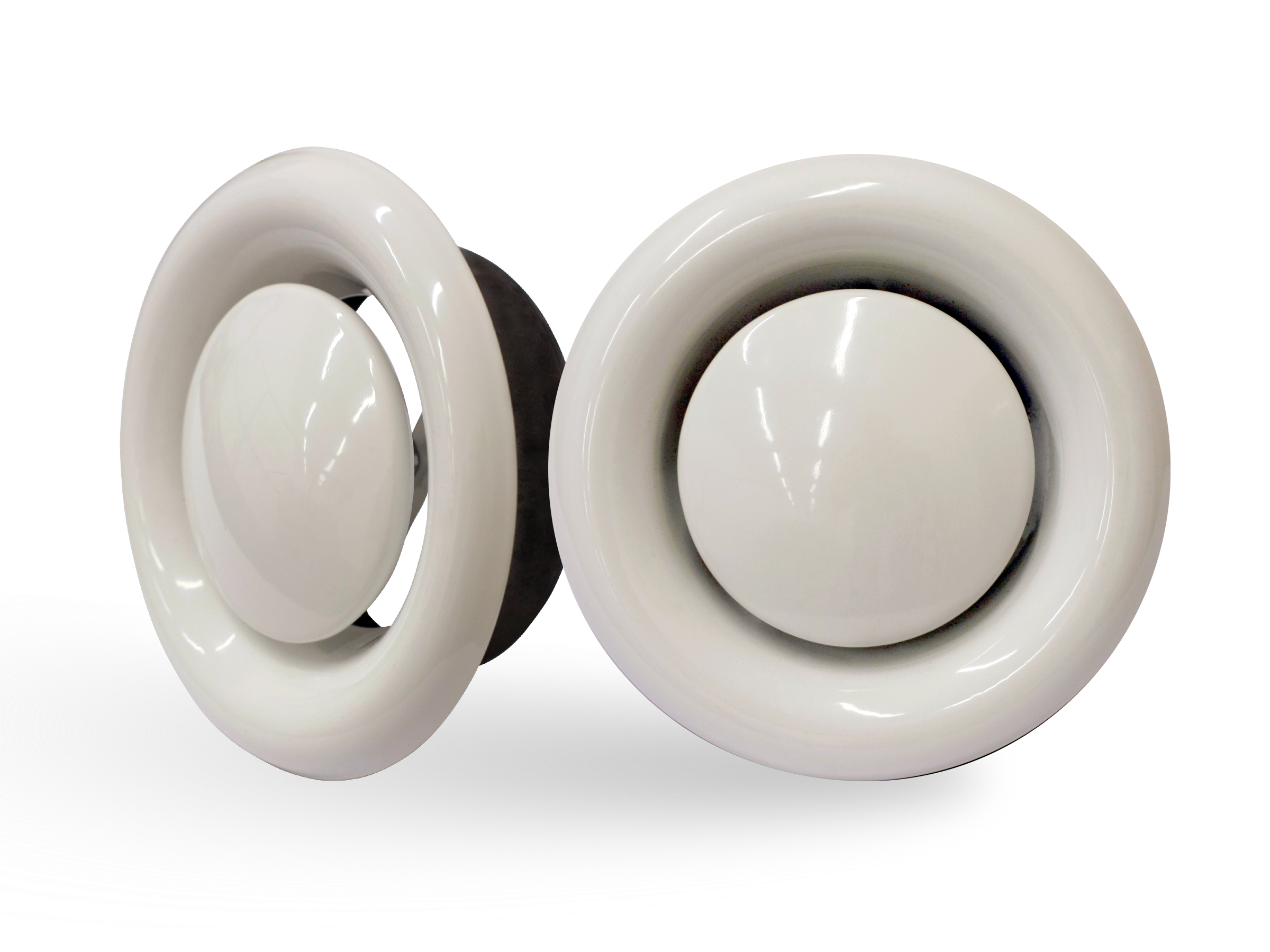

Диффузоры предназначены для приточных (KE) и вытяжных (KK) вентиляционных систем и кондиционирования низкого и среднего давления. Чаще всего используются при воздухообмене до 300 [м3/ч].

Материал:
Фронтальный элемент: профилированный стальной лист
Регуляционный винт: оцинкованный
Гайка: оцинкованная
Кольцо крепящее: оцинкованное

Отделка:
Фронтальный элемент, окрашенный порошковым методом в белый цвет RAL.
На заказ возможна окраска в другой цвет из палитры RAL.

Регулирование и монтаж:
Регулирование расхода воздуха в диффузорах происходит путём вращения диска. Требуемая ширина щелевого отверстия устанавливается контргайкой. Монтаж выполняется с помощью монтажного стакана через резьбовое соединение

Файлы для скачивания


rfa	KE_KK_монтажный_стакан.rfa	312 KB	Revit 2019
rfa	KE_приток.rfa	660 KB	Revit 2019
rfa	KК_вытяжка.rfa	748 KB	Revit 2019
txt	KК_вытяжка.txt	2 KB	—
pdf	kk_ke_rus.pdf	779 KB	—

Типоразмеры (5)

Наименование	Aef	Вес	Комментарии к типоразмеру
KК-80-SL-RAL9016	0.016 м²	0.44	KК-80-SL-RAL9016
KК-100-SL-RAL9016	0.025 м²	0.69	KК-100-SL-RAL9016
KК-125-SL-RAL9016	0.039 м²	0.96	KК-125-SL-RAL9016
KК-160-SL-RAL9016	0.064 м²	1.5	KК-160-SL-RAL9016
KК-200-SL-RAL9016	0.099 м²	2.13	KК-200-SL-RAL9016

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Материалы	Сталь, Сталь оцинкованная, Сталь с порошковым покрытием
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Общие характеристики
Изготовитель	SMAY
Ключевая пометка	RUS
Монтажные элементы	Оцинкованная сталь (INPLAST)
Описание	KK
Отделка	Окрашенная сталь (INPLAST)
