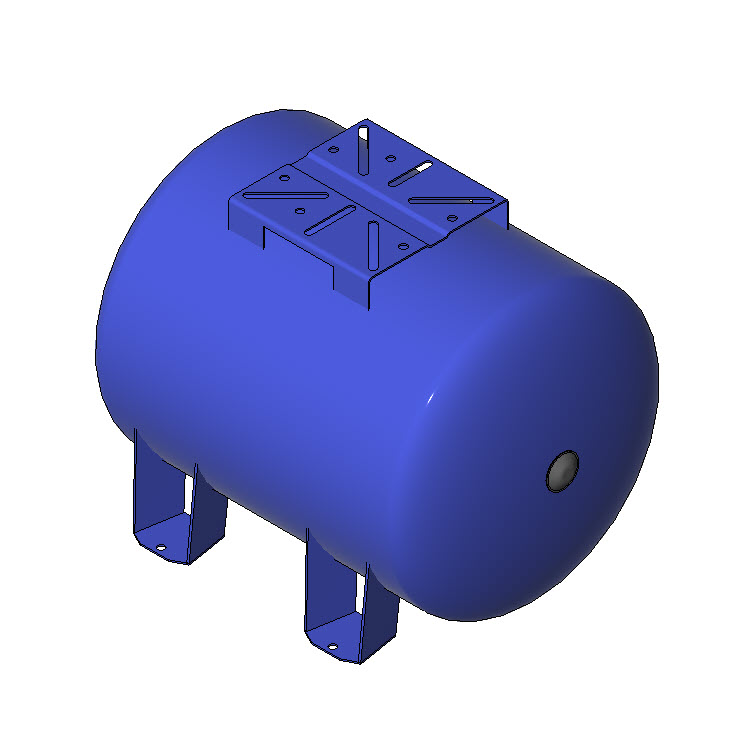

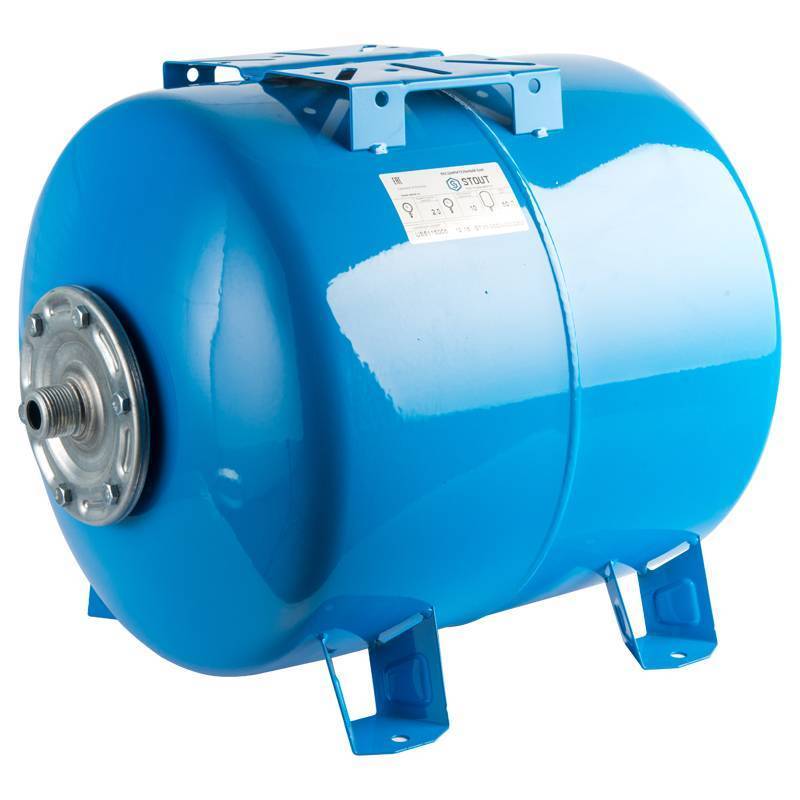

STOUT STW-0003 Расширительный бак, гидроаккумулятор 50 л. горизонтальный (цвет синий)

Name: STOUT STW-0003 Расширительный бак, гидроаккумулятор 50 л. горизонтальный (цвет синий)
Brand: ТЕРЕМ

Обновлено в 2023 году

Описание

Данное устройство является металлической герметичной ёмкостью с двумя камерами, которые разделяются при помощи резиновой мембраны. В одной камере содержится воздух, находящийся под давлением. В другой –теплоноситель.

Файлы для скачивания


rfa	trm_bakisopornymistoykamigorizontalnyevodosnabjenie.rfa	1.7 MB	Revit 2019
txt	trm_bakisopornymistoykamigorizontalnyevodosnabjenie.txt	641 B	—

Типоразмеры (6)

Наименование	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Воздушный ниппель по центру	Воздушный ниппель смещен	Давление воздушной подушки	Монтажные диаметры горловины мембраны	Объем	Опора профильная	Опора сплошная	Подключение G1
STW-0001-100020	4.5	STOUT STW-0003 Расширительный бак гидроаккумулятор 20 л. горизонтальный (цвет синий)	STW-0001-100020	True	False	1.5 бары	90/115	20.00 Л m3	False	True	False
STW-0003-000050	11.5	STOUT STW-0003 Расширительный бак гидроаккумулятор 50 л. горизонтальный (цвет синий)	STW-0003-000050	True	False	2.0 бары	90/120	50.00 Л m3	True	False	False
STW-0003-000080	21	STOUT STW-0003 Расширительный бак гидроаккумулятор 80 л. горизонтальный (цвет синий)	STW-0003-000080	True	False	2.0 бары	90/120	80.00 Л m3	True	False	False
STW-0003-000100	28	STOUT STW-0003 Расширительный бак гидроаккумулятор 100 л. горизонтальный (цвет синий)	STW-0003-000100	False	True	2.0 бары	90/120	100.00 Л m3	True	False	True
STW-0003-000200	40	STOUT STW-0003 Расширительный бак гидроаккумулятор 200 л. горизонтальный (цвет синий)	STW-0003-000200	False	True	2.0 бары	150/200	200.00 Л m3	True	False	True

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Теплообменники и баки
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	400 mm
Ширина	382 mm
Длина	525 mm
Вес	11500 g
Общие характеристики
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО "Терем"
Максимальная рабочая температура	100 °C
Максимальное рабочее давление	10.0 бары
Материал бака	Сталь, окрашенная, синяя
