STOUT Термостатический смесительный клапан для систем отопления и ГВС SVM-0120

Name: STOUT Термостатический смесительный клапан для систем отопления и ГВС SVM-0120
Brand: ТЕРЕМ

Обновлено в 2023 году

Описание

Группы быстрого монтажа (ГБМ) представляют собой модульную конструкцию, которая готова к интеграции в систему трубопроводов. Их устанавливают в контуры отопления для экономии времени и оптимизации монтажной схемы. Модули предназначены обеспечить требуемый температурный и гидравлический режим в отдельных отопительных контурах ГБМ рассчитаны на работу с максимальным давлением в 10 бар при температуре жидкости до 120 °С, поэтому используются как в частных домах, так и в многоквартирных. Также модули применяются для организации систем отопления в коммерческих зданиях.

Файлы для скачивания

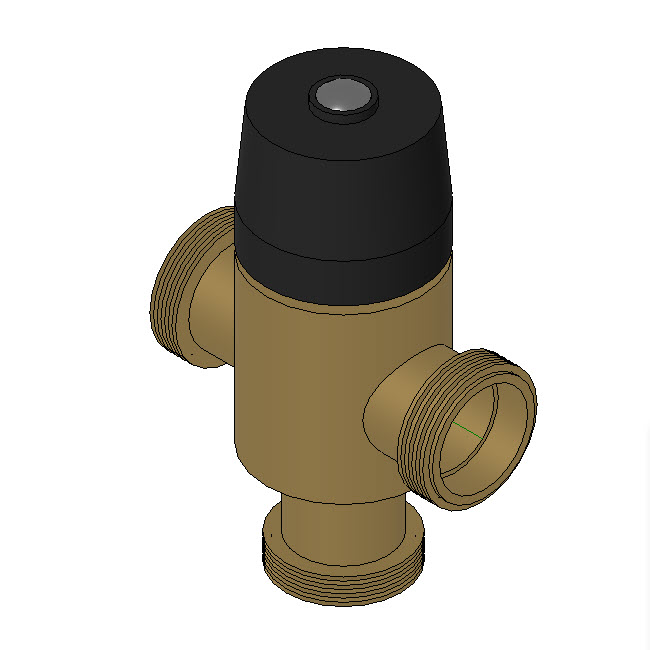

rfa	termostaticheskiysmesitelnyyklapansvm-0120.rfa	684 KB	Revit 2019

Типоразмеры (6)

Наименование	Код изделия ADSK_Код изделия	Заводская настройка Тз	Присоединительная резьба	Регулируемая температура Тр	Условная пропускная способность Kvs
STOUT SVM 0120 164320	SVM-0120-164320	40 °C	Наружная UNI ISO 228/1 (G 3/4")	20-43 °C	1.6 м3/ч
STOUT SVM 0120 164325	SVM-0120-164325	40 °C	Наружная UNI ISO 228/1 (G 1")	20-43 °C	1.6 м3/ч
STOUT SVM 0120 166020	SVM-0120-166020	44 °C	Наружная UNI ISO 228/1 (G 3/4")	35-60 °C	1.6 м3/ч
STOUT SVM 0120 166025	SVM-0120-166025	44 °C	Наружная UNI ISO 228/1 (G 1")	35-60 °C	1.6 м3/ч
STOUT SVM 0120 254325	SVM-0120-254325	40 °C	Наружная UNI ISO 228/1 (G 1")	20-43 °C	2.5 м3/ч

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Арматура
Материалы	Латунь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	104 mm
Ширина	39 mm
Длина	70 mm
Вес	435 g
Общие характеристики
Масса ADSK Масса	0.435
Материал ADSK Материал	Латунь CW617N
Наименование ADSK Наименование	Термостатический смесительный клапан для систем отопления и ГВС
Единица измерения ADSK_Единица измерения	шт
Завод-изготовитель ADSK_Завод-изготовитель	ООО "Терем"
