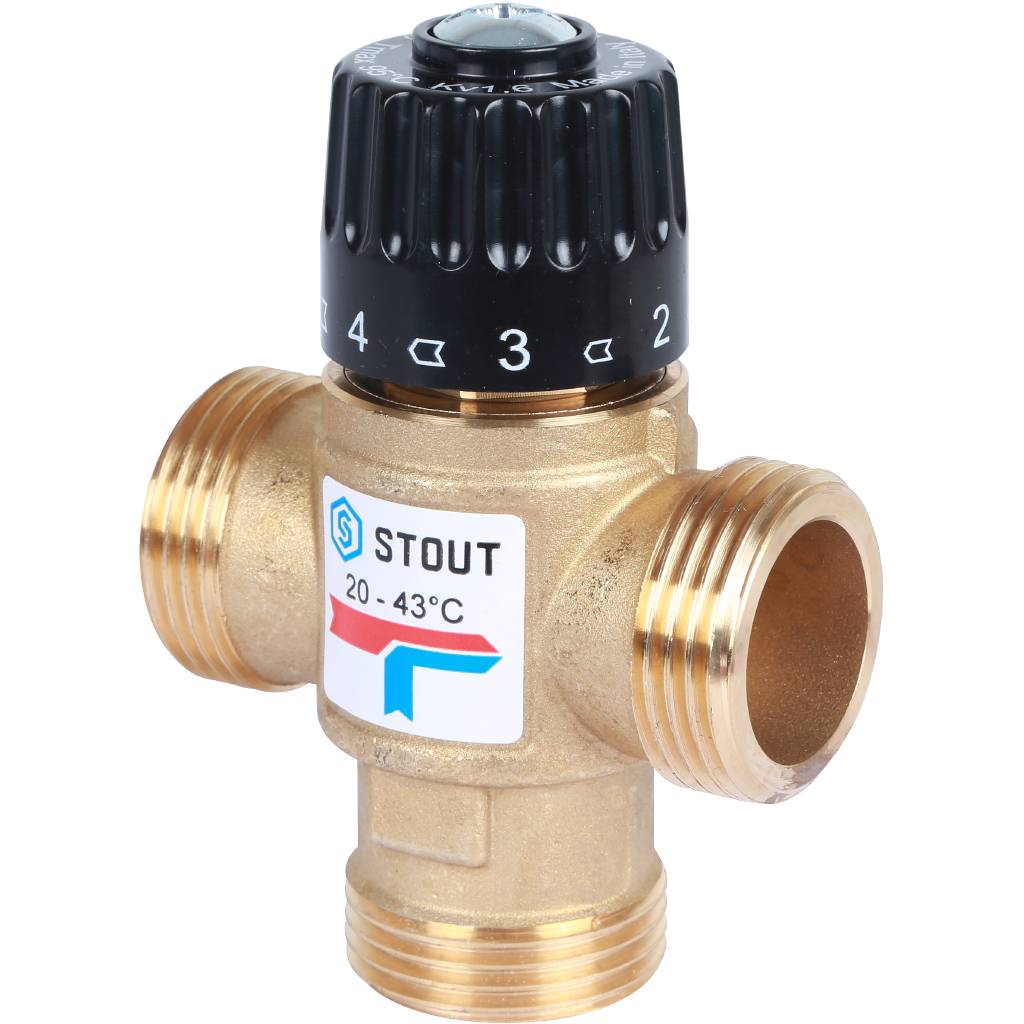

STOUT Термостатический смесительный клапан для систем отопления и ГВС SVM-0125

Name: STOUT Термостатический смесительный клапан для систем отопления и ГВС SVM-0125
Brand: ТЕРЕМ

Обновлено в 2023 году

Описание

Группы быстрого монтажа (ГБМ) представляют собой модульную конструкцию, которая готова к интеграции в систему трубопроводов. Их устанавливают в контуры отопления для экономии времени и оптимизации монтажной схемы. Модули предназначены обеспечить требуемый температурный и гидравлический режим в отдельных отопительных контурах ГБМ рассчитаны на работу с максимальным давлением в 10 бар при температуре жидкости до 120 °С, поэтому используются как в частных домах, так и в многоквартирных. Также модули применяются для организации систем отопления в коммерческих зданиях.

Файлы для скачивания

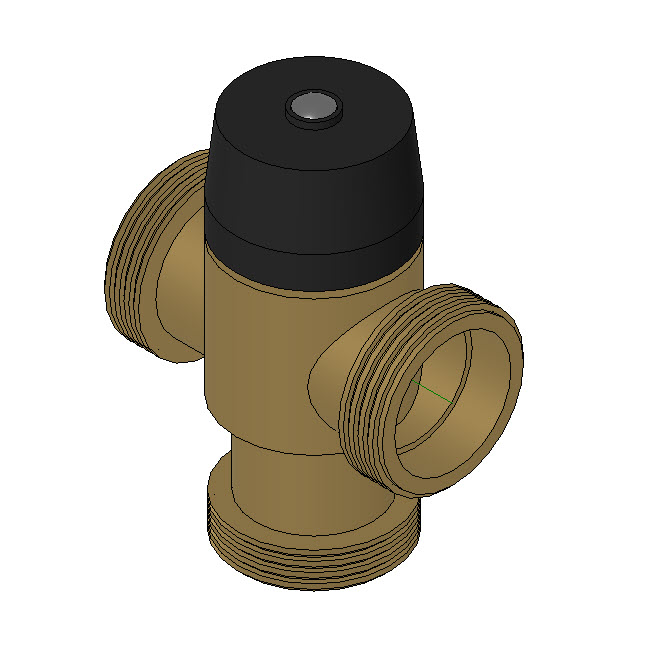

rfa	termostaticheskiysmesitelnyyklapansvm-0125.rfa	680 KB	Revit 2019

Типоразмеры (5)

Наименование	Масса ADSK Масса	Код изделия ADSK_Код изделия	Заводская настройка Тз	Присоединительная резьба	Условная пропускная способность Kvs
STOUT SVM 0125 186520	0.435	SVM-0125-186520	40 °C	Наружная UNI ISO 228/1 (G 3/4*)	1.8 м3/ч
STOUT SVM 0125 186525	0.444	SVM-0125-186525	40 °C	Наружная UNI ISO 228/1 (G 1*)	1.8 м3/ч
STOUT SVM 0125 236520	0.435	SVM-0125-236520	40 °C	Наружная UNI ISO 228/1 (G 3/4*)	2.3 м3/ч
STOUT SVM 0125 236525	0.44	SVM-0125-236525	40 °C	Наружная UNI ISO 228/1 (G 1")	2.3 м3/ч
STOUT SVM 0125 356532	0.48	SVM-0125-356532	45 °C	Наружная UNI ISO 228/1 (G 1 1/4")	3.5 м3/ч

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Арматура
Материалы	Латунь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	114 mm
Ширина	47 mm
Длина	84 mm
Вес	435 g
Общие характеристики
Материал ADSK Материал	Латунь CW617N
Наименование ADSK Наименование	Термостатический смесительный клапан для систем отопления и ГВС
Единица измерения ADSK_Единица измерения	шт
Завод-изготовитель ADSK_Завод-изготовитель	ООО "Терем"
Макс. перепад давлений между входами клапана ΔР	200000.0 Па
