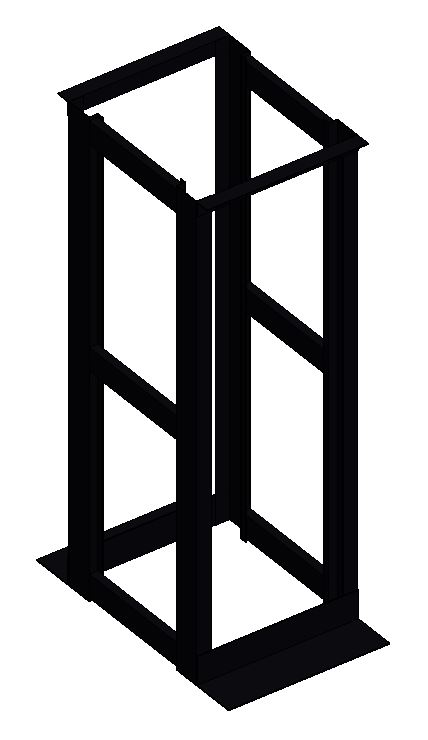

Стойка открытая 19'' Hyperline ORK2A (ширина, мм: 550; глубина, мм: 600-850, 800-1000; высота: 32U, 42U, 47U)

Name: Стойка открытая 19'' Hyperline ORK2A (ширина, мм: 550; глубина, мм: 600-850, 800-1000; высота: 32U, 42U, 47U)
Brand: Hyperline

Обновлено в 2021 году

Описание

Версия Revit 2017. Представленное семейство моделей разработано с учетом рекомендаций компании АБН и правил оформления строительной документации. Двухрамные открытые стойки серии ORK2A предназначены для размещения телекоммуникационного, кроссового и другого оборудования стандарта 19 дюймов (19") в помещениях с минимальным пылеобразованием, хорошей вентиляцией и защитой от несанкционированного доступа. Семейство выполнено в двух уровнях детализации с УГО в плане. Общие параметры семейства – Параметры ФОП 2017 для шаблона Autodesk.

Файлы для скачивания


rfa	otkrytayastoykaork2a.rfa	408 KB	Revit 2017

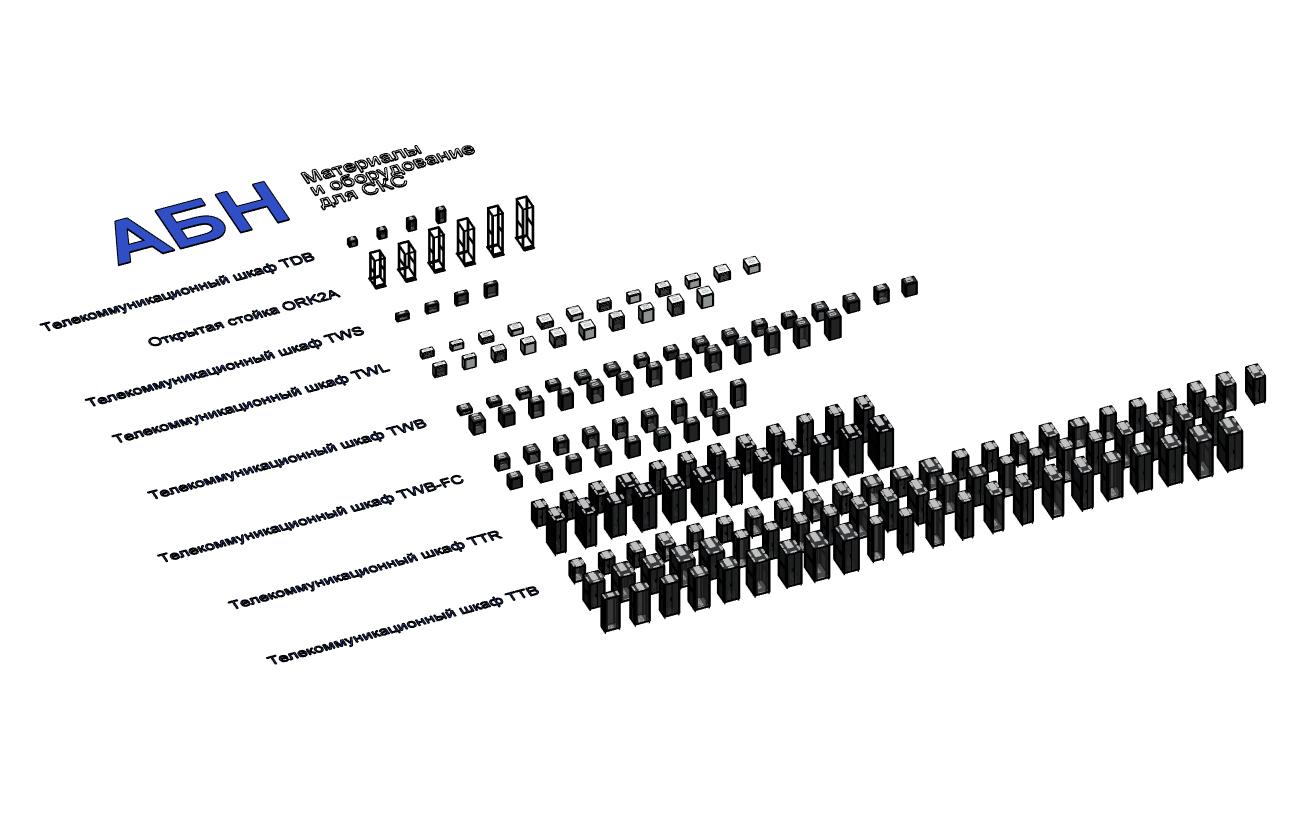

rvt	bimlib_shablonspecifikaciimodeley_shkafy_abn.rvt	157.9 MB	Revit 2017
pdf	td_abn_instrukciya_po_rabote_s_modelyu.pdf	723 KB	—

Типоразмеры (6)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Код изделия ADSK_Код изделия	Описание
47Uх550х800_RAL9005	47U	50.3	ORK2A-4781-RAL9005	Hyperline ORK2A-4781-RAL9005 Открытая стойка 19-дюймовая (19"); 47U; высота 2426 мм; двухрамная; ширина 550 мм; глубина регулируется 800-1000 мм; цвет черный (RAL 9005)
47Uх550х600_RAL9005	47U	45.6	ORK2A-4768-RAL9005	Hyperline ORK2A-4768-RAL9005 Открытая стойка 19-дюймовая (19"); 47U; высота 2426 мм; двухрамная; ширина 550 мм; глубина регулируется 600-850 мм; цвет черный (RAL 9005)
42Uх550х800_RAL9005	42U	47.7	ORK2A-4281-RAL9005	Hyperline ORK2A-4281-RAL9005 Открытая стойка 19-дюймовая (19"); 42U; высота 2070 мм; двухрамная; ширина 550 мм; глубина регулируется 800-1000 мм; цвет черный (RAL 9005)
42Uх550х600_RAL9005	42U	43.1	ORK2A-4268-RAL9005	Hyperline ORK2A-4268-RAL9005 Открытая стойка 19-дюймовая (19"); 42U; высота 2070 мм; двухрамная; ширина 550 мм; глубина регулируется 600-850 мм; цвет черный (RAL 9005)
32Uх550х800_RAL9005	32U	43.5	ORK2A-3281-RAL9005	Hyperline ORK2A-3281-RAL9005 Открытая стойка 19-дюймовая (19"); 32U; высота 1625 мм; двухрамная; ширина 550 мм; глубина регулируется 800-1000 мм; цвет черный (RAL 9005)

Технические характеристики

Общее
Категория	Оборудование для систем связи, сигнализации и пожарной безопасности
Тип	СКС
Материалы	Сталь, Сталь с порошковым покрытием
Сайт производителя	Перейти
Общие характеристики
Наименование ADSK Наименование	Открытая стойка 19-дюймовая
Обозначение ADSK Обозначение	ГОСТ 28601.2 (МЭК 297-2)
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Hyperline
Изготовитель	Hyperline
