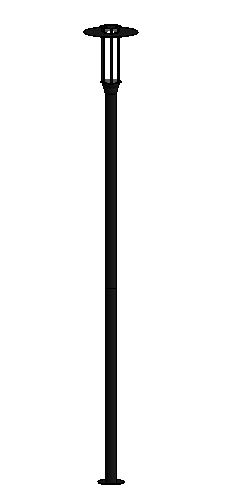

Стрит В (ДТУ-08, ОС) 30Вт - св-к ДТУ-08-AF (02, PC прозр., Ш черное) на опоре ОС 3,6 ЧС

Name: Стрит В (ДТУ-08, ОС) 30Вт - св-к ДТУ-08-AF (02, PC прозр., Ш черное) на опоре ОС 3,6 ЧС
Brand: ALFRESCO

Обновлено в 2018 году

Описание

Версия Revit 2016. Представленное семейство моделей разработано с учетом рекомендаций компании ALFRESCO и правил оформления строительной документации. Семейство выполнено в двух уровнях детализации с УГО в плане по ГОСТ 21.210-2014. Уличный садово-парковый светильник ДТУ-08-AF ""Стрит-В"" со светодиодной комплектацией гармонично вписывается в пространства скверов, коттеджных поселков, парковок и торговых центров. Высокая эффективность при низком электропотреблении, экологическая безопасность, обеспечивают ему широкое применение.

Файлы для скачивания


rvt	spetsifikatsiya_alfresco.rvt	36.8 MB	Revit 2016
rfa	svetilnik_alfresco_strit-b_dtu-08_os_i_dtu-08_ossv.rfa	724 KB	Revit 2016
ifc	svetilnik_alfresco_strit-b_dtu-08_os_30vt.ifc	652 KB	IFC2X3
pdf	alfresco-instruktsiya_po_rabote_s_modelyami.pdf	1.7 MB	—

Типоразмеры (4)

Наименование	Артикул ADSK Артикул	Масса ADSK Масса	Модель ADSK Модель	Наименование ADSK Наименование	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Полная установленная мощность	Световой поток	Файл фотометрической сетки
Стрит В (ДТУ-08, ОС) 30Вт	1105001040	36	Стрит-А(ДТУ-07, ОС)	Стрит В (ДТУ-08, ОС) 30Вт - св-к ДТУ-08-AF (02, PC прозр., Ш черное) на опоре ОС 3,6 ЧС	30 Вт	31 В·А	31 В·А	4200 лм	ДТУ-08-AF Street B 30W.ies
Стрит В (ДТУ-08, ОССв) 30Вт	1105001251	35	Стрит-В (ДТУ-08, ОССв)	Стрит В (ДТУ-08, ОССв) 30Вт - св-к ДТУ-08-AF (02, PC прозр., Ш черное) на опоре ОССв 3,6 ЧС	30 Вт	31 В·А	31 В·А	4200 лм	ДТУ-08-AF Street B 30W.ies
Стрит В (ДТУ-08, ОС) 50Вт	1105002240	37	Стрит-В (ДТУ-08, ОС)	Стрит В (ДТУ-08, ОС) 50Вт - св-к ДТУ-08-AF (02, PC прозр., Ш черное) на опоре ОС 3,6 ЧС	50 Вт	52 В·А	52 В·А	6000 лм	ДТУ-08-AF Street B 50W.ies
Стрит В (ДТУ-08, ОССв) 50Вт	1105002250	36	Стрит-В (ДТУ-08, ОССв)	Стрит В (ДТУ-08, ОССв) 50Вт - св-к ДТУ-08-AF (02, PC прозр., Ш черное) на опоре ОССв 3,6 ЧС	50 Вт	52 В·А	52 В·А	6000 лм	ДТУ-08-AF Street B 50W.ies

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Светотехника
Материалы	Металл, Стекло
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	4215 mm
Ширина	500 mm
Длина	500 mm
Вес	36000 g
Общие характеристики
Напряжение ADSK Напряжение	220 В
Ток ADSK Ток	0 А
Энергоэффективность ADSK Энергоэффективность	120 лм/Вт
Единица измерения ADSK_Единица измерения	шт
Классификация нагрузок ADSK_Классификация нагрузок	Освещение
