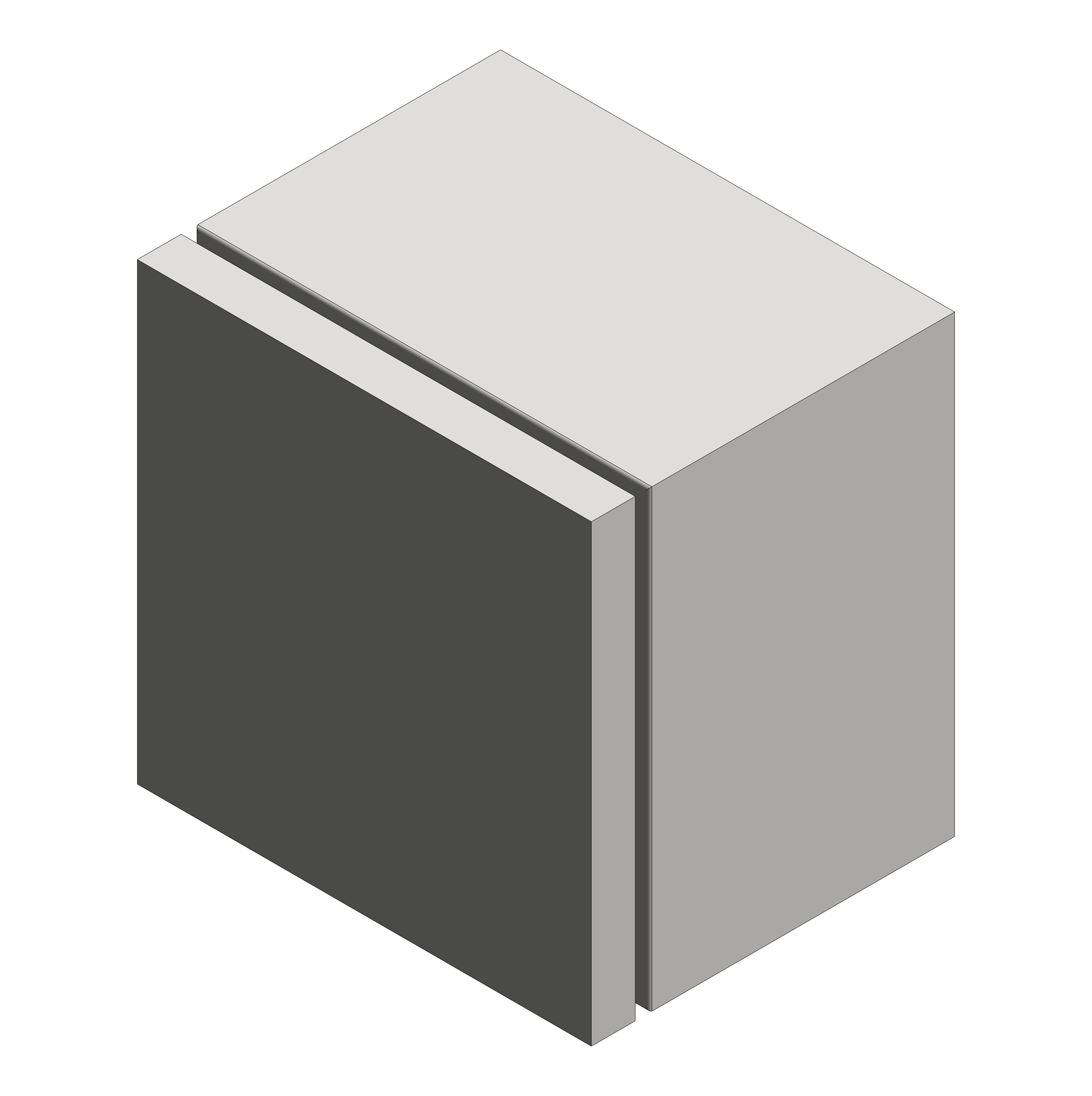

Сварной металлический корпус CDE из нержавеющей стали (AISI 316)

Name: Сварной металлический корпус CDE из нержавеющей стали (AISI 316)
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Назначение:
• для систем распределения электроэнергии и автоматизации технологических процессов. Материал:
• каркас и дверь: листовая сталь 1,5 мм;
• уплотнитель на двери: полиуретан. Отличительные особенности:
• степень пыле- и влагозащиты до IP66;
• степень ударопрочности – IK10. Комплект поставки:
• корпус, монтажные аксессуары. Чертежи:
• см. на сайте www.dkc.ru в разделе Поддержка

Файлы для скачивания


rfa	kns_boksycdebezflancev_aisi316_dkc.rfa	724 KB	Revit 2019
rvt	kns_metallicheskietrubycosmec_trubyizpoliamida_dkc.rvt	169.6 MB	Revit 2019
ifc	kns_boksycdebezflancev_aisi316_dkc.ifc	822 KB	IFC2X3
txt	kns_boksycdebezflancev_aisi316_dkc.txt	41 KB	—
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	3.0 MB	—

Типоразмеры (21)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое
150 x 150 x 120 мм	1.56	Сварной металлический корпус CDE из нержавеющей стали (AISI 316), 150 x 150 x 120 мм	R5CDE111202	Сварной металлический корпус CDE из нержавеющей стали (AISI 316), 150 x 150 x 120 мм
150 x 150 x 80 мм	1.36	Сварной металлический корпус CDE из нержавеющей стали (AISI 316), 150 x 150 x 80 мм	R5CDE11802	Сварной металлический корпус CDE из нержавеющей стали (AISI 316), 150 x 150 x 80 мм
200 x 200 x 120 мм	2.28	Сварной металлический корпус CDE из нержавеющей стали (AISI 316), 200 x 200 x 120 мм	R5CDE221202	Сварной металлический корпус CDE из нержавеющей стали (AISI 316), 200 x 200 x 120 мм
200 x 200 x 80 мм	1.88	Сварной металлический корпус CDE из нержавеющей стали (AISI 316), 200 x 200 x 80 мм	R5CDE22802	Сварной металлический корпус CDE из нержавеющей стали (AISI 316), 200 x 200 x 80 мм
300 x 150 x 120 мм	0	Сварной металлический корпус CDE из нержавеющей стали (AISI 316), 300 x 150 x 120 мм	R5CDE311202	Сварной металлический корпус CDE из нержавеющей стали (AISI 316), 300 x 150 x 120 мм

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Шкафы и боксы
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Группирование ADSK Группирование	Металлический корпус
Материал ADSK Материал	DKC_Сталь_Нержавеющая_AISI 316L
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
DKC_Степень защиты	IP66
