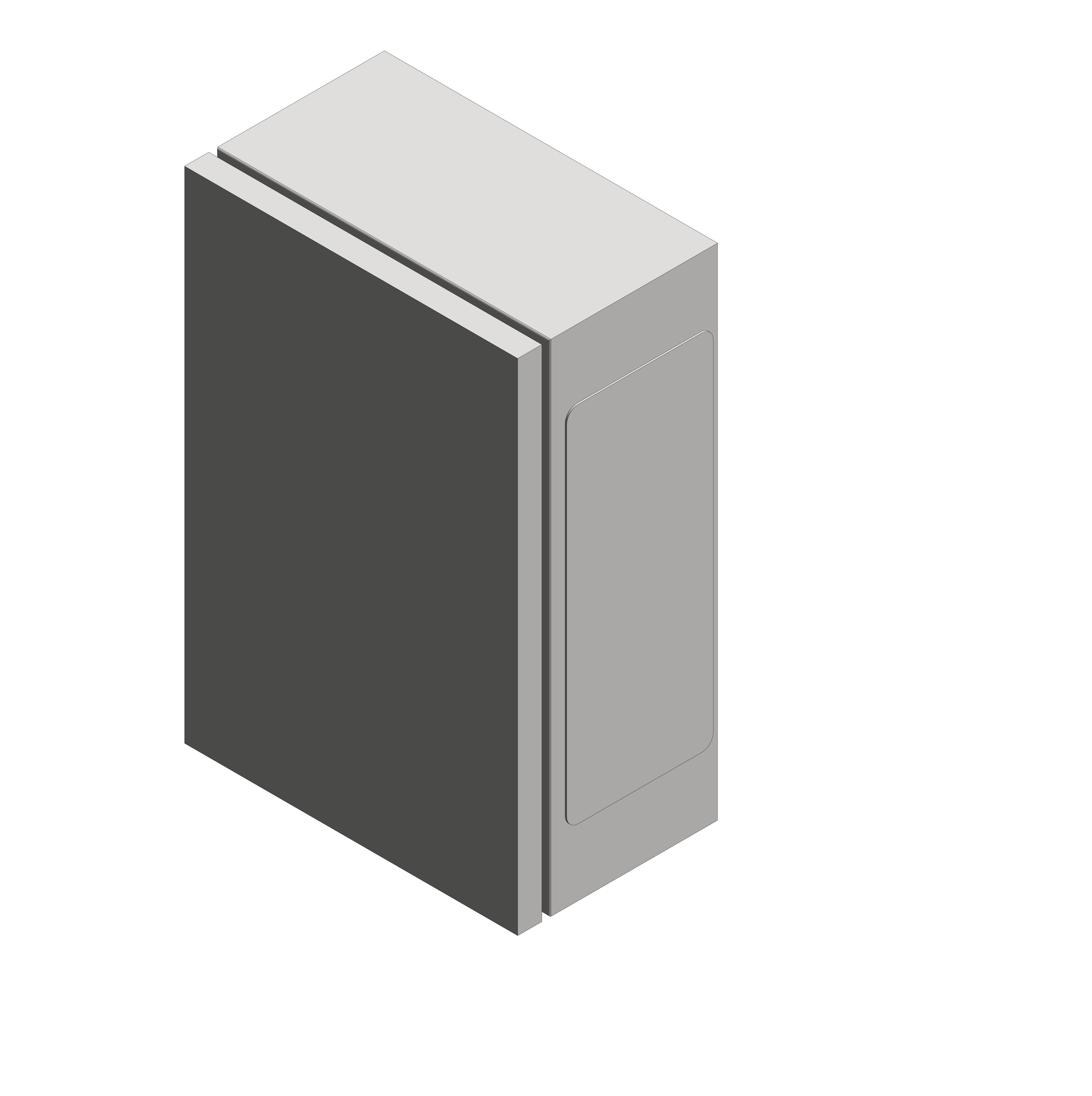

Сварной металлический корпус CDE, с фланцами

Name: Сварной металлический корпус CDE, с фланцами
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Назначение:
• для систем распределения электроэнергии и автоматизации технологических процессов. Материал:
• каркас и дверь: листовая сталь 1,5 мм;
• уплотнитель на двери: полиуретан. Отличительные особенности:
• степень пыле- и влагозащиты до IP66;
• степень ударопрочности – IK10. Комплект поставки:
• корпус, монтажные аксессуары. Чертежи:
• см. на сайте www.dkc.ru в разделе Поддержка.

Файлы для скачивания


rfa	kns_boksycdecflancami_dkc.rfa	708 KB	Revit 2019
rvt	kns_metallicheskietrubycosmec_trubyizpoliamida_dkc.rvt	169.6 MB	Revit 2019
ifc	kns_boksycdecflancami_dkc.ifc	654 KB	IFC2X3
txt	kns_boksycdecflancami_dkc.txt	14 KB	—
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	3.0 MB	—

Типоразмеры (12)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Два фланца сбоку	Один фланец сбоку	Три фланца сбоку	Фланец снизу
300х200х120 мм	3.8	Сварной металлический корпус CDE, 300х200х120 мм, с фланцами	R5CDE32120F	Сварной металлический корпус CDE, 300х200х120 мм, с фланцами	False	True	False	False
300х300х120 мм	3.8	Сварной металлический корпус CDE, 300х300х120 мм, с фланцами	R5CDE33120F	Сварной металлический корпус CDE, 300х300х120 мм, с фланцами	False	True	False	True
400х200х120 мм	6.1	Сварной металлический корпус CDE, 400х200х120 мм, с фланцами	R5CDE42120F	Сварной металлический корпус CDE, 400х200х120 мм, с фланцами	False	True	False	False
400х300х120 мм	6.1	Сварной металлический корпус CDE, 400х300х120 мм, с фланцами	R5CDE43120F	Сварной металлический корпус CDE, 400х300х120 мм, с фланцами	False	True	False	True
400х400х120 мм	7.5	Сварной металлический корпус CDE, 400х400х120 мм, с фланцами	R5CDE44120F	Сварной металлический корпус CDE, 400х400х120 мм, с фланцами	False	True	False	True

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Шкафы и боксы
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Группирование ADSK Группирование	Металлический корпус
Материал ADSK Материал	DKC_Сталь_Серый
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
DKC_Степень защиты	IP66
