Опора(L-park Г30)+Светильник(L-park STICK1) IP65 LEDEL

Семейства опоры и светильника для опоры L-park STICK-1 создано в Revit 2019.

В светильник встроен IES-файл, также доступен в папке с семейством. Светильник в категории светильников. Опора в категории обобщенные модели.

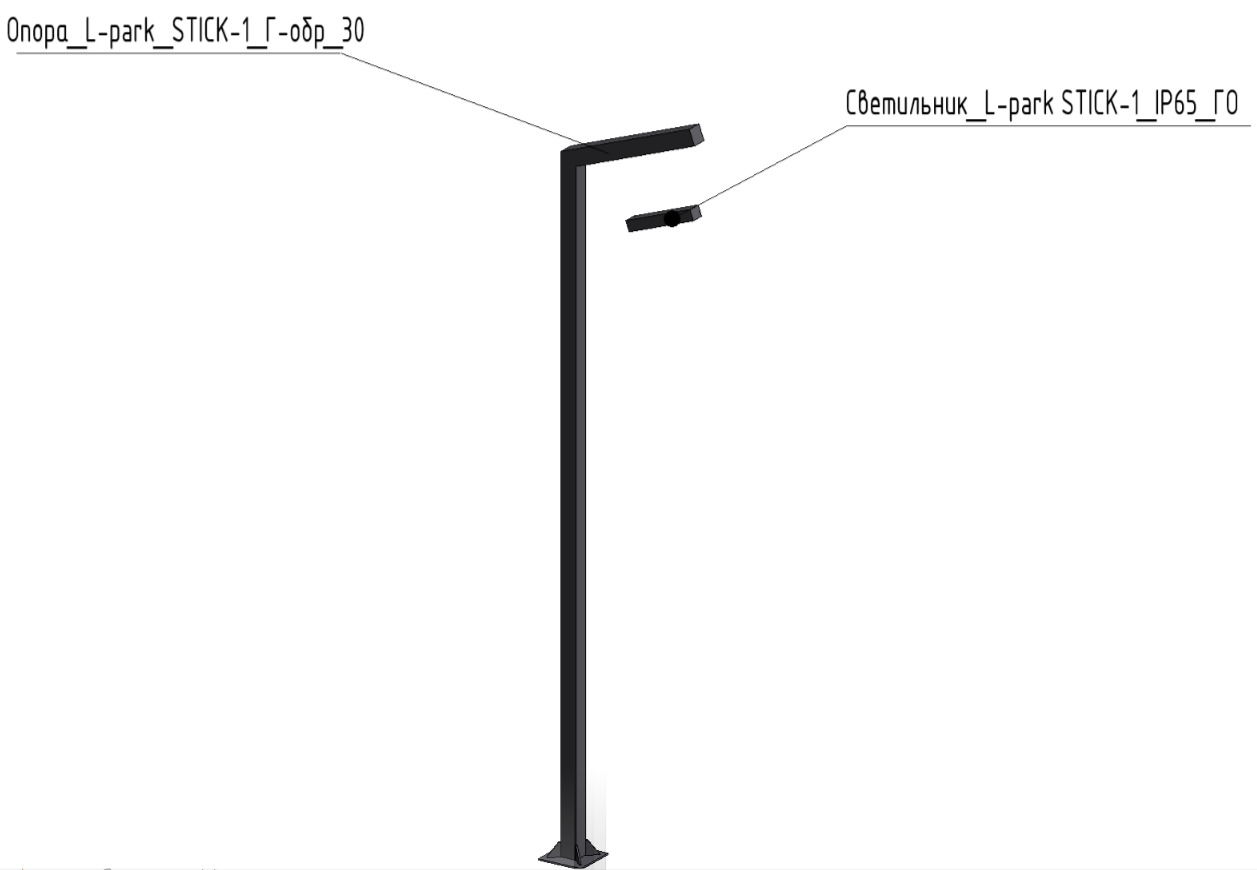

1) Опора_L-park_STICK-1_Г-обр_30.rfa - загружаем в проект.

2) Светильник_L-park STICK-1_IP65_ГО.rfa - загружаем в проект.

3) Расставляем опору на плане.

4) Вставляем вручную светильник в нишу под светильник в опоре.

5) Можно объединить в группу: опора и светильник с помощью функции "Создать группу" для удобства размещения следующих экземпляров.

6) Размножить "узел" в проекте.

7) Использовать спецификация по нескольким категориям (О_ЭОМ_10.Спецификация по нескольким категориям), ADSK_Количество = 1.

О продукте:

Опора для светильника L-park STICK, который предназначен для освещения городских пешеходных зон, набережных, парков, улиц и других открытых пространств.

Светильник на опоре предназначен для освещения городских пешеходных зон, набережных, парков, улиц и других открытых пространств.

Ссылки на продукт:

https://www.iek.ru/products/catalog/proektnaya_svetotekhnika_ledel_i_fereks/proektnoe_osveshchenie_ledel/svetilniki_dlya_parkovogo_osveshcheniya/dopolnitelnoe_oborudovanie_dlya_parkogo_osveshcheniya/l_park_stick_opora_g_obraznaya_30_goryachaya_tsinkovka_ledel

https://www.iek.ru/products/catalog/proektnaya_svetotekhnika_ledel_i_fereks/proektnoe_osveshchenie_ledel/svetilniki_dlya_parkovogo_osveshcheniya/l_park_stick/svetilnik_l_park_stick_1_30_sh9_740_01_p1_f1_220ac_ip65_go_ledel

Собрано (опора + светильник) в файле "Опора+Светильник Проект В сборе_ L-park STICK1.rvt"
