Разборный пластинчатый теплообменник ЭТ-004c - моноблок (41—70 пластин)

Name: Разборный пластинчатый теплообменник ЭТ-004c - моноблок (41—70 пластин)
Brand: НПО «ЭТРА»

Обновлено в 2020 году

Описание

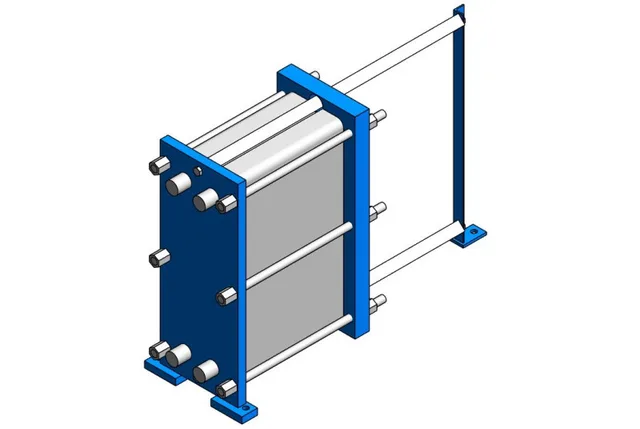

Версия Revit 2016. Семейство выполнено в двух уровнях детализации с УГО. Разборный пластинчатый теплообменник - это устройство для передачи тепла от греющего теплоносителя к нагреваемому через стенку гофрированных пластин из теплопроводных материалов. Теплообменники ЭТРА имеют следующее обозначение: ЭТ-ХХХХ-YY-ZZZ, где ХХХХ- цифровой код, указывающий на на модель используемой в теплообменнике пластины; YY - цифры, указывающие значение расчетного давления теплообменника, кгс/см2; ZZZ- цифры, указывающие количество пластин в теплообменнике.

Файлы для скачивания


rfa	etra_teploobmennik_et-004sm.rfa	724 KB	Revit 2016
rvt	etra_teploobmenniki_modeliispecifikaciya.rvt	28.1 MB	Revit 2016
ifc	et-004sm-2.ifc	805 KB	IFC2X3
pdf	teploobmennikietra_instrukciya.pdf	1.5 MB	—

Типоразмеры (4)

Наименование
ЭТ-004см (111-140 пластин)
ЭТ-004см (81-110 пластин)
ЭТ-004см (51-80 пластин)
ЭТ-004см (21-50 пластин)

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Теплообменники и баки
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	513 mm
Ширина	250 mm
Длина	735 mm
Вес	68000 g
Общие характеристики
Диаметр условный ADSK_Диаметр условный	32 мм
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО НПО «ЭТРА»
Изготовитель	ООО НПО «ЭТРА»
