Разборный пластинчатый теплообменник ЭТ-022с (331—420 пластин)

Name: Разборный пластинчатый теплообменник ЭТ-022с (331—420 пластин)
Brand: НПО «ЭТРА»

Обновлено в 2020 году

Описание

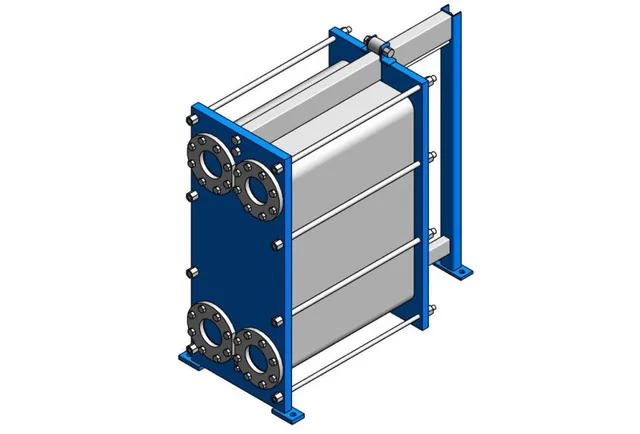

Версия Revit 2016. Семейство выполнено в двух уровнях детализации с УГО. Разборный пластинчатый теплообменник - это устройство для передачи тепла от греющего теплоносителя к нагреваемому через стенку гофрированных пластин из теплопроводных материалов. Теплообменники ЭТРА имеют следующее обозначение: ЭТ-ХХХХ-YY-ZZZ, где ХХХХ- цифровой код, указывающий на на модель используемой в теплообменнике пластины; YY - цифры, указывающие значение расчетного давления теплообменника, кгс/см2; ZZZ- цифры, указывающие количество пластин в теплообменнике.

Файлы для скачивания


rfa	etra_teploobmennik_et-022s.rfa	1.0 MB	Revit 2016
rvt	etra_teploobmenniki_modeliispecifikaciya.rvt	28.1 MB	Revit 2016
ifc	et-022s-5.ifc	4.7 MB	IFC2X3
pdf	teploobmennikietra_instrukciya.pdf	1.5 MB	—

Типоразмеры (7)

Наименование
ЭТ-022с (251-290 пластин)
ЭТ-022с (211-250 пластин)
ЭТ-022с (151-210 пластин)
ЭТ-022с (91-150 пластин)
ЭТ-022с (76-90 пластин)

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Теплообменники и баки
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	1149 mm
Ширина	560 mm
Длина	2622 mm
Вес	847000 g
Общие характеристики
Диаметр условный ADSK_Диаметр условный	100 мм
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО НПО «ЭТРА»
Изготовитель	ООО НПО «ЭТРА»
