Разборный пластинчатый теплообменник ЭТ-019c (11—30 пластин)

Name: Разборный пластинчатый теплообменник ЭТ-019c (11—30 пластин)
Brand: НПО «ЭТРА»

Обновлено в 2020 году

Описание

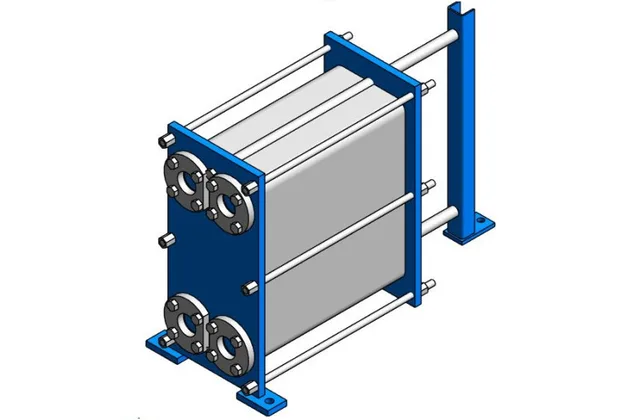

Версия Revit 2016. Семейство выполнено в двух уровнях детализации с УГО. Разборный пластинчатый теплообменник - это устройство для передачи тепла от греющего теплоносителя к нагреваемому через стенку гофрированных пластин из теплопроводных материалов. Теплообменники ЭТРА имеют следующее обозначение: ЭТ-ХХХХ-YY-ZZZ, где ХХХХ- цифровой код, указывающий на на модель используемой в теплообменнике пластины; YY - цифры, указывающие значение расчетного давления теплообменника, кгс/см2; ZZZ- цифры, указывающие количество пластин в теплообменнике.

Файлы для скачивания


rfa	etra_teploobmennik_et-019s.rfa	760 KB	Revit 2016
rvt	etra_teploobmenniki_modeliispecifikaciya.rvt	28.1 MB	Revit 2016
ifc	et-019s-0.ifc	1004 KB	IFC2X3
pdf	teploobmennikietra_instrukciya.pdf	1.5 MB	—

Типоразмеры (5)

Наименование
ЭТ-019с (191-250 пластин)
ЭТ-019с (136-190 пластин)
ЭТ-019с (76-135 пластин)
ЭТ-019с (31-75 пластин)
ЭТ-019с (5-30 пластин)

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Теплообменники и баки
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	958 mm
Ширина	475 mm
Длина	414 mm
Вес	200000 g
Общие характеристики
Диаметр условный ADSK_Диаметр условный	65 мм
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО НПО «ЭТРА»
Изготовитель	ООО НПО «ЭТРА»
Ключевая пометка
