Разборный пластинчатый теплообменник ЭТ-041с (51-80 пластин)

Name: Разборный пластинчатый теплообменник ЭТ-041с (51-80 пластин)
Brand: НПО «ЭТРА»

Обновлено в 2020 году

Описание

Версия Revit 2016. Семейство выполнено в двух уровнях детализации с УГО.

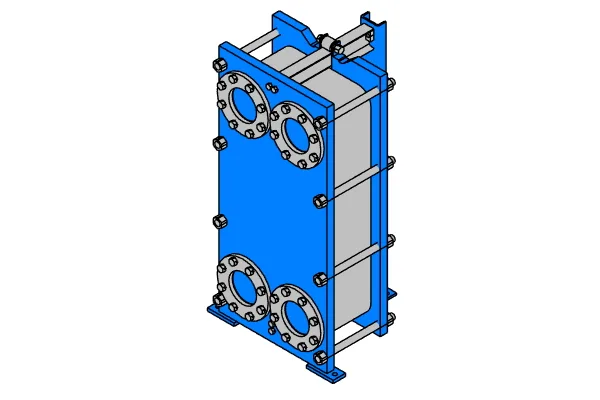

Разборный пластинчатый теплообменник - это устройство для передачи тепла от греющего теплоносителя к нагреваемому через стенку гофрированных пластин из теплопроводных материалов.
Теплообменники ЭТРА имеют следующее обозначение: ЭТ-ХХХХ-YY-ZZZ, где
ХХХХ- цифровой код, указывающий на на модель используемой в теплообменнике пластины;
YY - цифры, указывающие значение расчетного давления теплообменника, кгс/см2;
ZZZ- цифры, указывающие количество пластин в теплообменнике.

Файлы для скачивания


rfa	etra_teploobmennik_et-041s.rfa	1.0 MB	Revit 2016
rvt	etra_teploobmenniki_modeliispecifikaciya.rvt	28.1 MB	Revit 2016
ifc	041s-2.ifc	2.1 MB	IFC2X3
pdf	teploobmennikietra_instrukciya.pdf	1.5 MB	—

Типоразмеры (7)

Наименование
ЭТ-041с (301-430 пластин)
ЭТ-041с (5-50 пластин)
ЭТ-041с (51-80 пластин)
ЭТ-041с (81-130 пластин)
ЭТ-041с (131-220 пластин)

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Теплообменники и баки
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	1334 mm
Ширина	707 mm
Длина	920 mm
Вес	748000 g
Общие характеристики
Диаметр условный ADSK_Диаметр условный	150 мм
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО НПО «ЭТРА»
Изготовитель	ООО НПО «ЭТРА»
Ключевая пометка
