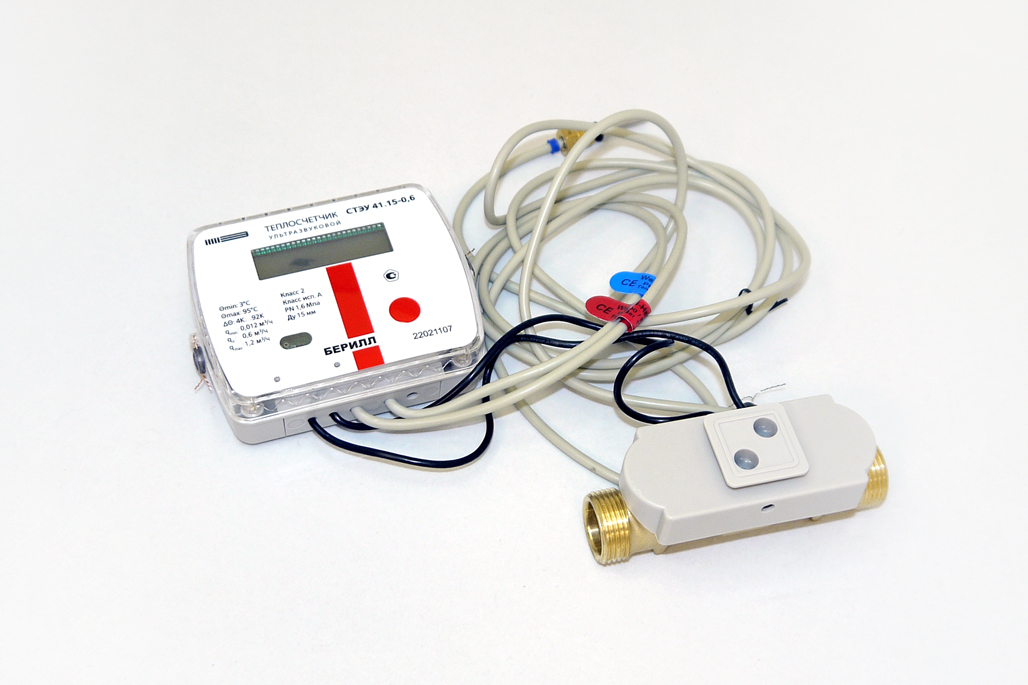

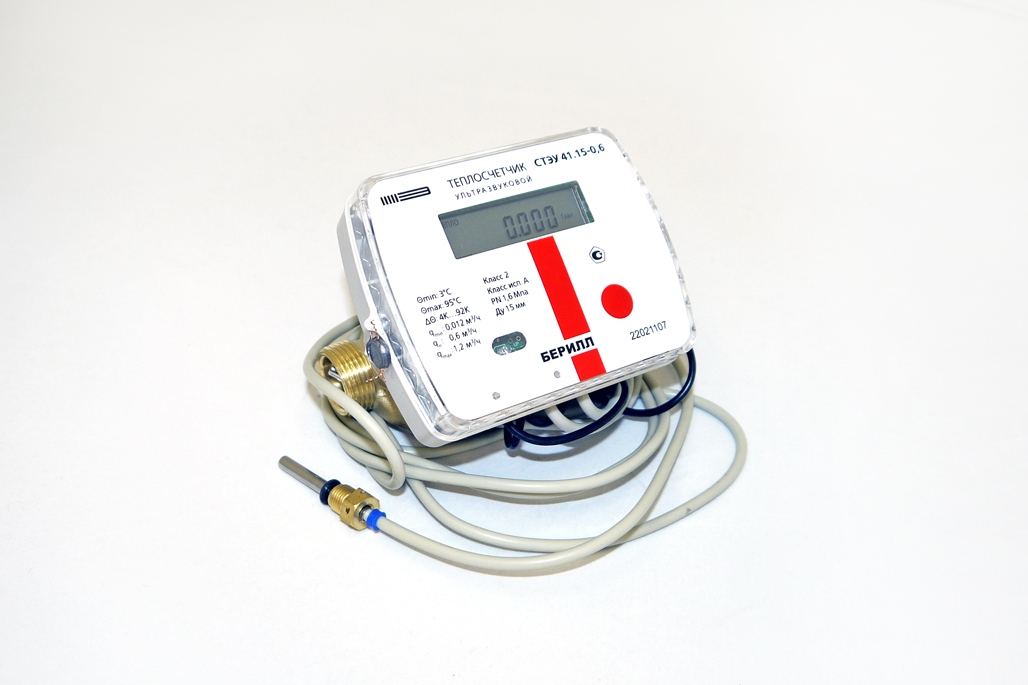

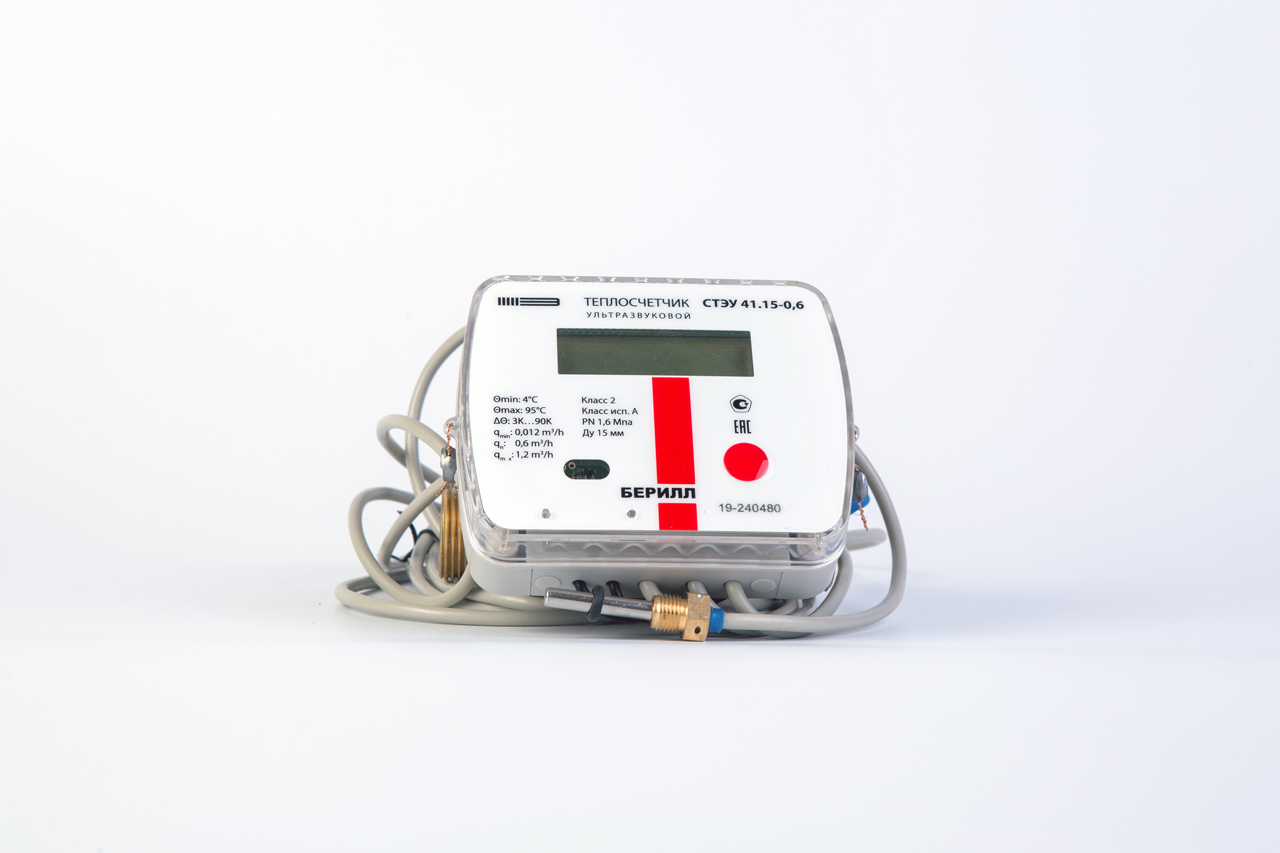

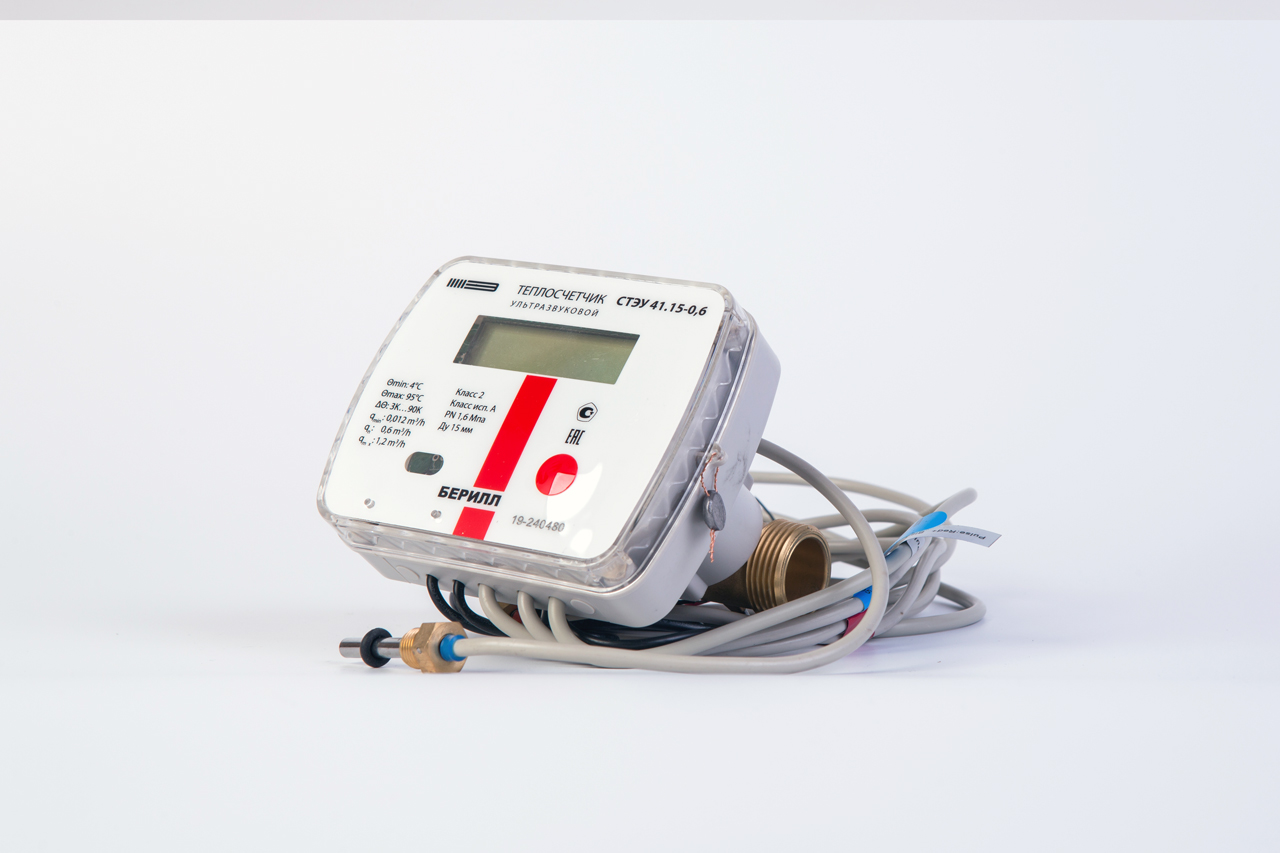

Теплосчетчик ультразвуковой БЕРИЛЛ СТЭУ 41 Ду=15, Qn=0,6, L=110, обратный трубопровод, M-bus шина

Name: Теплосчетчик ультразвуковой БЕРИЛЛ СТЭУ 41 Ду=15, Qn=0,6, L=110, обратный трубопровод, M-bus шина
Brand: НПП "ИБС

Обновлено в 2023 году

Описание

Счётчик тепла электронный ультразвуковой СТЭУ 41 «БЕРИЛЛ» предназначен для измерения и регистрации переданной тепловой энергии (количества теплоты), объёма теплоносителя и других параметров теплоносителя в закрытых водяных системах отопления. Принцип действия теплосчетчика состоит в обработке вычислителем измерительных сигналов, поступающих от датчика расхода, преобразователей температуры, вычисления, отображения тепловой энергии и других параметров теплоносителя.
Ультразвуковой расходомер измеряет расход, используя принцип разности времен прохождения ультразвукового сигнала по потоку и против потока теплоносителя. Расходомер связан с вычислителем единой конструкцией.
Соответствует техническим требованиям ГОСТ Р 1434-1-2011 «Теплосчетчики» и изготавливается по техническим условиям ТУ 26.51.53-004-17331698-2018.
Компактный теплосчетчик с большим ЖК-дисплеем. Съемный счетный модуль с установкой на 90 / 180 / 270 градусов. Расширенный динамический диапазон измерений. Учет тепла и холода в Гкал и в кВт/ч. Удобное меню. Архив 38 месяцев. Функция самодиагностики.
Ду 15 мм, L 110 мм, 3/4 дюйма, класс 2.
Qn=0,6 м3/ч, Qmin=0,012 м3/ч, Qmax=1,2 м3/ч.
Рабочее давление 1 МПа, потеря давления 0,025 МПа.
Температура от +3 до +95°C.
Трубопровод обратный.
Интерфейс: M-bus шина.

Файлы для скачивания


rvt	Itelma_проект_Revit.rvt	9.1 MB	Revit 2020
rfa	itelma_ultrazvukovye_elektronnye_schetchiki_teplov.rfa	812 KB	Revit 2019
pdf	BERILL_STEU41_pasport.pdf	4.9 MB	—
pdf	BERILL_STEU41_TO.pdf	1.7 MB	—
pdf	BERILL_STEU41_SUT.pdf	412 KB	—

Типоразмеры (40)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Диаметр условный ADSK_Диаметр условный	Код изделия ADSK_Код изделия	Расход жидкости ADSK_Расход жидкости	Место установки	Передача данных
СТЭУ41.15-0,6-(1,2)-К2-Т1-I	0.75	Теплосчетчик СТЭУ 41 БЕРИЛЛ ультразвуковой СТЭУ41.15-0.6-(1.2)-К2-Т1-I	15 мм	СТЭУ41.15-0.6-(1.2)-К2-Т1-I	0.6 м³/ч	прямой трубопровод	импульсный выход
СТЭУ41.15-0,6-(1,2)-К2-Т1-М	0.75	Теплосчетчик СТЭУ 41 БЕРИЛЛ ультразвуковой СТЭУ41.15-0.6-(1.2)-К2-Т1-М	15 мм	СТЭУ41.15-0.6-(1.2)-К2-Т1-М	0.6 м³/ч	прямой трубопровод	М-bus шина
СТЭУ41.15-0,6-(1,2)-К2-Т1-R	0.75	Теплосчетчик СТЭУ 41 БЕРИЛЛ ультразвуковой СТЭУ41.15-0.6-(1.2)-К2-Т1-R	15 мм	СТЭУ41.15-0.6-(1.2)-К2-Т1-R	0.6 м³/ч	прямой трубопровод	RS 485
СТЭУ41.15-0,6-(1,2)-К2-Т1-L	0.75	Теплосчетчик СТЭУ 41 БЕРИЛЛ ультразвуковой СТЭУ41.15-0.6-(1.2)-К2-Т1-L	15 мм	СТЭУ41.15-0.6-(1.2)-К2-Т1-L	0.6 м³/ч	прямой трубопровод	LoRaWAN
СТЭУ41.15-0,6-(1,2)-К2-Т1-N	0.75	Теплосчетчик СТЭУ 41 БЕРИЛЛ ультразвуковой СТЭУ41.15-0.6-(1.2)-К2-Т1-N	15 мм	СТЭУ41.15-0.6-(1.2)-К2-Т1-N	0.6 м³/ч	прямой трубопровод	без внешнего интерфейса

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Датчики и показывающие приборы
Материалы	Прочее, Пластик, Латунь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	95 mm
Ширина	80 mm
Длина	117 mm
Вес	750 g
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	Латунь
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО «Научно-производственное предприятие «ИТЭЛМА Билдинг Системс»
Материал наименование ADSK_Материал наименование	Латунь
