Тепловая завеса электрическая стационарная с водяным теплообменником BHC-D22-W35-BS

Name: Тепловая завеса электрическая стационарная с водяным теплообменником BHC-D22-W35-BS
Brand: Ballu

Обновлено в 2020 году

Описание

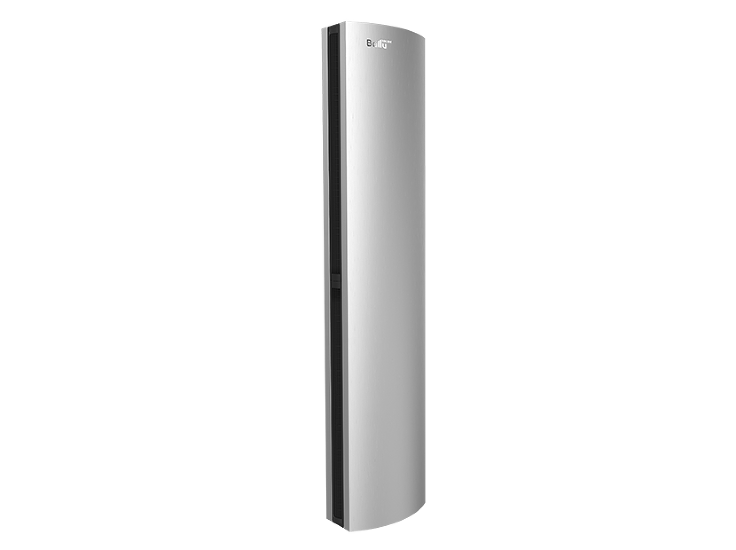

Версия Revit 2016. Представленное семейство моделей разработано с учетом рекомендаций компании и правил оформления строительной документации. Семейство выполнено в двух уровнях детализации с УГО по ГОСТ 21.210-2014. Дизайнерская тепловая водяная завеса серии STELLA Ballu BHC-D22-W35-BS – результат российско-германского сотрудничества в сфере обогрева помещений и эффективного энергосбережения. Симметричный корпус длиной 2,2 метра, с текстурой поверхности матовое серебро, позволяет размещать завесы с любой стороны от входной группы, в том числе и горизонтально над проемом.

Файлы для скачивания


rfa	bimlib_zavesateplovaya_ballu_stella-atlas.rfa	748 KB	Revit 2016
rvt	ballu_shablonspecifikaciimodeley_stella-atlas.rvt	3.1 MB	Revit 2016

Типоразмеры (4)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Напряжение ADSK Напряжение	Ток ADSK Ток	Количество фаз ADSK_Количество фаз	Количество фаз числовое ADSK_Количество фаз числовое	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Расход воздуха ADSK_Расход воздуха	Расход теплоносителя ADSK_Расход теплоносителя	Тепловая мощность ADSK_Тепловая мощность	BALLU ГидравлическоеСопротивление	BALLU Комплектация	BALLU НоминальнаяМощностьДвигателя	BALLU РасходВоздуха	BALLU СечениеПроводаПитания	BALLU СтепеньЗащиты	BALLU ТепловаяМощность	BALLU ТепловаяМощность1	BALLU ТепловаяМощность2	BALLU ТепловаяМощность3	BALLU ТепловаяМощность4	BALLU УвеличениеТемпературыВоздухаНаВыходеВМаксимальномРежимеНагрева	BALLU УровеньЗвуковогоДавления	BALLU Электропитание	Материал Корпус	Материал Основание	Описание
BHC-H22W35-DE	BHC-H22W35-DE	90	Тепловая завеса электрическая стационарная с водяным теплообменником BHC-H22W35-DE	220 В	2 А	1	1	0 кВт	420 В·А	5000.0 м³/ч	1.1 м³/ч	31 кВт	4.4 Па	Пульт управления, основание для напольной установки	0 кВт	5000/3500/2800	3х1.0	IP21	21,9-45,7	31 кВт	36 кВт	25 кВт	30 кВт	18.66	56	230	BALLU_Корпус_АлюминийСерый	BALLU_Корпус_АлюминийСерый	Интерьерные завесы серии ATLAS – эффективное решение для защиты входных групп коммерческих помещений с повышенными требованиями к внешнему виду техники. Нагрев воздуха осуществляется при помощи, устойчивого к гидроударам, медно-алюминиевого теплообменника с максимальным рабочим давлением 16 бар и максимальной температурой теплоносителя 150°С.
BHC-D20-W35-BS	BHC-D20-W35-BS	105	Тепловая завеса электрическая стационарная с водяным теплообменником BHC-D20-W35-BS	380 В	3 А	3	3	1 кВт	1325 В·А	4700.0 м³/ч	1.2 м³/ч	35 кВт	3.0 Па	Пульт управления	1 кВт	4700/2800/1900	5х1.0	IP20	24,3-49,1	35 кВт	41 кВт	28 кВт	34 кВт	22.404255	61	400	BALLU_Корпус_НержавеющаяСтальШлифованная	BALLU_Корпус_НержавеющаяСтальШлифованная	Дизайнерская тепловая водяная завеса серии STELLA Ballu BHC-D20-W35-BS – результат российско-германского сотрудничества в сфере обогрева помещений и эффективного энергосбережения. Симметричный корпус длиной 2 метра, с текстурой поверхности матовое серебро, позволяет размещать завесы с любой стороны от входной группы, в том числе и горизонтально над проемом.
BHC-D22-W35-BS	BHC-D22-W35-BS	125	Тепловая завеса электрическая стационарная с водяным теплообменником BHC-D22-W35-BS	380 В	3 А	3	3	1 кВт	1325 В·А	4700.0 м³/ч	1.2 м³/ч	35 кВт	3.0 Па	Пульт управления	1 кВт	4700/2800/1900	5х1.0	IP20	24,3-49,1	35 кВт	41 кВт	28 кВт	34 кВт	22.404255	61	400	BALLU_Корпус_НержавеющаяСтальШлифованная	BALLU_Корпус_НержавеющаяСтальШлифованная	Дизайнерская тепловая водяная завеса серии STELLA Ballu BHC-D22-W35-BS – результат российско-германского сотрудничества в сфере обогрева помещений и эффективного энергосбережения. Симметричный корпус длиной 2,2 метра, с текстурой поверхности матовое серебро, позволяет размещать завесы с любой стороны от входной группы, в том числе и горизонтально над проемом.
BHC-D25-W45-BS	BHC-D25-W45-BS	145	Тепловая завеса электрическая стационарная с водяным теплообменником BHC-D25-W45-BS	380 В	3 А	3	3	2 кВт	1590 В·А	5600.0 м³/ч	1.6 м³/ч	44 кВт	6.0 Па	Пульт управления	2 кВт	5600/3800/1900	5х1.0	IP20	30,9-62,8	44 кВт	51 кВт	36 кВт	43 кВт	23.517857	61	400	BALLU_Корпус_НержавеющаяСтальШлифованная	BALLU_Корпус_НержавеющаяСтальШлифованная	Дизайнерская тепловая водяная завеса серии STELLA Ballu BHC-D25-W45-BS – результат российско-германского сотрудничества в сфере обогрева помещений и эффективного энергосбережения. Симметричный корпус длиной 2,5 метра, с текстурой поверхности матовое серебро, позволяет размещать завесы с любой стороны от входной группы, в том числе и горизонтально над проемом.

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Металл
Каталог	Перейти
Документация	Перейти
Размеры
Высота	2214 mm
Ширина	500 mm
Длина	350 mm
Вес	125000 g
Общие характеристики
Группирование ADSK Группирование	ОВ
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Ballu
Классификация нагрузок ADSK_Классификация нагрузок	ОВК
