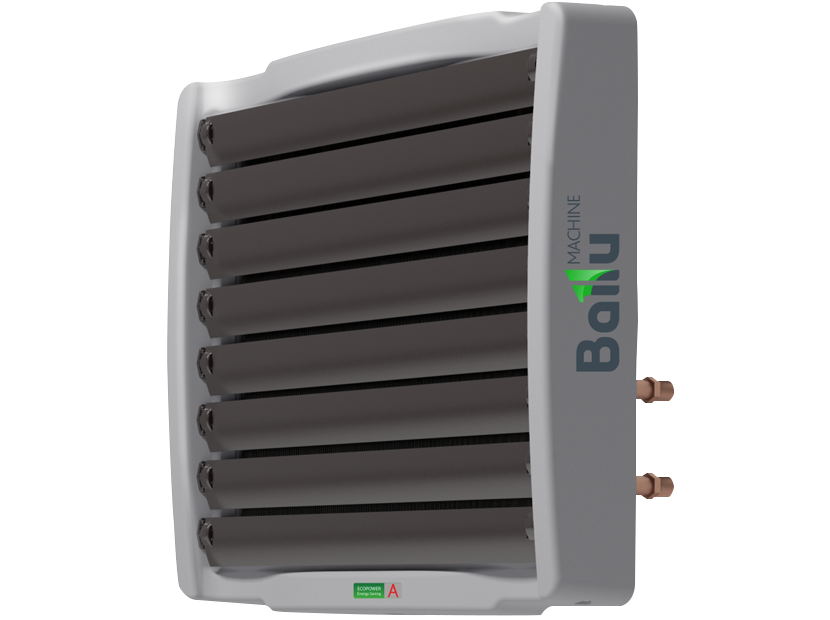

Тепловентилятор электрический стационарный с водяным теплообменником Ballu BHP-W2-60

Name: Тепловентилятор электрический стационарный с водяным теплообменником Ballu BHP-W2-60
Brand: Ballu

Обновлено в 2020 году

Описание

Версия Revit 2016. Версия файлов 2.0. Представленное семейство моделей разработано с учетом рекомендаций производителя и правил оформления строительной документации. Семейство выполнено в двух уровнях детализации с УГО по ГОСТ 21.210-2014. Модель выполнена с учетом монтажа на кронштейне. Параметры семейства позволяют изменять угол положения в вертикальной и горизонтальной плоскостях. Выполнена визуализация воздушной струи воздуха. Водяной тепловентилятор Ballu BHP-W2-60 – прибор для обогрева промышленных и складских помещений большого объема. Двухрядный медно-алюминиевый теплообменник с увеличенной поверхностью теплоотдачи обеспечивает тепловую мощность до 71 кВт. Энергоэффективный внешнероторный двигатель с увеличенным сроком наработки на отказ от 30 000 часов обеспечивает производительность 5700 м3/ч и длину струи теплового воздуха до 28 метров. Тепловентилятор может быть установлен при помощи стандартных резьбовых шпилек M8 или на универсальный кронштейн BHP-B2 (опция) который позволяет регулировать угол наклона в горизонтальной и вертикальной плоскости. Вы можете выбрать водяной тепловентилятор Ballu на основе отзывов и по самой выгодной цене в официальном интернет-магазине.

Файлы для скачивания


rvt	ballu_shablonspecifikaciimodeley_w2.rvt	3.1 MB	Revit 2016
rfa	bimlib_teploventilyator_ballu_w2.rfa	1.2 MB	Revit 2016
ifc	v1_ballu_teplovintilyator-b_w1_w2_bhp-w2-60.ifc	674 KB	IFC2X3

Типоразмеры (8)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Ток ADSK Ток	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Расход воздуха ADSK_Расход воздуха	Расход теплоносителя ADSK_Расход теплоносителя	Тепловая мощность ADSK_Тепловая мощность	BALLU ГидравлическоеСопротивление	BALLU НоминальнаяМощностьДвигателя	BALLU РасходВоздуха	BALLU ТепловаяМощность	BALLU ТепловаяМощность1	BALLU ТепловаяМощность2	BALLU ТепловаяМощность3	BALLU ТепловаяМощность4	BALLU УвеличениеТемпературыВоздухаНаВыходеВМаксимальномРежимеНагрева	Описание
BHP-W2-30	BHP-W2-30	21.3	Тепловентиляторы электрические стационарные с водяным теплообменником BHP-W2-30	2 А	350 Вт	0.35 кВт	6000 м³/ч	1.1 м³/ч	41.80 кВт	14.8 кПа	0.35 кВт	6000	6.7-41.8	24.90 кВт	29.00 кВт	20.60 кВт	24.60 кВт	23	Водяной тепловентилятор Ballu BHP-W2-30 – прибор для обогрева промышленных и складских помещений большого объема. Однорядный медно-алюминиевый теплообменник с увеличенной поверхностью теплоотдачи обеспечивает тепловую мощность до 42 кВт. А Энергоэффективный внешнероторный двигатель с увеличенным сроком наработки на отказ от 30 000 часов обеспечивает производительность 6000 м³/ч и длину струи теплового воздуха до 30 метров.
BHP-W2-60	BHP-W2-60	24	Тепловентиляторы электрические стационарные с водяным теплообменником BHP-W2-60	2 А	350 Вт	0.35 кВт	5700 м³/ч	1.8 м³/ч	71.00 кВт	11.0 кПа	0.35 кВт	5700	8.6-71	41.90 кВт	48.80 кВт	34.70 кВт	41.60 кВт	42	Водяной тепловентилятор Ballu BHP-W2-60 – прибор для обогрева промышленных и складских помещений большого объема. Двухрядный медно-алюминиевый теплообменник с увеличенной поверхностью теплоотдачи обеспечивает тепловую мощность до 71 кВт. А Энергоэффективный внешнероторный двигатель с увеличенным сроком наработки на отказ от 30 000 часов обеспечивает производительность 5700 м³/ч и длину струи теплового воздуха до 28 метров.
BHP-W2-90	BHP-W2-90	29	Тепловентиляторы электрические стационарные с водяным теплообменником BHP-W2-90	2 А	350 Вт	0.35 кВт	5500 м³/ч	2.6 м³/ч	101.90 кВт	13.7 кПа	0.35 кВт	5500	10.4-101.9	60.00 кВт	69.90 кВт	49.80 кВт	59.70 кВт	40	Водяной тепловентилятор Ballu BHP-W2-90 – прибор для обогрева промышленных и складских помещений большого объема. Трехрядный медно-алюминиевый теплообменник с увеличенной поверхностью теплоотдачи обеспечивает тепловую мощность до 102 кВт. А Энергоэффективный внешнероторный двигатель с увеличенным сроком наработки на отказ от 30 000 часов обеспечивает производительность 5500 м³/ч и длину струи теплового воздуха до 25 метров.
BHP-W2-40-S	BHP-W2-40-S	21.3	Тепловентиляторы электрические стационарные с водяным теплообменником BHP-W2-40-S	1 А	310 Вт	0.31 кВт	6000 м³/ч	1.07 м³/ч	41.82 кВт	14.8 кПа	0.31 кВт	6000/5400/4400	13.48-41.82	24.94 кВт	28.96 кВт	20.61 кВт	24.62 кВт	23	Водяной тепловентилятор Ballu BHP-W2-40-S – прибор для обогрева промышленных и складских помещений большого объема. Однорядный медно-алюминиевый теплообменник с увеличенной поверхностью теплоотдачи обеспечивает тепловую мощность до 42 кВт. А энергоэффективный трехскоростной двигатель с увеличенным сроком наработки на отказ от 30 000 часов обеспечивает производительность 6000 м³/ч и длину струи теплового воздуха до 30 метров, при этом не требует приобретения дорогостоящей автоматики для регулировки производительности.
BHP-W2-70-S	BHP-W2-70-S	24	Тепловентиляторы электрические стационарные с водяным теплообменником BHP-W2-70-S	1 А	310 Вт	0.31 кВт	5700 м³/ч	1.78 м³/ч	70.20 кВт	10.8 кПа	0.31 кВт	5700/4000/3400	17.97-70.2	41.44 кВт	48.28 кВт	34.32 кВт	41.09 кВт	42	Водяной тепловентилятор Ballu BHP-W2-70-S – прибор для обогрева промышленных и складских помещений большого объема. Двухрядный медно-алюминиевый теплообменник с увеличенной поверхностью теплоотдачи обеспечивает тепловую мощность до 71 кВт. А энергоэффективный трехскоростной двигатель с увеличенным сроком наработки на отказ от 30 000 часов обеспечивает производительность 5700 м³/ч и длину струи теплового воздуха до 28 метров, при этом не требует приобретения дорогостоящей автоматики для регулировки производительности.

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Пластик, Металл
Каталог	Перейти
Документация	Перейти
Размеры
Высота	770 mm
Ширина	325 mm
Длина	815 mm
Вес	24000 g
Общие характеристики
Группирование ADSK Группирование	ОВ
Количество ADSK Количество	1
Напряжение ADSK Напряжение	220 В
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Ballu
