Термоманометр ТМТБ, радиальное и осевое исполнение

Name: Термоманометр ТМТБ, радиальное и осевое исполнение
Brand: РОСМА

Обновлено 11 месяцев назад

Описание

Термоманометр (ТМТБ) – это комбинированный прибор, который предназначен для одновременного измерения и контроля избыточного давления и температуры неагрессивных к медным сплавам сред. Конструктивно термоманометр объединяет в себе два прибора – это манометр и термометр. В металлическом корпусе расположен цветовой циферблат с разделением секторов и двумя стрелками для указания давления и температуры. Прибор комплектуется клапаном, который предназначен для удобства подключения, а также позволяет демонтировать термоманометр без разгерметизации (слива) системы и остановки технологического процесса. Максимальное рабочее давление на клапане - 2,5 МПа. Область применения: системы отопления, водоснабжение, бойлеры, паровые котлы и т. д.

Файлы для скачивания


rfa	РОСМА_Термоманометр.rfa	1.4 MB	Revit 2018
stp	РОСМА_Термоманометр_ТМТБ-41Р-L46.stp	732 KB	—
stp	РОСМА_Термоманометр_ТМТБ-31Р-L46.stp	684 KB	—
stp	РОСМА_Термоманометр_ТМТБ-31Р-L64.stp	684 KB	—
stp	РОСМА_Термоманометр_ТМТБ-31Р-L100.stp	684 KB	—

Типоразмеры (4)

Наименование	Исполнение	Описание	Осевое присоединение	Радиальное присоединение

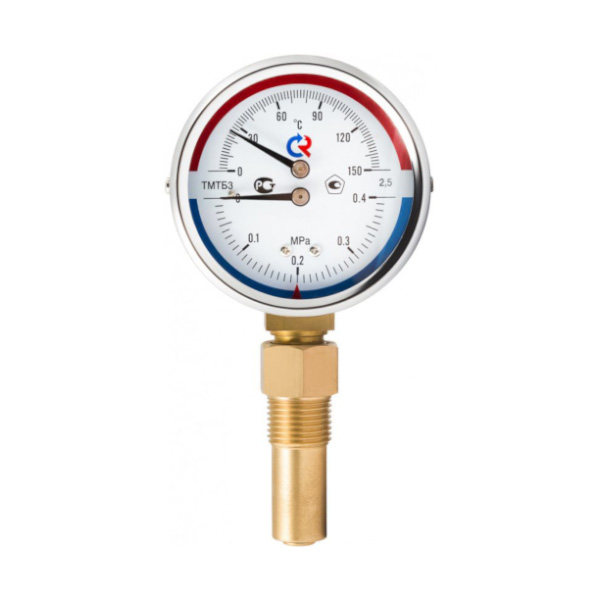

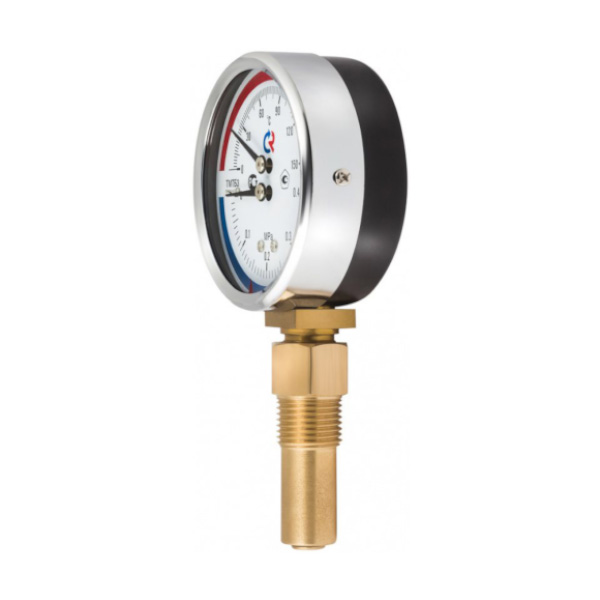

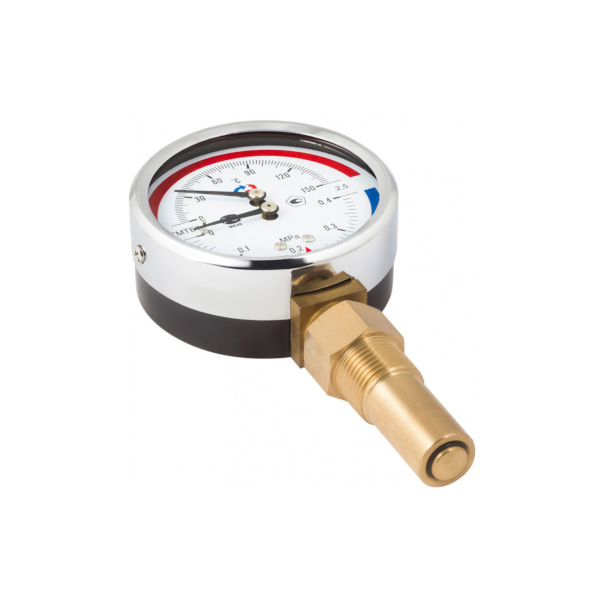

ТМТБ-31Р	31	Тип ТМТБ. Термоманометр радиальный — комбинированный прибор, предназначенный для измерения температуры и избыточного давления неагрессивных к медным сплавам сред в системах теплоснабжения и водоснабжения.	False	True

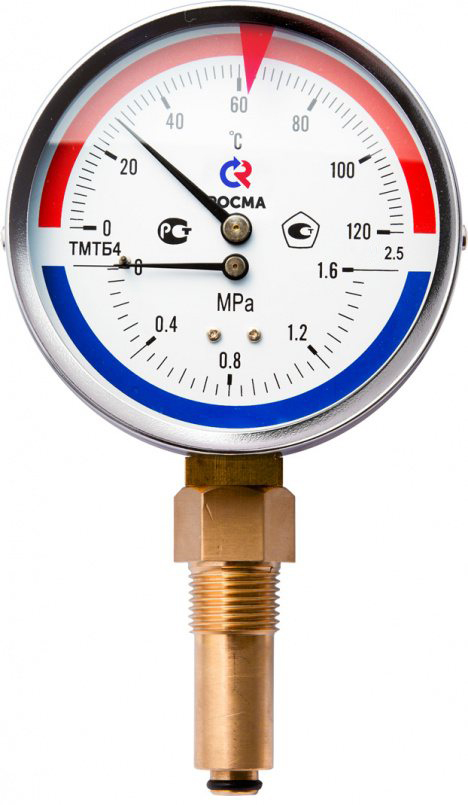

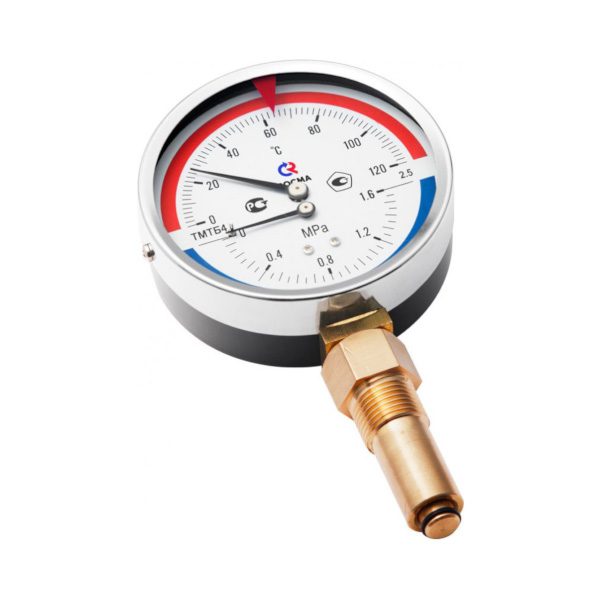

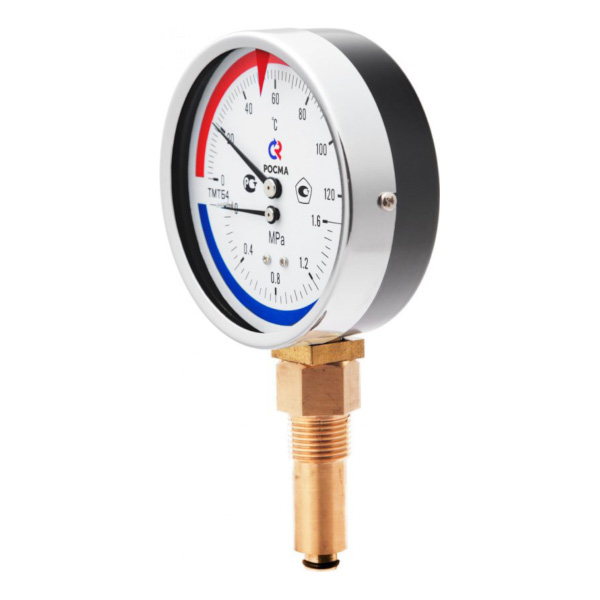

ТМТБ-41Р	41	Тип ТМТБ. Термоманометр радиальный — комбинированный прибор, предназначенный для измерения температуры и избыточного давления неагрессивных к медным сплавам сред в системах теплоснабжения и водоснабжения.	False	True

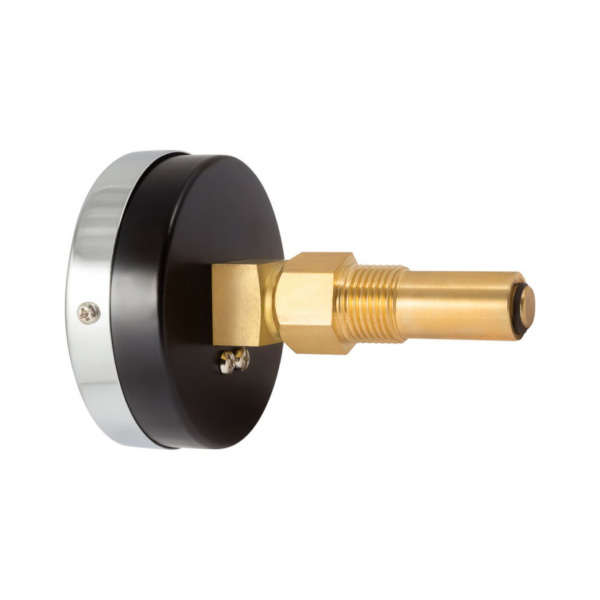

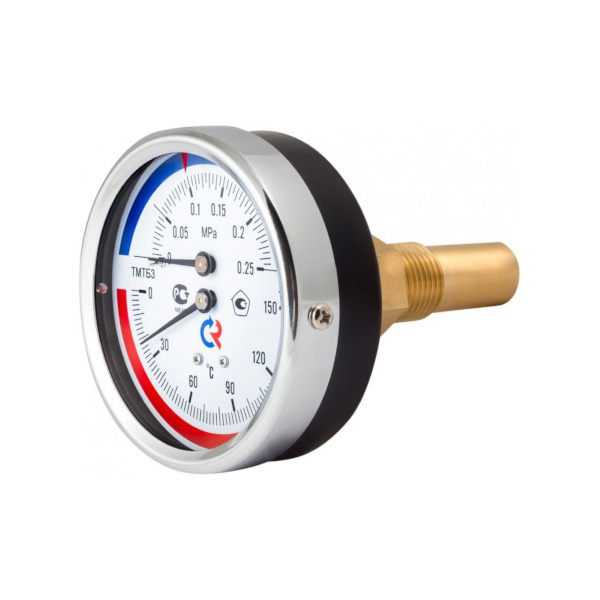

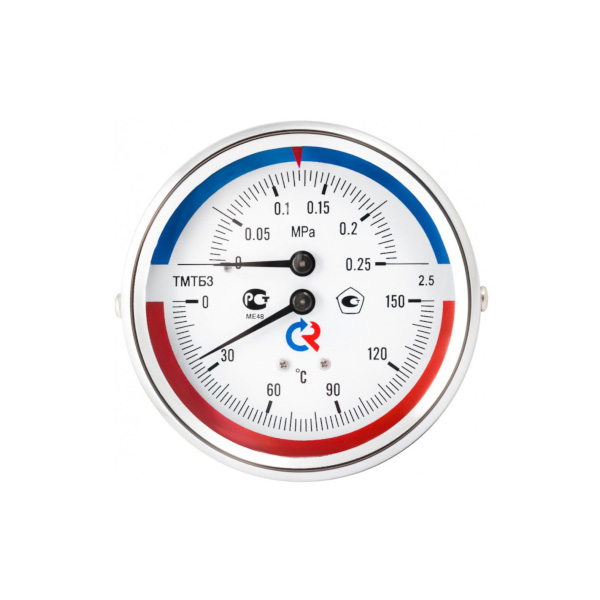

ТМТБ-31Т	31	Тип ТМТБ. Термоманометр осевой — комбинированный прибор, предназначенный для измерения температуры и избыточного давления неагрессивных к медным сплавам сред в системах теплоснабжения и водоснабжения.	True	False

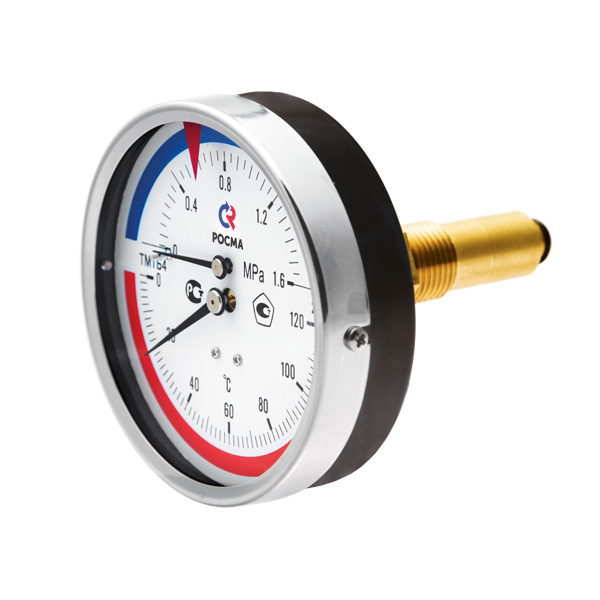

ТМТБ-41Т	41	Тип ТМТБ. Термоманометр осевой — комбинированный прибор, предназначенный для измерения температуры и избыточного давления неагрессивных к медным сплавам сред в системах теплоснабжения и водоснабжения.	True	False

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Датчики и показывающие приборы
Материалы	Сталь, Медь, Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Author (e-mail)	project@epicon.biz
Copyright	EPICON
DN	15.00 мм
