Щеточный ввод TLK-BRSH
Обновлено в 2023 годуОписание

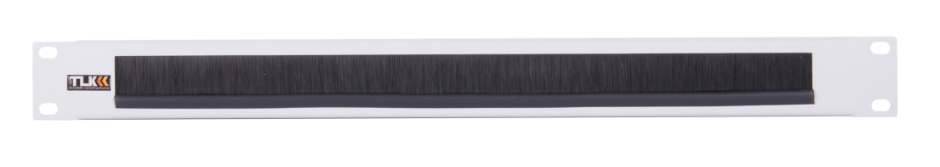

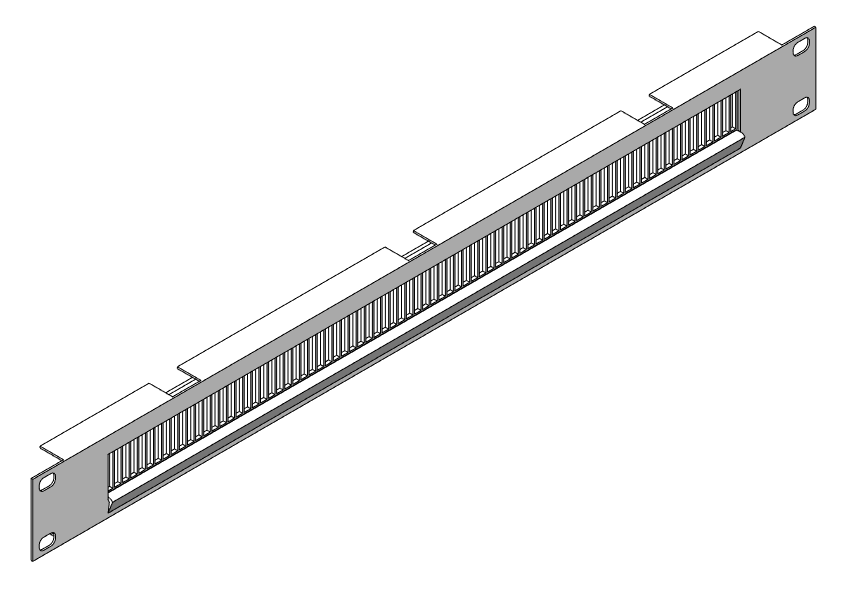

Панель 19" с щеточным вводом, 1U предназначена для организации ввода кабеля в шкафы и стойки. Позволяет использовать её как альтернативу стандартным заглушкам высотой 1U. Щеточный ввод состоит из металлического корпуса с установленной в нём щетиной. Корпус на торцах имеет крепёжные отверстия для монтажа панели на 19” направляющих. Внутри корпуса ввода имеются удерживающие щетину пазы. Панель выполнена в системе несущих конструкций серии 482,6 мм ГОСТ 28601-90 (19-дюймовому стандарту IEC 297). Панель изготовлена в климатическом исполнении УХЛ категории 4.2 по ГОСТ 15150-69 и предназначен для эксплуатации в закрытых помещениях при температуре окружающего воздуха от +1°С до +40°С и относительной влажности окружающего воздуха до 80% при 25°С.
Файлы для скачивания
| rfa | tlk_shchetochnyyvvoddlyashkafov_tlk_brsh_1u_vk_gy.rfa | 552 KB | Revit 2019 | |
| rvt | tlk_fayl-katalog_shkafyikomplektuyushchie.rvt | 88.7 MB | Revit 2019 | |
| instrukciya_shkafyiihnapolnenie_tlk.pdf | 1.7 MB | — |
Типоразмеры (2)
| Наименование | Марка ADSK Марка | Материал ADSK Материал | Обозначение ADSK Обозначение | Материал наименование ADSK_Материал наименование |
|---|---|---|---|---|
| TLK_BRSH_1U_BK | TLK-BRSH-1U-BK | Тайле_Условный_Черный | TLK-BRSH-1U-BK | Черный (RAL 9005) |
| TLK_BRSH_1U_GY | TLK-BRSH-1U-GY | Тайле_Условный_Серый | TLK-BRSH-1U-GY | TLK-BRSH-1U-GY |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем связи, сигнализации и пожарной безопасности |
| Тип | Серверы, мониторы, комплектующие ПК |
| Материалы | Сталь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Документация | Перейти |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Масса Текст ADSK Масса Текст | 0.25 |
| Наименование ADSK Наименование | Щёточный ввод 19", 1U, для настенных, напольных шкафов и открытых монтажных стоек, BK |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | ООО "Тайле Рус" |
