Панель с рейков TLK-EP25
Обновлено в 2023 годуОписание

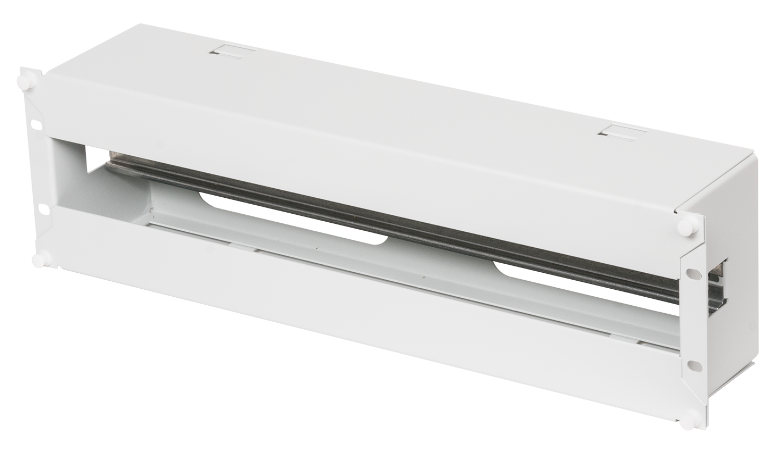

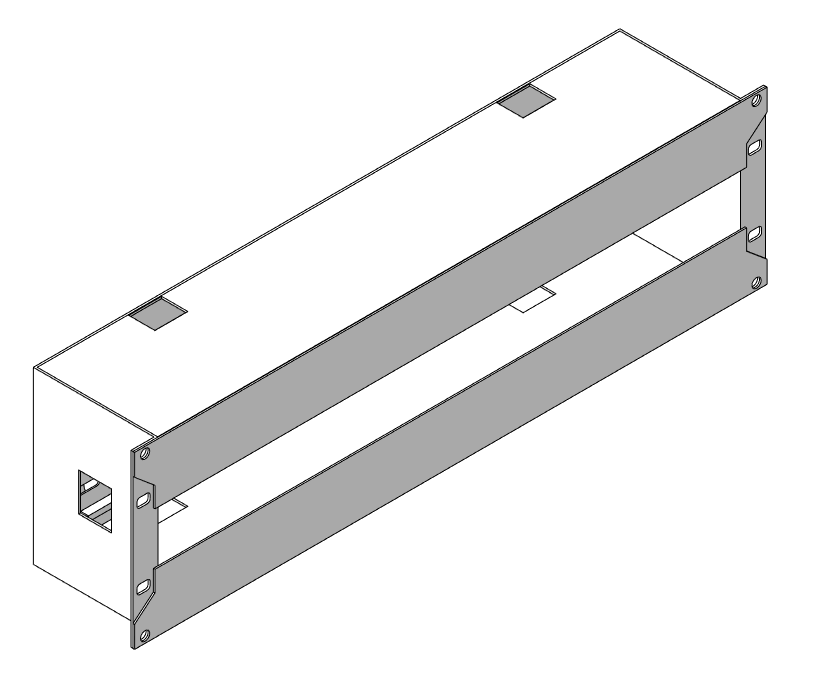

Панель 19" с DIN-рейкой, 3U предназначена для организации ввода внешнего электропитания в шкафы и стойки. Позволяет разместить до 25 автоматов шириной 17,5 мм электропитания по стандарту DIN 43880. Панель 19" с DIN-рейкой, 3U состоит из корпуса с установленной в нём DIN-рейкой длиной 443 мм и двух легкосъёмных крышек, установленных сверху и снизу. Корпус на торцах имеет крепёжные отверстия для монтажа панели на 19” направляющих. Сзади корпуса выполнены 4 паза (150х32 мм) для подвода-вывода кабелей. На передней части панели сверху и снизу установлены легкосъёмные крышки на защёлках. Конструкция позволяет беспрепятственно осуществлять выводы кабелей.
Файлы для скачивания
| rvt | tlk_fayl-katalog_shkafyikomplektuyushchie.rvt | 88.7 MB | Revit 2019 | |
| rfa | tlk_panelsreykoy_tlk_ep25_3u_gy_vk.rfa | 664 KB | Revit 2019 | |
| instrukciya_shkafyiihnapolnenie_tlk.pdf | 1.7 MB | — |
Типоразмеры (2)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Материал ADSK Материал | Наименование ADSK Наименование | Обозначение ADSK Обозначение | Материал наименование ADSK_Материал наименование |
|---|---|---|---|---|---|---|---|
| TLK_EP25_3U_GY | TLK-EP25-3U-GY | 2.51 | 2.51 | Тайле_Условный_Серый | Панель 19" с DIN-рейкой, 3U, GY | TLK-EP25-3U-GY | Светло-серый (RAL 7035) |
| TLK_EP25_3U_BK | TLK-EP25-3U-BK | 2.46 | 2.46 | Тайле_Условный_Черный | Панель 19" с DIN-рейкой, 3U, BK | TLK-EP25-3U-BK | Черный (RAL 9005) |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем связи, сигнализации и пожарной безопасности |
| Тип | Серверы, мониторы, комплектующие ПК |
| Материалы | Сталь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Документация | Перейти |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | ООО "Тайле Рус" |
| Наименование краткое ADSK_Наименование краткое | Панель с рейкой |
| Изготовитель | ООО "Тайле Рус" |
