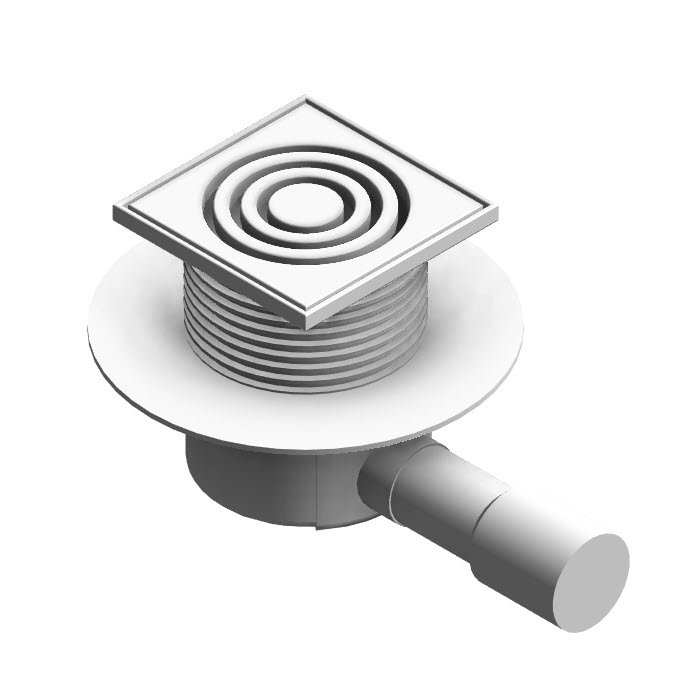

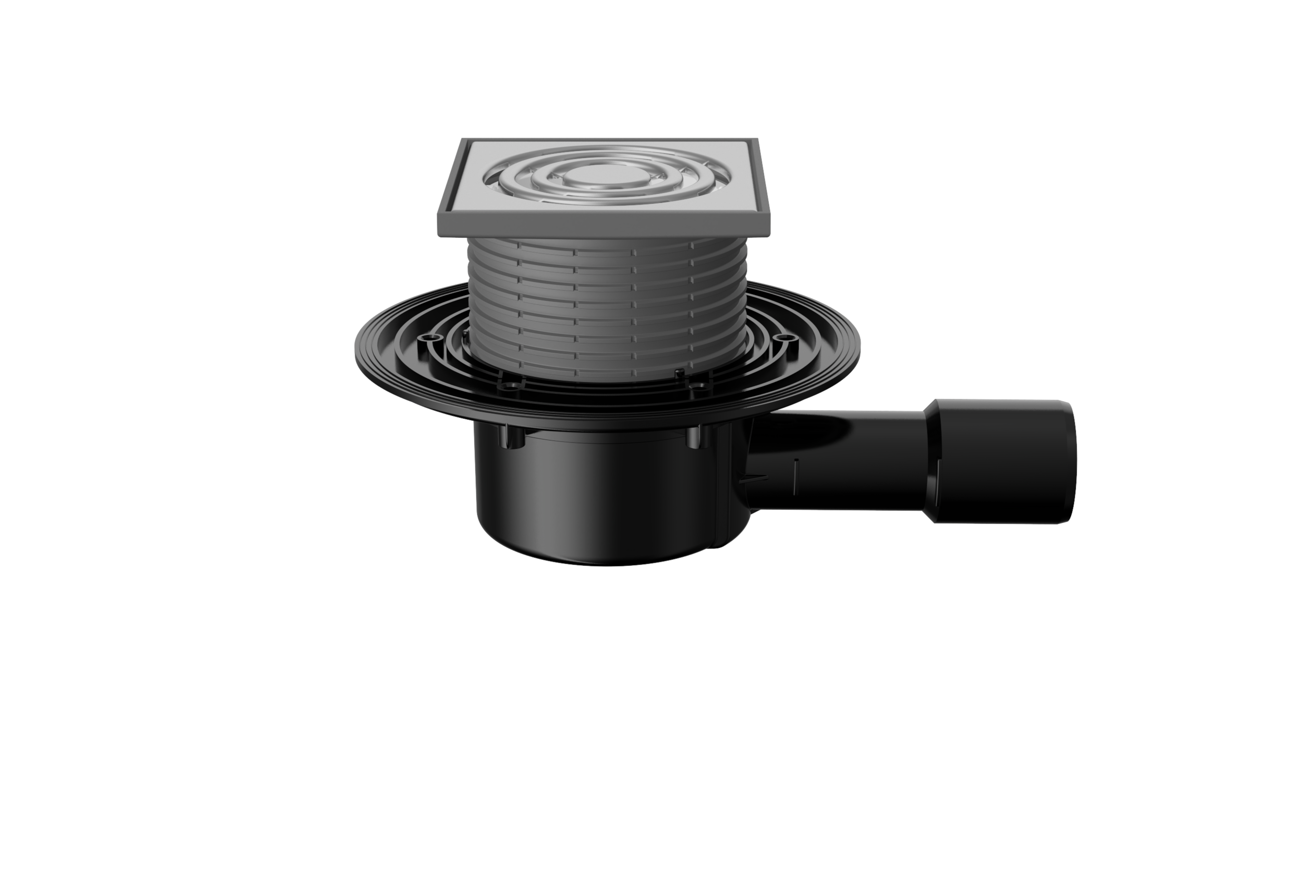

Трап горизонтальный регулируемый серии 510 с нержавеющей решеткой, без запахозапирающего устройства, без фланца T 510.0 SOsP (арт. 04.029)

Name: Трап горизонтальный регулируемый серии 510 с нержавеющей решеткой, без запахозапирающего устройства, без фланца T 510.0 SOsP (арт. 04.029)
Brand: ФАХМАНН РУССЛАНД

Обновлено 6 месяцев назад

Описание

Модель выполнена в категории "Сантехнические приборы" в двух уровнях детализации. Общие параметры семейства - параметры ФОП 2019 для шаблона Autodesk для возможности выводить технические характеристики в марки и спецификации. Трапы регулируемые серии Т 510 с горизонтальным выпуском, диаметром выпускного патрубка 40, 50 мм, предназначены для приема и отведения в канализационную сеть сточных вод с поверхности пола, устанавливаемые в жилых, общественных и производственных зданиях. Если в комплект поставки входит гидрозатвор, то трап надежно защищает помещение от неприятных запахов из канализации.

Файлы для скачивания


rvt	Fachmann_ШаблонСпецификацииМоделей.rvt	43.0 MB	Revit 2019
rfa	Fachmann_Трап_Балконный_510СГоризонтальнымВыпускомРегулируемый.rfa	1.6 MB	Revit 2019
pdf	fachmann_instruktsiya_po_rabote_s_modelyami_3.pdf	2.0 MB	—

Типоразмеры (12)

Наименование	*P	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	B	G	Ns	Os	P*	S	Прижимной фланец
04.029 T 510.0 SOsP	True	T 510.0 SOsP	0.55	Трап горизонтальный регулируемый серии 510 с нержавеющей решеткой, без запахозапирающего устройства, без фланца T 510.0 SOsP (арт. 04.029)	04.029	Трап горизонтальный регулируемый T 510.0 SOsP	False	False	False	True	False	True	False
04.118 T 510.1 SOsP	True	T 510.1 SOsP	0.77	Трап горизонтальный регулируемый серии 510 с нержавеющей решеткой, без запахозапирающего устройства, с фланцем T 510.1 SOsP (арт. 04.118)	04.118	Трап горизонтальный регулируемый T 510.1 SOsP	False	False	False	True	False	True	True
04.119 T 510.0 SNsP	True	T 510.0 SNsP	0.56	Трап горизонтальный регулируемый серии 510 с нержавеющей решеткой, с незамерзающим сифоном, без фланца T 510.0 SNsP (арт. 04.119)	04.119	Трап горизонтальный регулируемый T 510.0 SNsP	False	False	True	False	False	True	False
04.032 T 510.1 SNsP	True	T 510.1 SNsP	0.84	Трап горизонтальный регулируемый серии 510 с нержавеющей решеткой, с незамерзающим сифоном, с фланцем T 510.1 SNsP (арт. 04.032)	04.032	Трап горизонтальный регулируемый T 510.1 SNsP	False	False	True	False	False	True	True
04.033 T 510.0 POsB	False	T 510.0 POsB	1.39	Трап горизонтальный регулируемый серии 510 с чугунной решеткой, без запахозапирающего устройства, без фланца T 510.0 POsB (арт. 04.033)	04.033	Трап горизонтальный регулируемый T 510.0 POsB	True	False	False	True	True	False	False

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Системы поверхностного водоотвода
Материалы	Полипропилен, Нержавеющая сталь, Листовой металл
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Размеры
Высота	145 mm
Ширина	200 mm
Длина	285 mm
Вес	550 g
Общие характеристики
Количество ADSK Количество	1
Обозначение ADSK Обозначение	СТО 22.29.29-001-36683078-2019
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО «ФАХМАНН РУССЛАНД»
Fachmann МаксимальныйРасход	0.6 л/с
