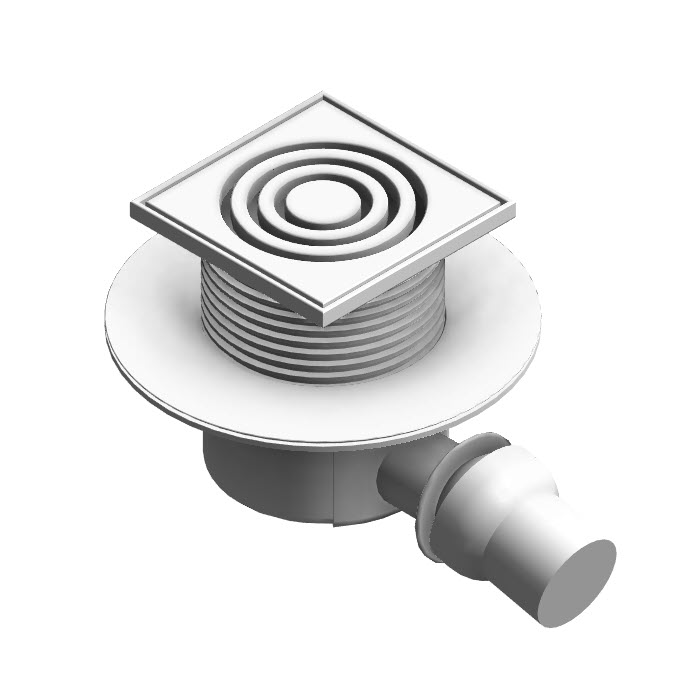

Трап горизонтальный с регулировкой угла отвода серии 520 с нержавеющей решеткой, без запахозапирающего устройства, с фланцем T 520.1 SOsP (арт. 04.042)

Name: Трап горизонтальный с регулировкой угла отвода серии 520 с нержавеющей решеткой, без запахозапирающего устройства, с фланцем T 520.1 SOsP (арт. 04.042)
Brand: ФАХМАНН РУССЛАНД

Обновлено 6 месяцев назад

Описание

Модель выполнена в категории "Сантехнические приборы" в двух уровнях детализации. Общие параметры семейства - параметры ФОП 2019 для шаблона Autodesk для возможности выводить технические характеристики в марки и спецификации. Трапы регулируемые серии Т 520 с горизонтальным выпуском, диаметром выпускного патрубка 50 мм, предназначены для приема и отведения в канализационную сеть сточных вод с поверхности пола, устанавливаемые в жилых, общественных и производственных зданиях. Если в комплект поставки входит гидрозатвор, то трап надежно защищает помещение от неприятных запахов из канализации.

Файлы для скачивания


rvt	Fachmann_ШаблонСпецификацииМоделей.rvt	43.0 MB	Revit 2019
rfa	Fachmann_Трап_Балконный_520СГоризонтальнымШарнирнымВыпускомРегулируемый.rfa	2.2 MB	Revit 2019
pdf	fachmann_instruktsiya_po_rabote_s_modelyami_3.pdf	2.0 MB	—

Типоразмеры (12)

Наименование	*P	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	B	G	Ns	Os	P*	S	Прижимной фланец
04.041 T 520.0 SOsP	True	T 520.0 SOsP	0.58	Трап горизонтальный с регулировкой угла отвода серии 520 с нержавеющей решеткой, без запахозапирающего устройства, без фланца T 520.0 SOsP (арт. 04.041)	04.041	Трап горизонтальный с регулировкой угла отвода T 520.0 SOsP	False	False	False	True	False	True	False
04.042 T 520.1 SOsP	True	T 520.1 SOsP	0.79	Трап горизонтальный с регулировкой угла отвода серии 520 с нержавеющей решеткой, без запахозапирающего устройства, с фланцем T 520.1 SOsP (арт. 04.042)	04.042	Трап горизонтальный с регулировкой угла отвода T 520.1 SOsP	False	False	False	True	False	True	True
04.043 T 520.0 SNsP	True	T 520.0 SNsP	0.65	Трап горизонтальный с регулировкой угла отвода серии 520 с нержавеющей решеткой, с незамерзающим сифоном, без фланца T 520.0 SNsP (арт. 04.043)	04.043	Трап горизонтальный с регулировкой угла отвода T 520.0 SNsP	False	False	True	False	False	True	False
04.044 T 520.1 SNsP	True	T 520.1 SNsP	0.85	Трап горизонтальный с регулировкой угла отвода серии 520 с нержавеющей решеткой, с незамерзающим сифоном, с фланцем T 520.1 SNsP (арт. 04.044)	04.044	Трап горизонтальный с регулировкой угла отвода T 520.1 SNsP	False	False	True	False	False	True	True
04.045 T 520.0 POsB	False	T 520.0 POsB	1.41	Трап горизонтальный с регулировкой угла отвода серии 520 с чугунной решеткой, без запахозапирающего устройства, без фланца T 520.0 POsB (арт. 04.045)	04.045	Трап горизонтальный с регулировкой угла отвода T 520.0 POsB	True	False	False	True	True	False	False

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Системы поверхностного водоотвода
Материалы	Полипропилен, Нержавеющая сталь, Листовой металл
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Размеры
Высота	153 mm
Ширина	200 mm
Длина	266 mm
Вес	790 g
Общие характеристики
Количество ADSK Количество	1
Обозначение ADSK Обозначение	СТО 22.29.29-001-36683078-2019
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО «ФАХМАНН РУССЛАНД»
Fachmann МаксимальныйРасход	0.5 л/с
