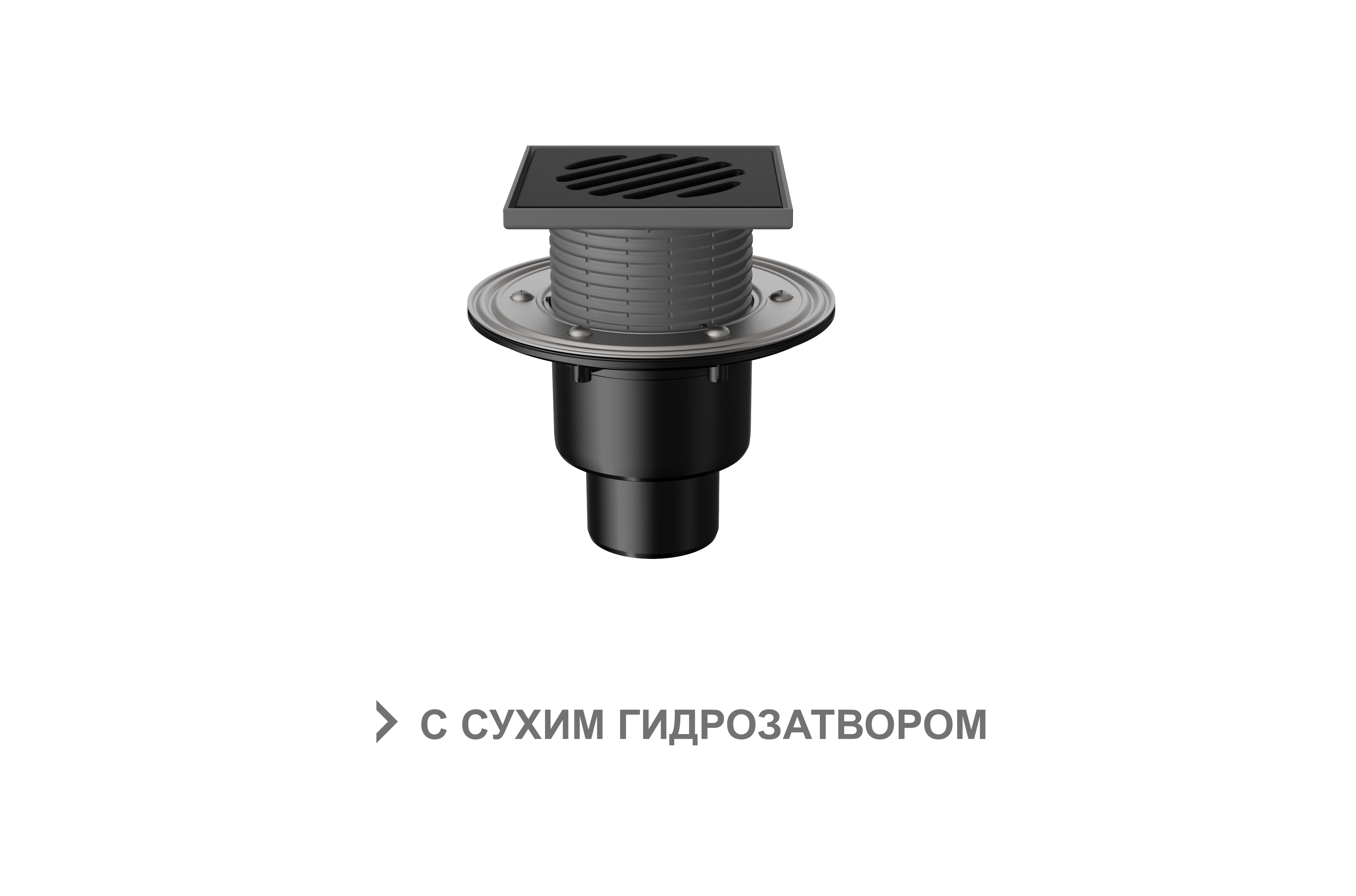

Трап вертикальный регулируемый серии 310 с чугунной решеткой, с сухим затвором, с фланцем Т 310.1 PDsB (арт. 04.060)

Name: Трап вертикальный регулируемый серии 310 с чугунной решеткой, с сухим затвором, с фланцем Т 310.1 PDsB (арт. 04.060)
Brand: ФАХМАНН РУССЛАНД

Обновлено 6 месяцев назад

Описание

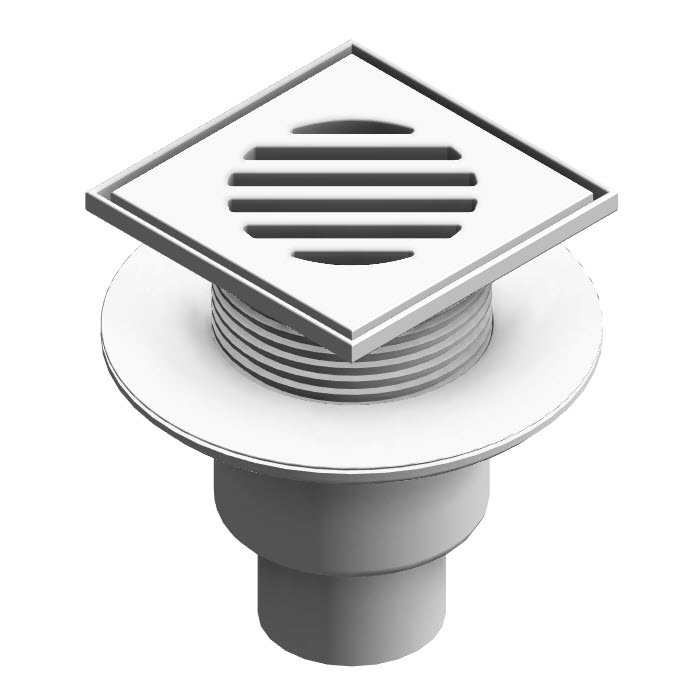

Модель выполнена в категории "Сантехнические приборы" в двух уровнях детализации. Общие параметры семейства - параметры ФОП 2019 для шаблона Autodesk для возможности выводить технические характеристики в марки и спецификации. Трапы серии Т 310 вертикальные, с диаметром выпускного патрубка 50, 75, 110 мм, предназначены для приема и отведения в канализационную сеть сточных вод с поверхности пола, устанавливаемые в жилых, общественных и производственных зданиях. Если в комплект поставки входит гидрозатвор, то трап надежно защищает помещение от неприятных запахов из канализации.

Файлы для скачивания


rvt	Fachmann_ШаблонСпецификацииМоделей.rvt	43.0 MB	Revit 2019
rfa	Fachmann_Трап_ДляВнутреннихПомещений_310СВертикальнымВыпускомРегулируемый.rfa	1.6 MB	Revit 2019
pdf	fachmann_instruktsiya_po_rabote_s_modelyami_3.pdf	2.0 MB	—

Типоразмеры (12)

Наименование	*P	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	B	Ds	G	Hs	P*	S	Прижимной фланец
04.053 T 310.0 SHsP	True	T 310.0 SHsP	0.67	Трап вертикальный регулируемый серии 310 с нержавеющей решеткой, с мокрым затвором, без фланца T 310.0 SHsP (арт. 04.053)	04.053	Трап вертикальный регулируемый T 310.0 SHsP	False	False	False	True	False	True	False
04.054 T 310.1 SHsP	True	T 310.1 SHsP	0.88	Трап вертикальный регулируемый серии 310 с нержавеющей решеткой, с мокрым затвором, с фланцем T 310.1 SHsP (арт. 04.054)	04.054	Трап вертикальный регулируемый T 310.1 SHsP	False	False	False	True	False	True	True
04.055 T 310.0 SDsP	True	T 310.0 SDsP	0.7	Трап вертикальный регулируемый серии 310 с нержавеющей решеткой, с сухим затвором, без фланца T 310.0 SDsP (арт. 04.055)	04.055	Трап вертикальный регулируемый T 310.0 SDsP	False	True	False	False	False	True	False
04.056 T 310.1 SDsP	True	T 310.1 SDsP	0.9	Трап вертикальный регулируемый серии 310 с нержавеющей решеткой, с сухим затвором, с фланцем T 310.1 SDsP (арт. 04.056)	04.056	Трап вертикальный регулируемый T 310.1 SDsP	False	True	False	False	False	True	True
04.057 T 310.0 PHsB	False	T 310.0 PHsB	1.5	Трап вертикальный регулируемый серии 310 с чугунной решеткой, с мокрым затвором, без фланца T 310.0 PHsB (арт. 04.057)	04.057	Трап вертикальный регулируемый T 310.0 PHsB	True	False	False	True	True	False	False

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Сантехническое оборудование
Материалы	Чугун, Полипропилен, Листовой металл
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Размеры
Высота	205 mm
Ширина	200 mm
Длина	200 mm
Вес	1740 g
Общие характеристики
Количество ADSK Количество	1
Обозначение ADSK Обозначение	СТО 22.29.29-001-36683078-2019
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО «ФАХМАНН РУССЛАНД»
Fachmann МаксимальныйРасход	0.7 л/с
