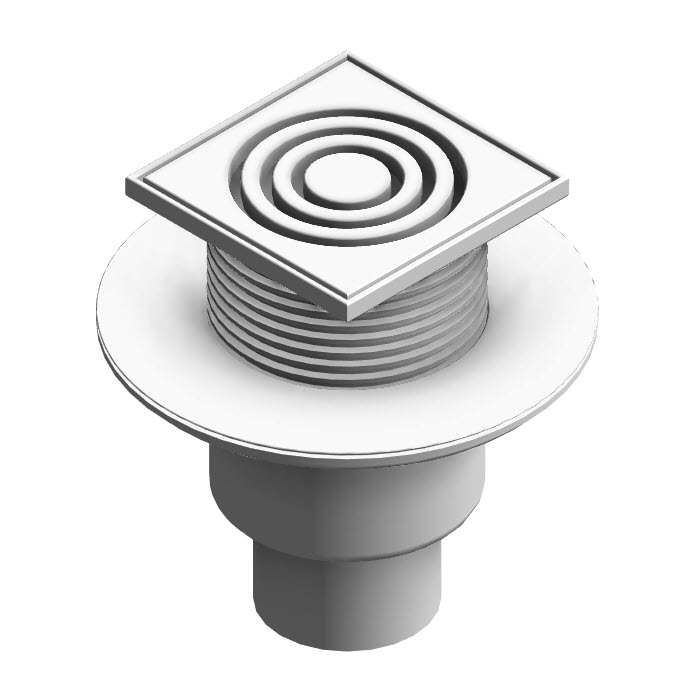

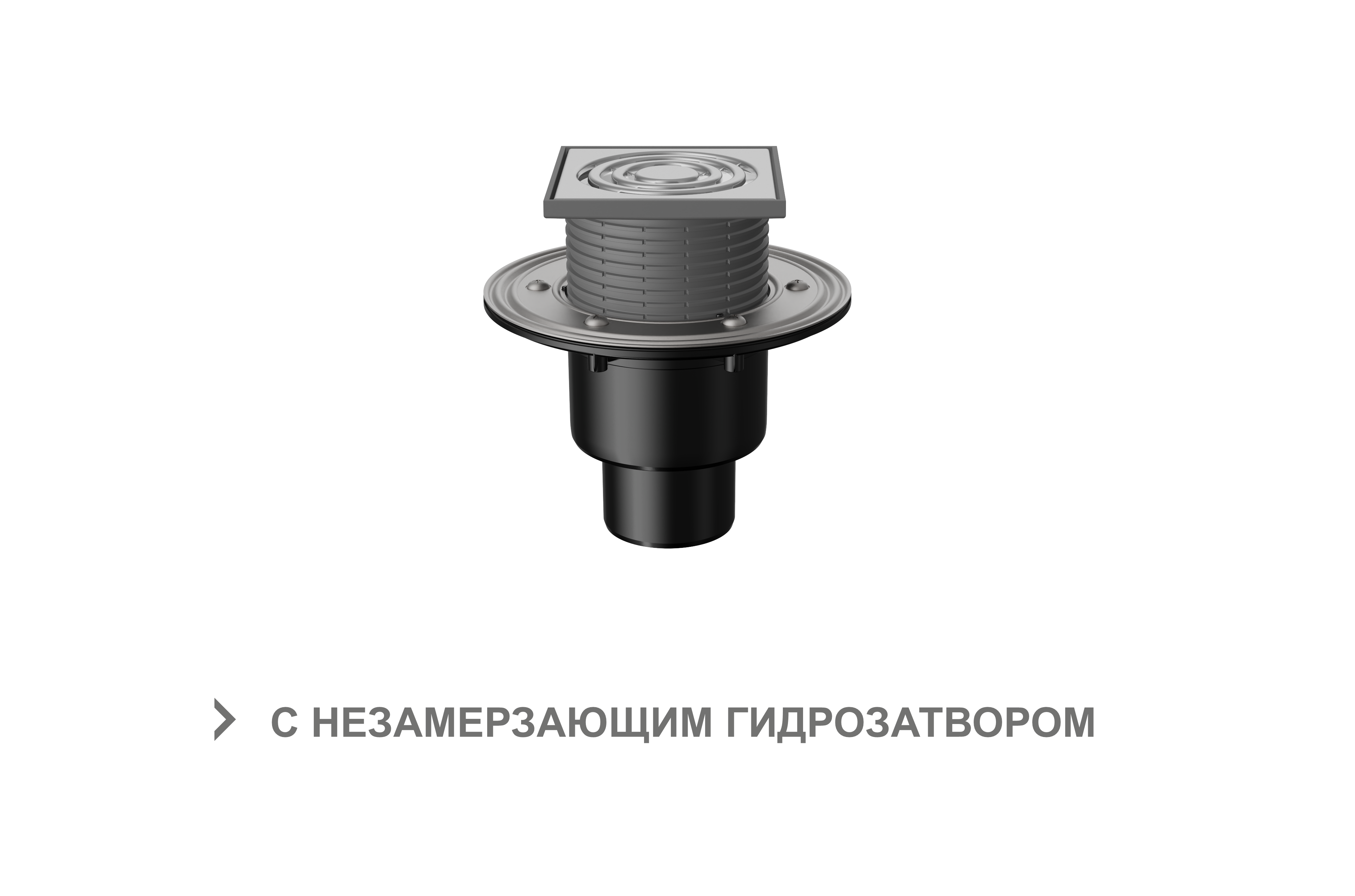

Трап вертикальный регулируемый серии 310 с нержавеющей решеткой, с незамерзающим сифоном, с фланцем T 310.1 SNsP (арт. 04.020)

Name: Трап вертикальный регулируемый серии 310 с нержавеющей решеткой, с незамерзающим сифоном, с фланцем T 310.1 SNsP (арт. 04.020)
Brand: ФАХМАНН РУССЛАНД

Обновлено 6 месяцев назад

Описание

Модель выполнена в категории "Сантехнические приборы" в двух уровнях детализации. Общие параметры семейства - параметры ФОП 2019 для шаблона Autodesk для возможности выводить технические характеристики в марки и спецификации. Трапы серии Т 310 вертикальные, с диаметром выпускного патрубка 50, 75, 110 мм, предназначены для приема и отведения в канализационную сеть сточных вод с поверхности пола, устанавливаемые в жилых, общественных и производственных зданиях. Если в комплект поставки входит гидрозатвор, то трап надежно защищает помещение от неприятных запахов из канализации.

Файлы для скачивания


rvt	Fachmann_ШаблонСпецификацииМоделей.rvt	43.0 MB	Revit 2019
rfa	Fachmann_Трап_Балконный_310СВертикальнымВыпускомРегулируемый.rfa	1.6 MB	Revit 2019
pdf	fachmann_instruktsiya_po_rabote_s_modelyami_3.pdf	2.0 MB	—

Типоразмеры (12)

Наименование	*P	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	B	Fachmann МаксимальныйРасход	G	Ns	Os	P*	S	Прижимной фланец
04.017 T 310.0 SOsP	True	T 310.0 SOsP	0.56	Трап вертикальный регулируемый серии 310 с нержавеющей решеткой, без запахозапирающего устройства, без фланца T 310.0 SOsP (арт. 04.017)	04.017	Трап вертикальный регулируемый T 310.0 SOsP	False	1.0 л/с	False	False	True	False	True	False
04.018 T 310.1 SOsP	True	T 310.1 SOsP	0.76	Трап вертикальный регулируемый серии 310 с нержавеющей решеткой, без запахозапирающего устройства, с фланцем T 310.1 SOsP (арт. 04.018)	04.018	Трап вертикальный регулируемый T 310.1 SOsP	False	1.0 л/с	False	False	True	False	True	True
04.019 T 310.0 SNsP	True	T 310.0 SNsP	0.62	Трап вертикальный регулируемый серии 310 с нержавеющей решеткой, с незамерзающим сифоном, без фланца T 310.0 SNsP (арт. 04.019)	04.019	Трап вертикальный регулируемый T 310.0 SNsP	False	0.9 л/с	False	True	False	False	True	False
04.020 T 310.1 SNsP	True	T 310.1 SNsP	0.83	Трап вертикальный регулируемый серии 310 с нержавеющей решеткой, с незамерзающим сифоном, с фланцем T 310.1 SNsP (арт. 04.020)	04.020	Трап вертикальный регулируемый T 310.1 SNsP	False	0.9 л/с	False	True	False	False	True	True
04.021 T 310.0 POsB	False	T 310.0 POsB	1.39	Трап вертикальный регулируемый серии 310 с чугунной решеткой, без запахозапирающего устройства, без фланца T 310.0 POsB (арт. 04.021)	04.021	Трап вертикальный регулируемый T 310.0 POsB	True	0.9 л/с	False	False	True	True	False	False

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Системы поверхностного водоотвода
Материалы	Полипропилен, Нержавеющая сталь, Листовой металл
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Размеры
Высота	205 mm
Ширина	200 mm
Длина	200 mm
Вес	830 g
Общие характеристики
Количество ADSK Количество	1
Обозначение ADSK Обозначение	СТО 22.29.29-001-36683078-2019
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО «ФАХМАНН РУССЛАНД»
Fachmann СрокСлужбы	не менее 50 лет
