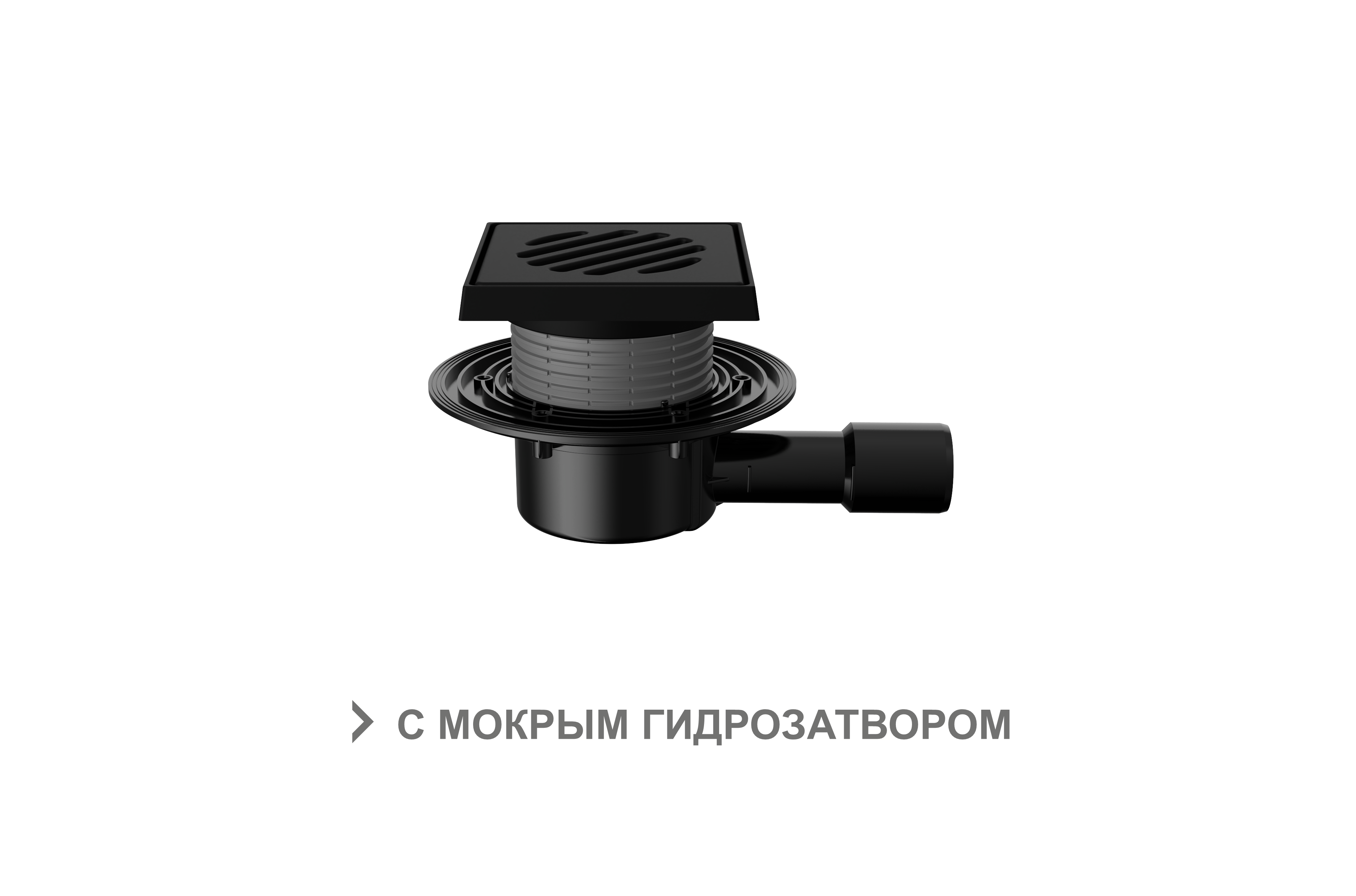

Трап горизонтальный регулируемый серии 510 с чугунной решеткой с чугунным подрамником, с мокрым затвором, без фланца Т 510.0 PHsG (арт. 04.073)
Обновлено 11 месяцев назадОписание

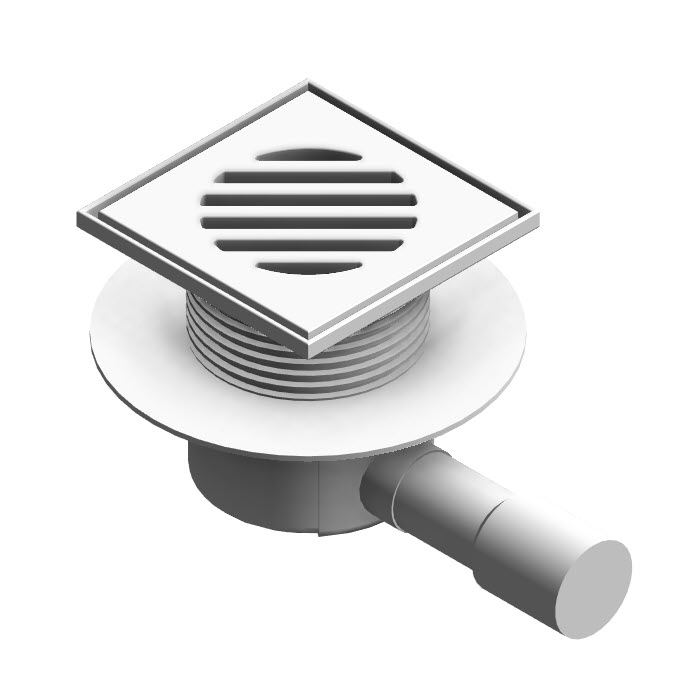

Модель выполнена в категории "Сантехнические приборы" в двух уровнях детализации. Общие параметры семейства - параметры ФОП 2019 для шаблона Autodesk для возможности выводить технические характеристики в марки и спецификации. Трапы регулируемые серии Т 510 с горизонтальным выпуском, диаметром выпускного патрубка 40, 50 мм, предназначены для приема и отведения в канализационную сеть сточных вод с поверхности пола, устанавливаемые в жилых, общественных и производственных зданиях. Если в комплект поставки входит гидрозатвор, то трап надежно защищает помещение от неприятных запахов из канализации
Файлы для скачивания
| rvt | Fachmann_ШаблонСпецификацииМоделей.rvt | 43.0 MB | Revit 2019 | |
| rfa | Fachmann_Трап_ДляВнутреннихПомещений_510СГоризонтальнымВыпускомРегулируемый.rfa | 1.7 MB | Revit 2019 | |
| fachmann_instruktsiya_po_rabote_s_modelyami_3.pdf | 2.0 MB | — |
Типоразмеры (12)
| Наименование | *P | Марка ADSK Марка | Масса ADSK Масса | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Наименование краткое ADSK_Наименование краткое | B | Ds | G | Hs | P* | S | Прижимной фланец |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 04.065 T 510.0 SHsP | True | T 510.0 SHsP | 0.68 | Трап горизонтальный регулируемый серии 510 с нержавеющей решеткой, с мокрым затвором, без фланца T 510.0 SHsP (арт. 04.065) | 04.065 | Трап горизонтальный регулируемый T 510.0 SHsP | False | False | False | True | False | True | False |
| 04.066 T 510.1 SHsP | True | T 510.1 SHsP | 0.89 | Трап горизонтальный регулируемый серии 510 с нержавеющей решеткой, с мокрым затвором, с фланцем T 510.1 SHsP (арт. 04.066) | 04.066 | Трап горизонтальный регулируемый T 510.1 SHsP | False | False | False | True | False | True | True |
| 04.067 T 510.0 SDsP | True | T 510.0 SDsP | 0.7 | Трап горизонтальный регулируемый серии 510 с нержавеющей решеткой, с сухим затвором, без фланца T 510.0 SDsP (арт. 04.067) | 04.067 | Трап горизонтальный регулируемый T 510.0 SDsP | False | True | False | False | False | True | False |
| 04.068 T 510.1 SDsP | True | T 510.1 SDsP | 0.91 | Трап горизонтальный регулируемый серии 510 с нержавеющей решеткой, с сухим затвором, с фланцем T 510.1 SDsP (арт. 04.068) | 04.068 | Трап горизонтальный регулируемый T 510.1 SDsP | False | True | False | False | False | True | True |
| 04.069 T 510.0 PHsB | False | T 510.0 PHsB | 1.51 | Трап горизонтальный регулируемый серии 510 с чугунной решеткой, с мокрым затвором, без фланца T 510.0 PHsB (арт. 04.069) | 04.069 | Трап горизонтальный регулируемый T 510.0 PHsB | True | False | False | True | True | False | False |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем водоснабжения и водоотведения |
| Тип | Сантехническое оборудование |
| Материалы | Чугун, Полипропилен, Листовой металл |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Документация | Перейти |
| Размеры | |
| Высота | 145 mm |
| Ширина | 200 mm |
| Длина | 285 mm |
| Вес | 2590 g |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Обозначение ADSK Обозначение | СТО 22.29.29-001-36683078-2019 |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | ООО «ФАХМАНН РУССЛАНД» |
| Fachmann МаксимальныйРасход | 0.6 л/с |
