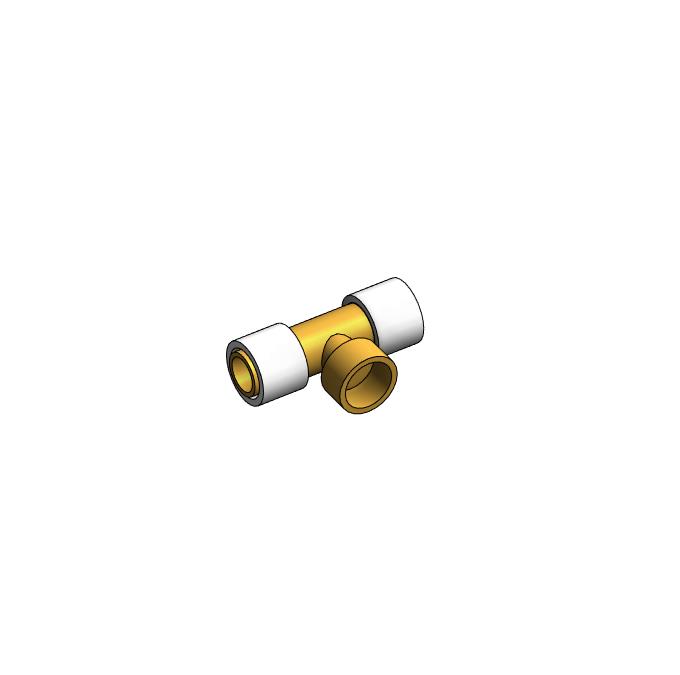

Тройник с внутренней резьбой латунный для труб PE-Xa

Name: Тройник с внутренней резьбой латунный для труб PE-Xa
Brand: USYSTEMS

Обновлено в 2025 году

Описание

Revit 2019. Модели выполнены в двух уровнях детализации с УГО. Для подсчета количества труб реализован скрип Dynamo.
Каталог Renga.

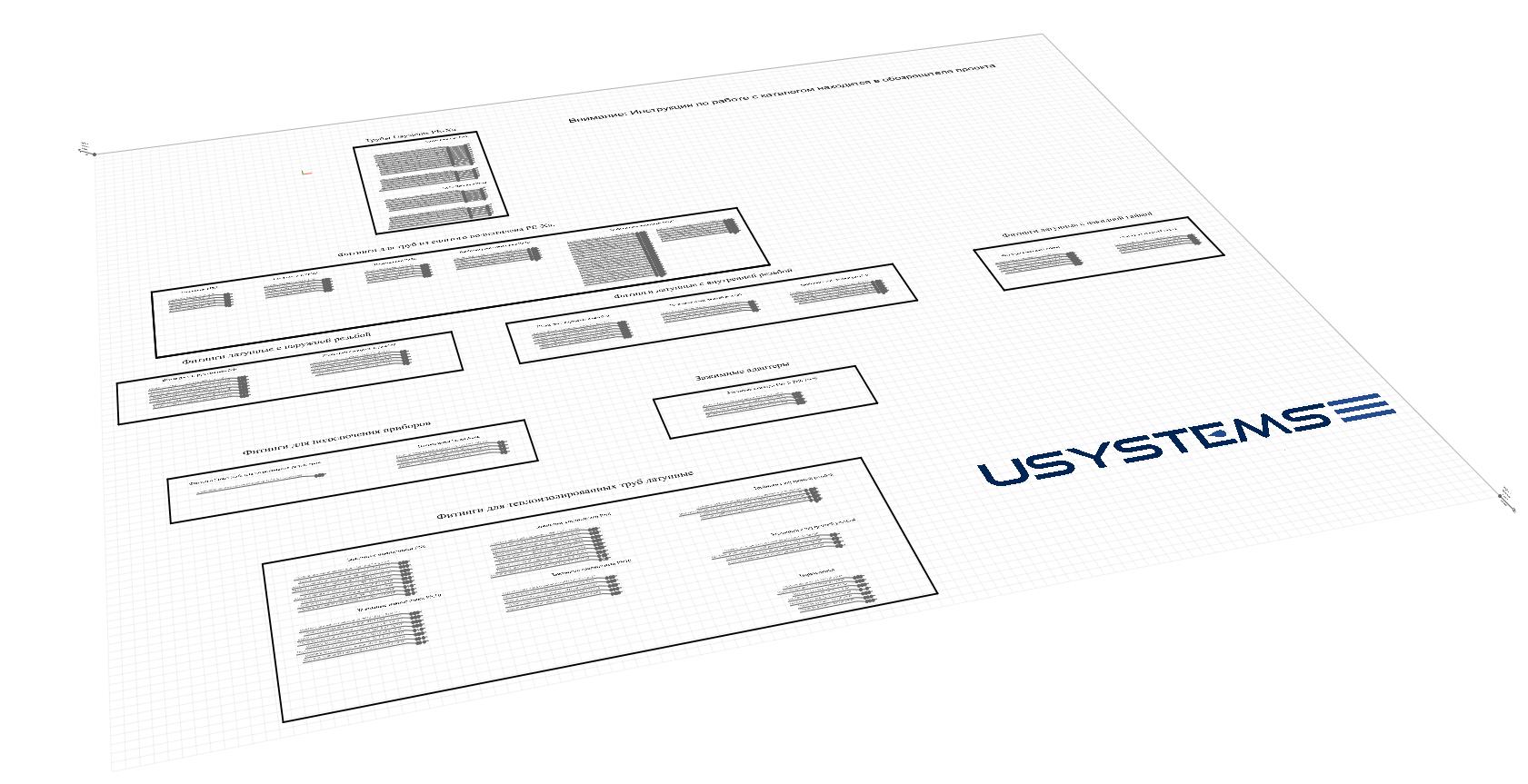

rvt	usystems_modeliispecifikaciya_v5.rvt	42.5 MB	Revit 2019
rfa	usystems_troyniksvnutrenneyrezboy_qe_rp.rfa	816 KB	Revit 2019
dyn	skriptusystems_parametrytruboprovodovradipipe_v3.dyn	16 KB	—
rnp	katalogusystems-pex_2022.rnp	1.3 MB	—

Типоразмеры (5)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	DN1	DN2	DN3
16 x RP 1/2" x 16	0.08	USYSTEMS тройник с внутренней резьбой латунный для труб PE-Xa 16-Rp1/2"ВР-16	1135782	16 мм	15 мм	16 мм
20 x RP 1/2" x 20	0.112	USYSTEMS тройник с внутренней резьбой латунный для труб PE-Xa 20-Rp1/2"ВР-20	1135783	20 мм	15 мм	20 мм
25 x RP 1/2" x 25	0.16	USYSTEMS тройник с внутренней резьбой латунный для труб PE-Xa 25-Rp1/2"ВР-25	1135784	25 мм	15 мм	25 мм
25 x RP 3/4" x 25	0.2	USYSTEMS тройник с внутренней резьбой латунный для труб PE-Xa 25-Rp3/4"ВР-25	1135785	25 мм	20 мм	25 мм
32 x RP 1" x 32	0.36	USYSTEMS тройник с внутренней резьбой латунный для труб PE-Xa 32-Rp1"ВР-32	1135786	32 мм	25 мм	32 мм

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Фитинги трубопроводов
Материалы	Полиэтилен, Латунь
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	USYSTEMS
Angle	90.00° deg
Elbow angle	90.00° deg
