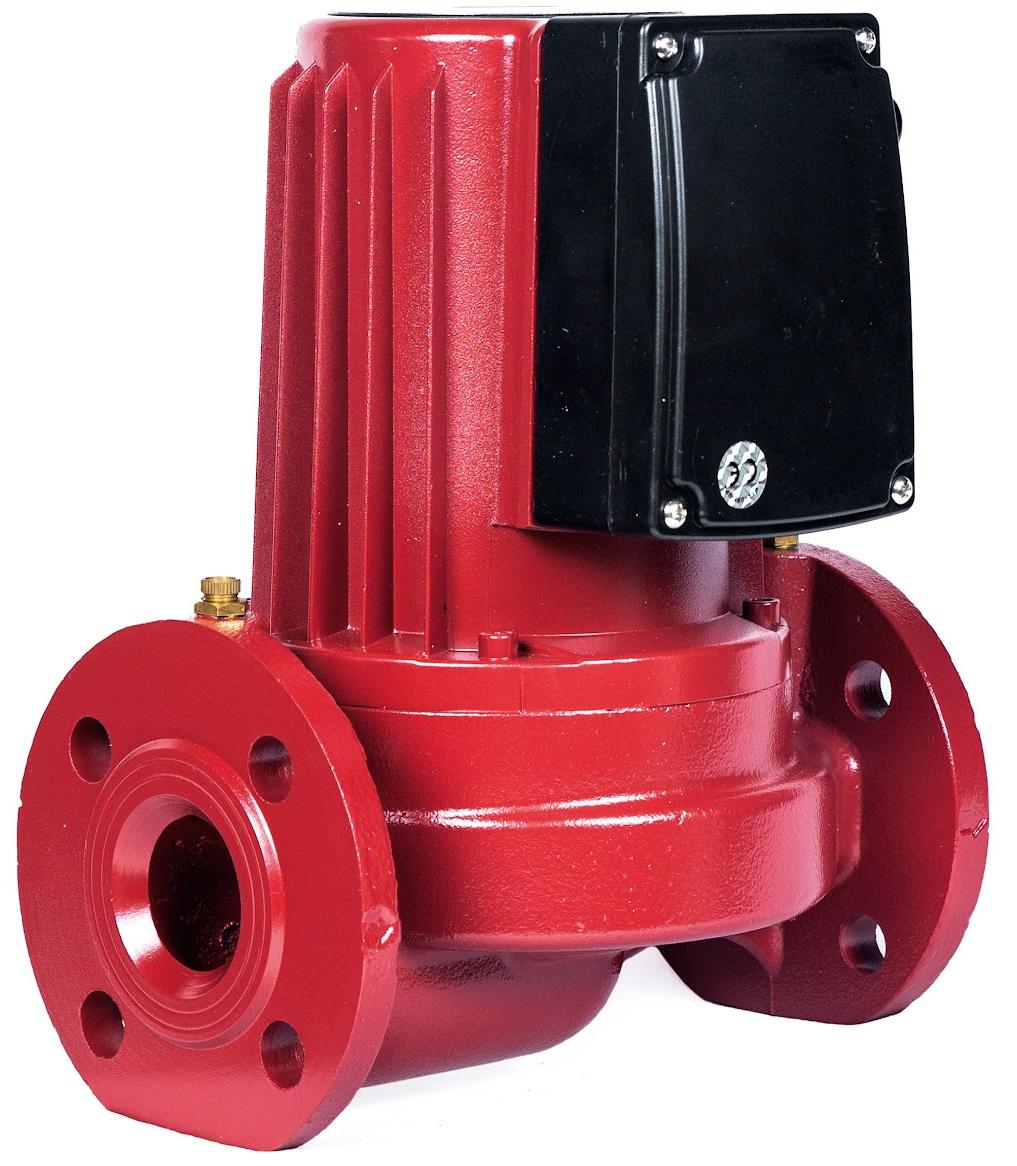

Циркуляционный насос серии WRS, DN32-DN80, PN10

Name: Циркуляционный насос серии WRS, DN32-DN80, PN10
Brand: Промресурс

Обновлено 4 месяца назад

Описание

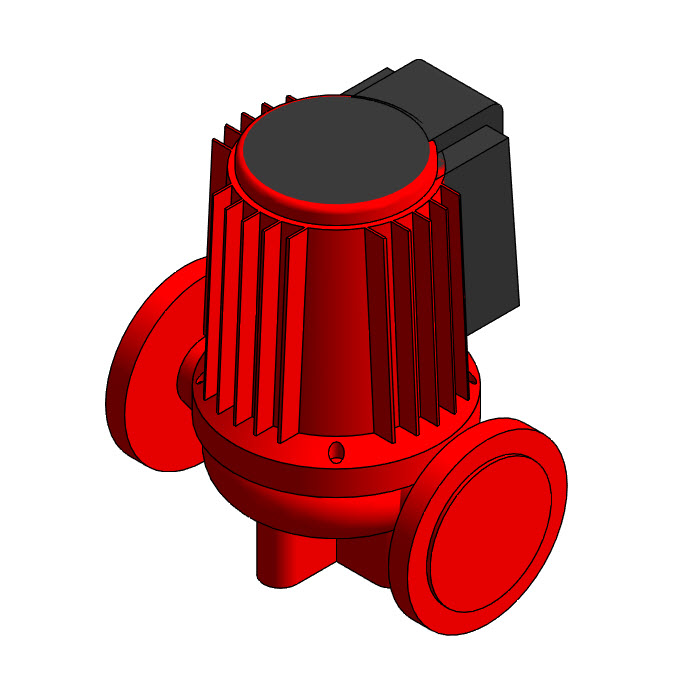

Насосы выполнены в категории «Оборудование» в двух уровнях детализации. На высокой — объёмная модель с проработанной геометрией, на средней и низкой — условное графическое обозначение. Версия файлов Autodesk Revit 2019. Насосы серии WRS являются насосами с «мокрым ротором», ротор двигателя в процессе работы омывается перекачиваемой жидкостью. Монтаж насоса осуществляется непосредственно на трубопровод.

Файлы для скачивания


rfa	wellmix_nasoscirkulyacionnyy_wrs.rfa	880 KB	Revit 2019
zip	step_wrs.zip	1.6 MB	—
rvt	Wellmix_Библиотека моделей_r2019_v7 .rvt	142.4 MB	—
zip	dwg_wrs.zip	3.2 MB	—
pdf	Wellmix_Инструкция_по_работе_с_моделями_v7.pdf	1.7 MB	—

Типоразмеры (23)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Напряжение ADSK Напряжение	Ток ADSK Ток	Диаметр условный ADSK_Диаметр условный	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Wellmix_Максимальный напор
WRS 32-90 SF	WRS 32-90 SF BQQE	0	—	Циркуляционный насос с ''мокрым'' ротором Wellmix WRS 32-90 SF BQQE DN32, PN10, Hmax=9.2 м, 220 В,0.37 кВт	220 В	2 А	32 мм	17109999	Wellmix WRS 32-90 SF BQQE	0.37 кВт	0.37 кВ·А	9.2
WRS 40-90 SF (220 В)	WRS 40-90 SF (220 В) BQQE	0	—	Циркуляционный насос с ''мокрым'' ротором Wellmix WRS 40-90 SF (220 В) BQQE DN40, PN10, Hmax=10 м, 220 В,0.57 кВт	220 В	3 А	40 мм	17109998	Wellmix WRS 40-90 SF (220 В) BQQE	0.57 кВт	0.57 кВ·А	10
WRS 40-90 SF (380 В)	WRS 40-90 SF (380 В) BQQE	0	—	Циркуляционный насос с ''мокрым'' ротором Wellmix WRS 40-90 SF (380 В) BQQE DN40, PN10, Hmax=10 м, 380 В,0.56 кВт	380 В	1 А	40 мм	17109997	Wellmix WRS 40-90 SF (380 В) BQQE	0.56 кВт	0.56 кВ·А	10
WRS 40-100 F (220 В)	WRS 40-100 F (220 В) BQQE	21	21	Циркуляционный насос с ''мокрым'' ротором Wellmix WRS 40-100 F (220 В) BQQE DN40, PN10, Hmax=10 м, 220 В,0.55 кВт	220 В	3 А	40 мм	17049989	Wellmix WRS 40-100 F (220 В) BQQE	0.55 кВт	0.55 кВ·А	10
WRS 40-120 F (220 В)	WRS 40-120 F (220 В) BQQE	24	24	Циркуляционный насос с ''мокрым'' ротором Wellmix WRS 40-120 F (220 В) BQQE DN40, PN10, Hmax=12 м, 220 В,0.75 кВт	220 В	4 А	40 мм	17049988	Wellmix WRS 40-120 F (220 В) BQQE	0.75 кВт	0.75 кВ·А	12

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Насосное оборудование
Материалы	Нержавеющая сталь, Чугун, Пластик
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	WELLMIX PUMP INDUSTRIAL
Классификация нагрузок ADSK_Классификация нагрузок	Прочее
Количество фаз ADSK_Количество фаз	3
