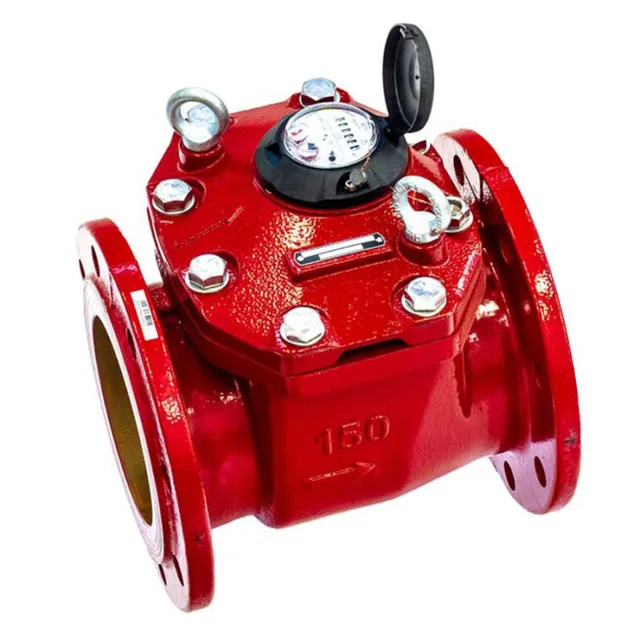

Турбинный счетчик горячей воды ВСГН-150 PoWoGAZ P120-150-430-B54
Обновлено в 2021 годуОписание
Файлы для скачивания
| rfa | DSI_ТурбинныеСчетчикиГорячейВодыСтандартПольша_Тепловодомер.rfa | 932 KB | Revit 2019 | |
| DSI_Техническое описание TVM_полное.pdf | 307 KB | — | ||
| DSI_Архитектура семейств_ТурбинныеСчетчикиГорячейВодыСтандартПольша_Тепловодомер.pdf | 74 KB | — |
Типоразмеры (9)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Наименование краткое ADSK_Наименование краткое | DSI_Артикул по каталогу | DSI_Габариты текст | DSI_Наименование по каталогу | TVM_Максимальный расход | TVM_Наименьший расход | TVM_Наминальный расход | TVM_Переходный расход | TVM_Порог чувствительности | Tvm_Модель клапана |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN-40 | Счетчик горячей воды ВСГН 40 | 7.8 | 7.8 | Счетчик горячей воды ВСГН 40 | P120-040-430-B54 | ВСГН 40 | P120-040-430-B54 | 200х177х150 | Счетчик горячей воды ВСГН 40 | 30.0 м³/ч | 0.7 м³/ч | 15.0 м³/ч | 1.5 м³/ч | 0.3 м³/ч | 200404301 |
| DN-50 | Счетчик горячей воды ВСГН 50 | 9.8 | 9.8 | Счетчик горячей воды ВСГН 50 | P120-050-430-B54 | ВСГН 50 | P120-050-430-B54 | 200х187х165 | Счетчик горячей воды ВСГН 50 | 30.0 м³/ч | 0.7 м³/ч | 15.0 м³/ч | 1.6 м³/ч | 0.3 м³/ч | 200504301 |
| DN-65 | Счетчик горячей воды ВСГН 65 | 10.5 | 10.5 | Счетчик горячей воды ВСГН 65 | P120-065-430-B54 | ВСГН 65 | P120-065-430-B54 | 200х197х185 | Счетчик горячей воды ВСГН 65 | 60.0 м³/ч | 1.0 м³/ч | 25.0 м³/ч | 2.0 м³/ч | 0.3 м³/ч | 200654301 |
| DN-80 | Счетчик горячей воды ВСГН 80 | 13.2 | 13.2 | Счетчик горячей воды ВСГН 80 | P120-080-430-B54 | ВСГН 80 | P120-080-430-B54 | 225х219х200 | Счетчик горячей воды ВСГН 80 | 90.0 м³/ч | 1.6 м³/ч | 45.0 м³/ч | 3.2 м³/ч | 0.4 м³/ч | 200804301 |
| DN-100 | Счетчик горячей воды ВСГН 100 | 15.5 | 15.5 | Счетчик горячей воды ВСГН 100 | P120-100-430-B54 | ВСГН 100 | P120-100-430-B54 | 250х229х220 | Счетчик горячей воды ВСГН 100 | 140.0 м³/ч | 2.4 м³/ч | 70.0 м³/ч | 4.8 м³/ч | 0.6 м³/ч | 201004301 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем водоснабжения и водоотведения |
| Тип | Сантехническое оборудование |
| Материалы | Пластик, Чугун |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Документация | Перейти |
| Сертификат | Перейти |
| Размеры | |
| Высота | 357 mm |
| Ширина | 285 mm |
| Длина | 300 mm |
| Вес | 40000 g |
| Общие характеристики | |
| Материал ADSK Материал | <По категории> |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | Apator Powogaz S.A. |
| Максимальная температура перекачиваемой жидкости ADSK_Максимальная температура перекачиваемой жидкости | 150 °C |
| Максимальное входное давление ADSK_Максимальное входное давление | 1600000.0 Па |
