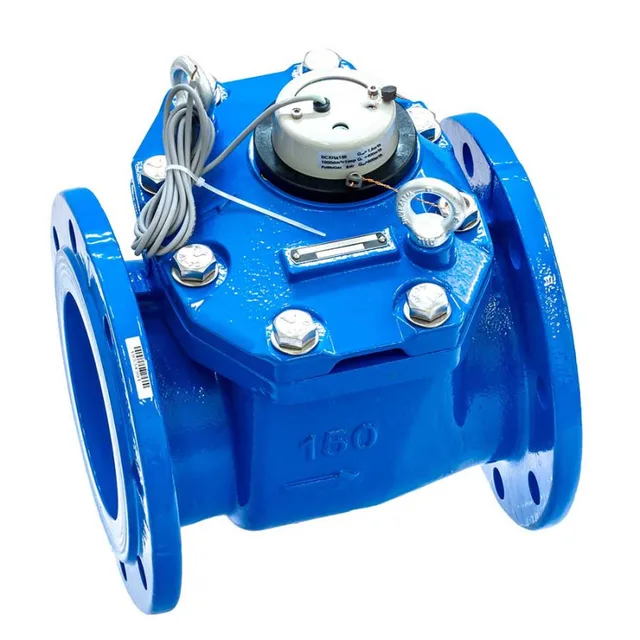

Турбинный счетчик холодной воды ВСХНд-150(Россия) R111-150-430-B54

Name: Турбинный счетчик холодной воды ВСХНд-150(Россия) R111-150-430-B54
Brand: ТЕПЛОВОДОМЕР

Обновлено в 2021 году

Описание

Турбинные счетчики воды ВСХН, ВСХНд, ВСГН, ВСТН - предназначены для коммерческого учета расхода объема сетевой и питьевой воды, протекающей в обратном или подающем трубопроводе закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения. Приборы DN 40-250 мм предназначены для использования на объектах со средним и большим потреблением воды и рекомендуются для установки в жилых и производственных помещениях, коттеджах, офисах и других объектах коммунального хозяйства. .

Файлы для скачивания


rfa	DSI_ТурбинныеСчетчикиХолоднойВодыИмпульсныеРоссия_Тепловодомер.rfa	1.3 MB	Revit 2019
pdf	DSI_Архитектура семейств_ТурбинныеСчетчикиХолоднойВодыИпульсныеРоссия_Тепловодомер.pdf	75 KB	—
pdf	DSI_Техническое описание TVM_полное.pdf	307 KB	—

Типоразмеры (18)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Степень защиты ADSK_Степень защиты	DSI_Артикул по каталогу	DSI_Габариты текст	DSI_Класс защиты IP	DSI_Наименование по каталогу	TVM_Максимальный расход	TVM_Наименьший расход	TVM_Наминальный расход	TVM_Переходный расход	TVM_Порог чувствительности	Tvm_Модель клапана
DN-40_IP54	Счетчик холодной воды ВСХНд 40 (100л/имп)	7.8	7.8	Счетчик холодной воды ВСХНд 40 (100л/имп)	R111-040-430-B54	ВСХНд 40 (100л/имп)	IP54	R111-040-430-B54	200х207х150	IP54	Счетчик холодной воды ВСХНд 40 (100л/имп)	60.0 м³/ч	0.4 м³/ч	30.0 м³/ч	0.6 м³/ч	0.2 м³/ч	110404301
DN-40_IP68	Счетчик холодной воды ВСХНд 40 IP-68 (100л/имп)	7.8	7.8	Счетчик холодной воды ВСХНд 40 IP-68 (100л/имп)	R111-040-430-B68	ВСХНд 40 IP-68 (100л/имп)	IP68	R111-040-430-B68	200х207х150	IP68	Счетчик холодной воды ВСХНд 40 IP-68 (100л/имп)	60.0 м³/ч	0.4 м³/ч	30.0 м³/ч	0.6 м³/ч	0.2 м³/ч	110404302
DN-50_IP54	Счетчик холодной воды ВСХНд 50 (100л/имп)	9.8	9.8	Счетчик холодной воды ВСХНд 50 (100л/имп)	R111-050-430-B54	ВСХНд 50 (100л/имп)	IP54	R111-050-430-B54	200х217х165	IP54	Счетчик холодной воды ВСХНд 50 (100л/имп)	90.0 м³/ч	0.4 м³/ч	50.0 м³/ч	0.6 м³/ч	0.2 м³/ч	110504301
DN-50_IP68	Счетчик холодной воды ВСХНд 50 IP-68 (100л/имп)	9.8	9.8	Счетчик холодной воды ВСХНд 50 IP-68 (100л/имп)	R111-050-430-B68	ВСХНд 50 IP-68 (100л/имп)	IP68	R111-050-430-B68	200х217х165	IP68	Счетчик холодной воды ВСХНд 50 IP-68 (100л/имп)	90.0 м³/ч	0.4 м³/ч	50.0 м³/ч	0.6 м³/ч	0.2 м³/ч	110504302
DN-65_IP54	Счетчик холодной воды ВСХНд 65 (100л/имп)	10.5	10.5	Счетчик холодной воды ВСХНд 65 (100л/имп)	R111-065-430-B54	ВСХНд 65 (100л/имп)	IP54	R111-065-430-B54	200х227х185	IP54	Счетчик холодной воды ВСХНд 65 (100л/имп)	120.0 м³/ч	0.5 м³/ч	63.0 м³/ч	0.8 м³/ч	0.2 м³/ч	110654301

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Сантехническое оборудование
Материалы	Пластик, Чугун
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	370 mm
Ширина	285 mm
Длина	300 mm
Вес	40000 g
Общие характеристики
Материал ADSK Материал	<По категории>
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	АО "Тепловодомер"
Максимальная температура перекачиваемой жидкости ADSK_Максимальная температура перекачиваемой жидкости	50 °C
Максимальное входное давление ADSK_Максимальное входное давление	1600000.0 Па
