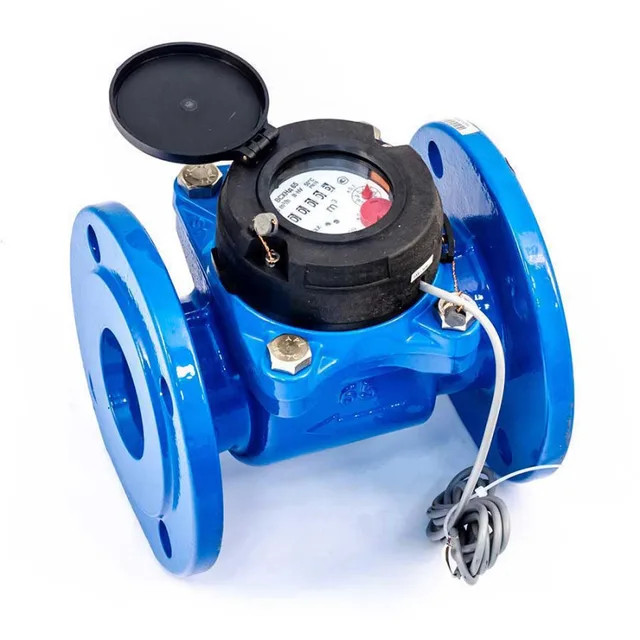

Турбинный счетчик холодной воды ВСХНд-65 IP-68 PoWoGAZ P111-065-430-B68

Name: Турбинный счетчик холодной воды ВСХНд-65 IP-68 PoWoGAZ P111-065-430-B68
Brand: ТЕПЛОВОДОМЕР

Обновлено в 2021 году

Описание

Турбинные счетчики воды ВСХН, ВСХНд, ВСГН, ВСТН - предназначены для коммерческого учета расхода объема сетевой и питьевой воды, протекающей в обратном или подающем трубопроводе закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения. Приборы DN 40-250 мм предназначены для использования на объектах со средним и большим потреблением воды и рекомендуются для установки в жилых и производственных помещениях, коттеджах, офисах и других объектах коммунального хозяйства. .

Файлы для скачивания


rfa	DSI_ТурбинныеСчетчикиХолоднойВодыИпульсныеПольша_Тепловодомер.rfa	1.2 MB	Revit 2019
pdf	DSI_Архитектура семейств_ТурбинныеСчетчикиХолоднойВодыИпульсныеПольша_Тепловодомер.pdf	74 KB	—
pdf	DSI_Техническое описание TVM_полное.pdf	307 KB	—

Типоразмеры (9)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	DSI_Артикул по каталогу	DSI_Габариты текст	DSI_Наименование по каталогу	TVM_Максимальный расход	TVM_Наименьший расход	TVM_Наминальный расход	TVM_Переходный расход	TVM_Порог чувствительности	Tvm_Модель клапана
DN-40	Счетчик холодной воды ВСХНд 40 (100л/имп)	7.8	7.8	Счетчик холодной воды ВСХНд 40 (100л/имп)	P111-040-430-B54	ВСХНд 40 (100л/имп)	P111-040-430-B54	200х207х150	Счетчик холодной воды ВСХНд 40 (100л/имп)	60.0 м³/ч	0.5 м³/ч	30.0 м³/ч	0.9 м³/ч	0.2 м³/ч	110404301
DN-50	Счетчик холодной воды ВСХНд 50 (100л/имп)	9.8	9.8	Счетчик холодной воды ВСХНд 50 (100л/имп)	P111-050-430-B54	ВСХНд 50 (100л/имп)	P111-050-430-B54	200х217х165	Счетчик холодной воды ВСХНд 50 (100л/имп)	90.0 м³/ч	0.5 м³/ч	50.0 м³/ч	0.9 м³/ч	0.2 м³/ч	110504301
DN-65	Счетчик холодной воды ВСХНд 65 (100л/имп)	10.5	10.5	Счетчик холодной воды ВСХНд 65 (100л/имп)	P111-065-430-B54	ВСХНд 65 (100л/имп)	P111-065-430-B54	200х227х185	Счетчик холодной воды ВСХНд 65 (100л/имп)	120.0 м³/ч	0.5 м³/ч	60.0 м³/ч	1.0 м³/ч	0.2 м³/ч	110654301
DN-80	Счетчик холодной воды ВСХНд 80 (100л/имп)	13.2	13.2	Счетчик холодной воды ВСХНд 80 (100л/имп)	P111-080-430-B54	ВСХНд 80 (100л/имп)	P111-080-430-B54	225х249х200	Счетчик холодной воды ВСХНд 80 (100л/имп)	200.0 м³/ч	0.5 м³/ч	120.0 м³/ч	0.8 м³/ч	0.3 м³/ч	110804301
DN-100	Счетчик холодной воды ВСХНд 100 (100л/имп)	15.5	15.5	Счетчик холодной воды ВСХНд 100 (100л/имп)	P111-100-430-B54	ВСХНд 100 (100л/имп)	P111-100-430-B54	250х259х220	Счетчик холодной воды ВСХНд 100 (100л/имп)	300.0 м³/ч	0.6 м³/ч	230.0 м³/ч	1.8 м³/ч	0.3 м³/ч	111004301

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Сантехническое оборудование
Материалы	Чугун, Пластик
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	227 mm
Ширина	185 mm
Длина	200 mm
Вес	10500 g
Общие характеристики
Материал ADSK Материал	<По категории>
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Apator Powogaz S.A.
Максимальная температура перекачиваемой жидкости ADSK_Максимальная температура перекачиваемой жидкости	50 °C
Максимальное входное давление ADSK_Максимальное входное давление	1600000.0 Па
