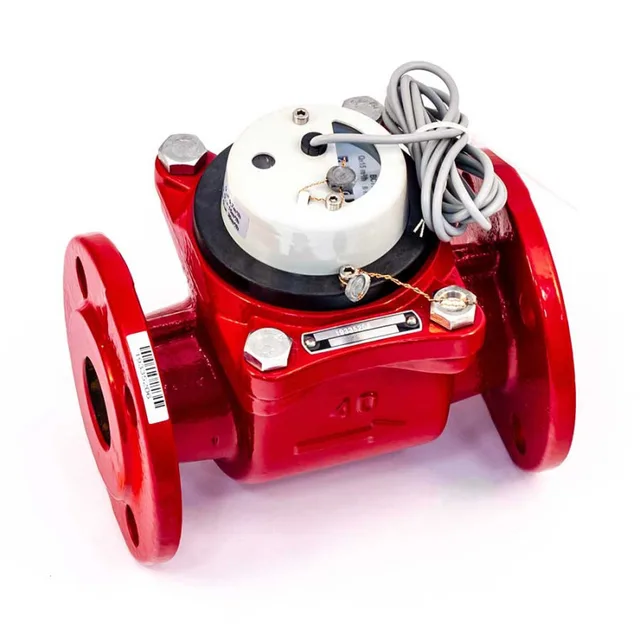

Турбинный счетчик холодной воды ВСТН-40(Россия) импульсный R131-040-430-B54

Name: Турбинный счетчик холодной воды ВСТН-40(Россия) импульсный R131-040-430-B54
Brand: ТЕПЛОВОДОМЕР

Обновлено в 2021 году

Описание

Турбинные счетчики воды ВСХН, ВСХНд, ВСГН, ВСТН - предназначены для коммерческого учета расхода объема сетевой и питьевой воды, протекающей в обратном или подающем трубопроводе закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения. Приборы DN 40-250 мм предназначены для использования на объектах со средним и большим потреблением воды и рекомендуются для установки в жилых и производственных помещениях, коттеджах, офисах и других объектах коммунального хозяйства. .

Файлы для скачивания


rfa	DSI_ТурбинныеСчетчикиГорячейВодыИмпульсныеРоссия_Тепловодомер.rfa	2.0 MB	Revit 2019
pdf	DSI_Техническое описание TVM_полное.pdf	307 KB	—
pdf	DSI_Архитектура семейств_ТурбинныеСчетчикиГорячейВодыИмпульсныеРоссия_Тепловодомер.pdf	74 KB	—

Типоразмеры (9)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	DSI_Артикул по каталогу	DSI_Габариты текст	DSI_Наименование по каталогу	TVM_Максимальный расход	TVM_Наименьший расход	TVM_Наминальный расход	TVM_Переходный расход	TVM_Порог чувствительности	Tvm_Модель клапана
DN-40	Счетчик горячей воды ВСТН 40 (100л/имп)	7.8	7.8	Счетчик горячей воды ВСТН 40 (100л/имп)	R131-040-430-B54	ВСТН 40 (100л/имп)	R131-040-430-B54	200х207х150	Счетчик горячей воды ВСТН 40 (100л/имп)	32.0 м³/ч	0.6 м³/ч	25.0 м³/ч	1.0 м³/ч	0.3 м³/ч	310404301
DN-50	Счетчик горячей воды ВСТН 50 (100л/имп)	9.8	9.8	Счетчик горячей воды ВСТН 50 (100л/имп)	R131-050-430-B54	ВСТН 50 (100л/имп)	R131-050-430-B54	200х217х165	Счетчик горячей воды ВСТН 50 (100л/имп)	32.0 м³/ч	0.6 м³/ч	25.0 м³/ч	1.0 м³/ч	0.3 м³/ч	310504301
DN-65	Счетчик горячей воды ВСТН 65 (100л/имп)	10.5	10.5	Счетчик горячей воды ВСТН 65 (100л/имп)	R131-065-430-B54	ВСТН 65 (100л/имп)	R131-065-430-B54	200х227х185	Счетчик горячей воды ВСТН 65 (100л/имп)	60.0 м³/ч	1.0 м³/ч	40.0 м³/ч	1.6 м³/ч	0.3 м³/ч	310654301
DN-80	Счетчик горячей воды ВСТН 80 (100л/имп)	13.2	13.2	Счетчик горячей воды ВСТН 80 (100л/имп)	R131-080-430-B54	ВСТН 80 (100л/имп)	R131-080-430-B54	225х249х200	Счетчик горячей воды ВСТН 80 (100л/имп)	90.0 м³/ч	1.6 м³/ч	63.0 м³/ч	2.5 м³/ч	0.4 м³/ч	310804301
DN-100	Счетчик горячей воды ВСТН 100 (100л/имп)	15.5	15.5	Счетчик горячей воды ВСТН 100 (100л/имп)	R131-100-430-B54	ВСТН 100 (100л/имп)	R131-100-430-B54	250х259х220	Счетчик горячей воды ВСТН 100 (100л/имп)	140.0 м³/ч	2.4 м³/ч	100.0 м³/ч	4.0 м³/ч	0.6 м³/ч	311004301

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Сантехническое оборудование
Материалы	Чугун, Пластик
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	277 mm
Ширина	150 mm
Длина	200 mm
Вес	7800 g
Общие характеристики
Материал ADSK Материал	<По категории>
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	АО "Тепловодомер"
Максимальная температура перекачиваемой жидкости ADSK_Максимальная температура перекачиваемой жидкости	150 °C
Максимальное входное давление ADSK_Максимальное входное давление	1600000.0 Па
