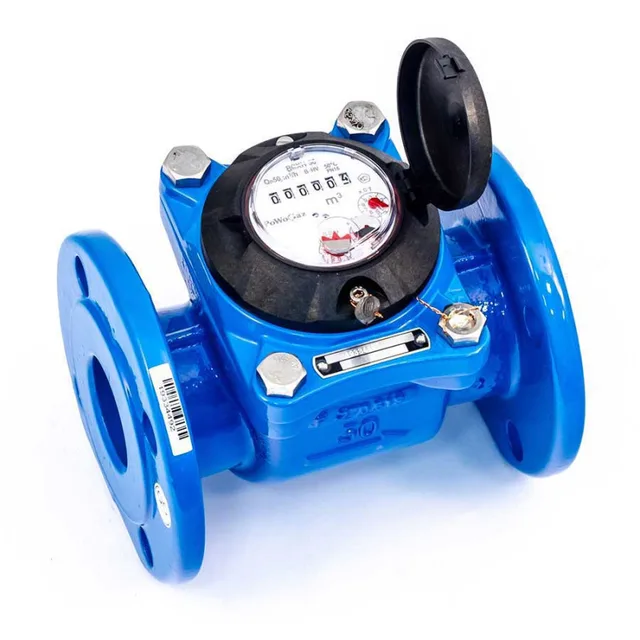

Турбинный счетчик холодной воды ВСХН-50 PoWoGAZ P110-050-430-B54
Обновлено в 2021 годуОписание
Файлы для скачивания
| rfa | DSI_ТурбинныеСчетчикиХолоднойВодыСтандартПольша_Тепловодомер.rfa | 1.2 MB | Revit 2019 | |
| DSI_Архитектура семейств_ТурбинныеСчетчикиХолоднойВодыСтандартПольша_Тепловодомер.pdf | 74 KB | — | ||
| DSI_Техническое описание TVM_полное.pdf | 307 KB | — |
Типоразмеры (9)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Наименование краткое ADSK_Наименование краткое | DSI_Артикул по каталогу | DSI_Габариты текст | DSI_Наименование по каталогу | TVM_Максимальный расход | TVM_Наименьший расход | TVM_Наминальный расход | TVM_Переходный расход | TVM_Порог чувствительности | Tvm_Модель клапана |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN-40 | Счетчик холодной воды ВСХН 40 | 7.8 | 7.8 | Счетчик холодной воды ВСХН 40 | P110-040-430-B54 | ВСХН 40 | P110-040-430-B54 | 200х177х150 | Счетчик холодной воды ВСХН 40 | 60.0 м³/ч | 0.5 м³/ч | 30.0 м³/ч | 0.9 м³/ч | 0.2 м³/ч | 100404301 |
| DN-50 | Счетчик холодной воды ВСХН 50 | 9.8 | 9.8 | Счетчик холодной воды ВСХН 50 | P110-050-430-B54 | ВСХН 50 | P110-050-430-B54 | 200х187х165 | Счетчик холодной воды ВСХН 50 | 90.0 м³/ч | 0.5 м³/ч | 50.0 м³/ч | 0.9 м³/ч | 0.2 м³/ч | 100504301 |
| DN-65 | Счетчик холодной воды ВСХН 65 | 10.5 | 10.5 | Счетчик холодной воды ВСХН 65 | P110-065-430-B54 | ВСХН 65 | P110-065-430-B54 | 200х197х185 | Счетчик холодной воды ВСХН 65 | 120.0 м³/ч | 0.5 м³/ч | 60.0 м³/ч | 1.0 м³/ч | 0.2 м³/ч | 100654301 |
| DN-80 | Счетчик холодной воды ВСХН 80 | 13.2 | 13.2 | Счетчик холодной воды ВСХН 80 | P110-080-430-B54 | ВСХН 80 | P110-080-430-B54 | 225х219х200 | Счетчик холодной воды ВСХН 80 | 200.0 м³/ч | 0.5 м³/ч | 120.0 м³/ч | 0.8 м³/ч | 0.3 м³/ч | 100804301 |
| DN-100 | Счетчик холодной воды ВСХН 100 | 15.5 | 15.5 | Счетчик холодной воды ВСХН 100 | P110-100-430-B54 | ВСХН 100 | P110-100-430-B54 | 250х229х220 | Счетчик холодной воды ВСХН 100 | 300.0 м³/ч | 0.6 м³/ч | 230.0 м³/ч | 1.8 м³/ч | 0.3 м³/ч | 101004301 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем водоснабжения и водоотведения |
| Тип | Сантехническое оборудование |
| Материалы | Пластик, Чугун |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Документация | Перейти |
| Сертификат | Перейти |
| Размеры | |
| Высота | 187 mm |
| Ширина | 165 mm |
| Длина | 200 mm |
| Вес | 9800 g |
| Общие характеристики | |
| Материал ADSK Материал | <По категории> |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | Apator Powogaz S.A. |
| Максимальная температура перекачиваемой жидкости ADSK_Максимальная температура перекачиваемой жидкости | 50 °C |
| Максимальное входное давление ADSK_Максимальное входное давление | 1600000.0 Па |
