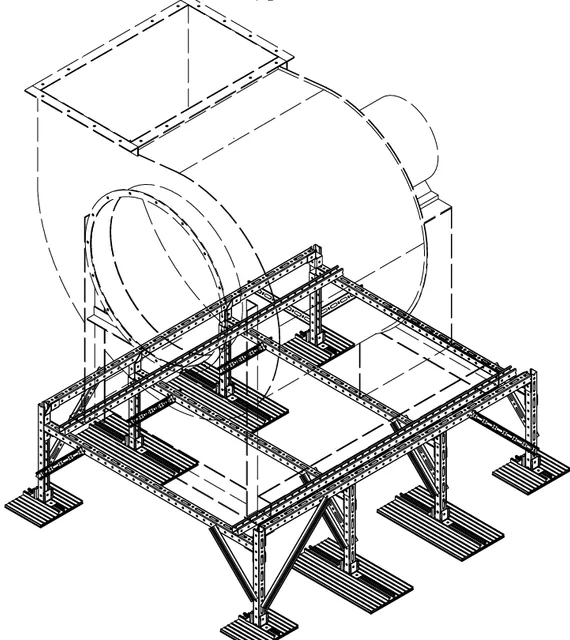

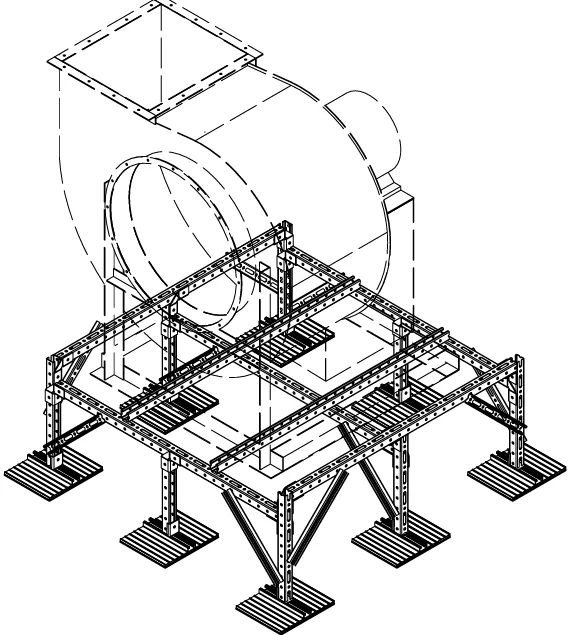

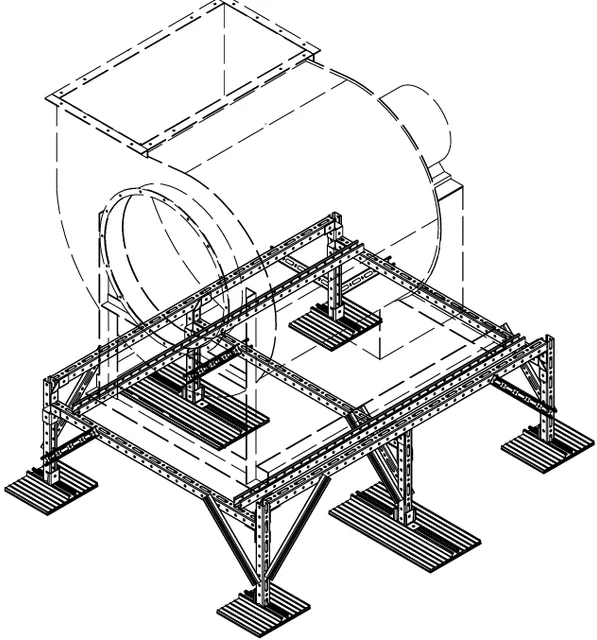

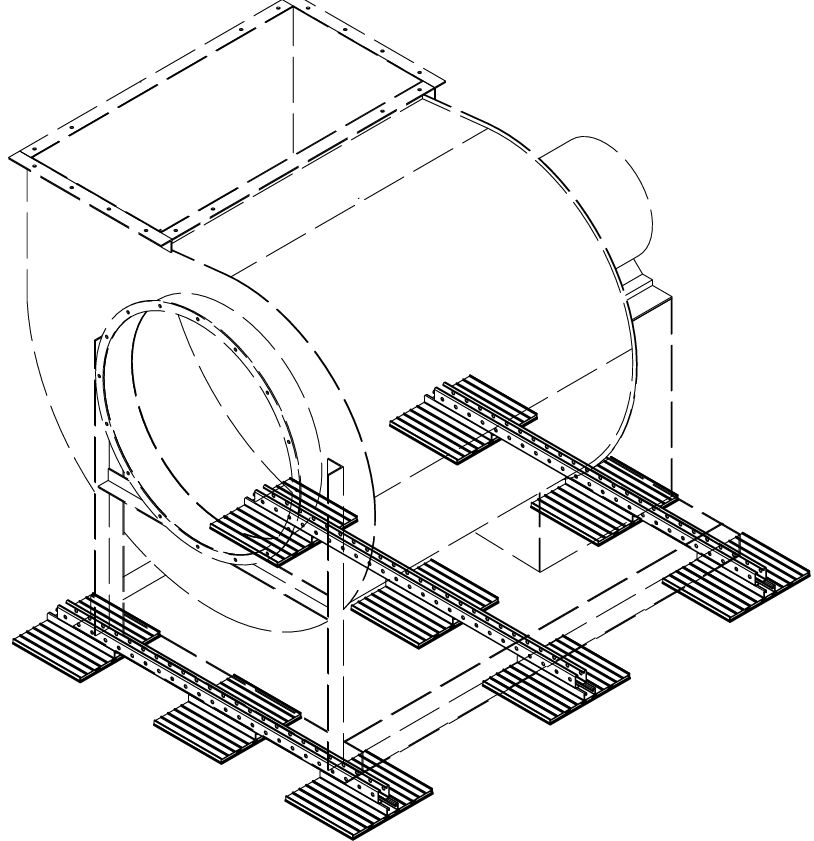

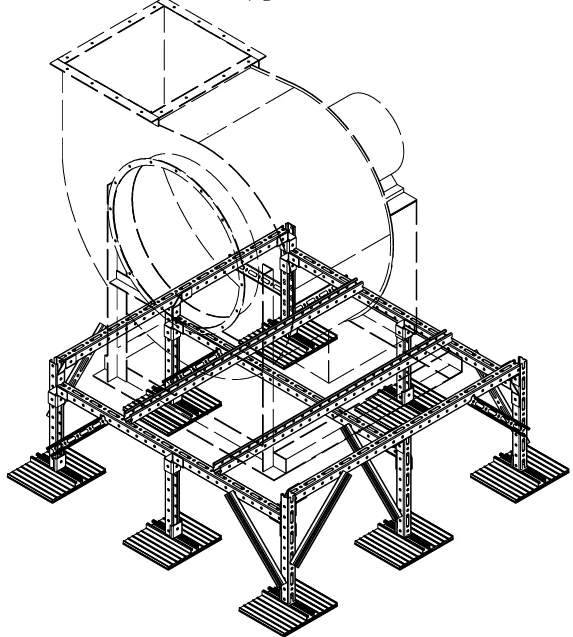

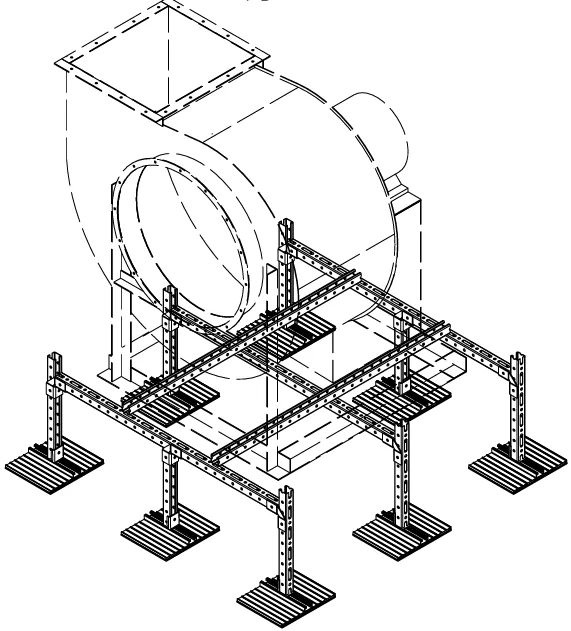

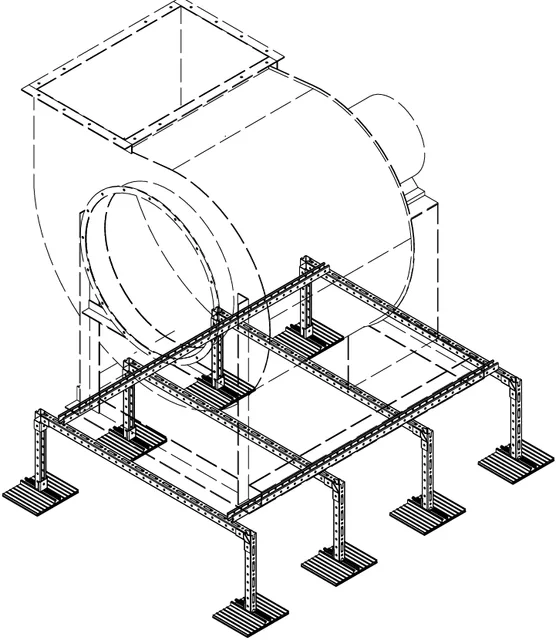

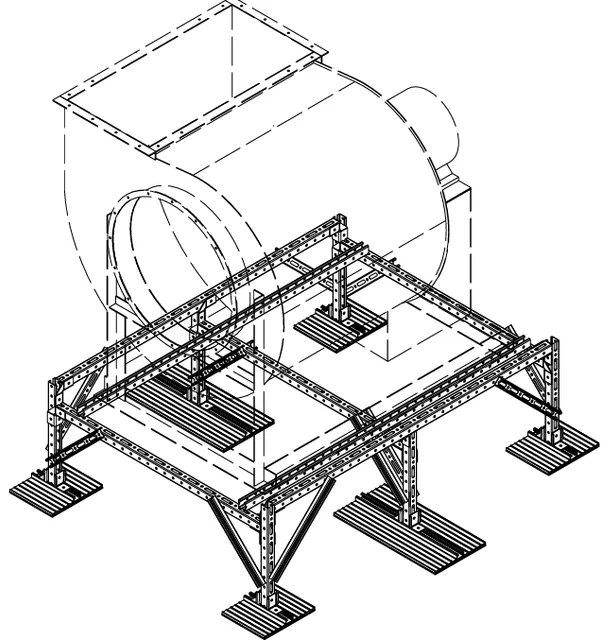

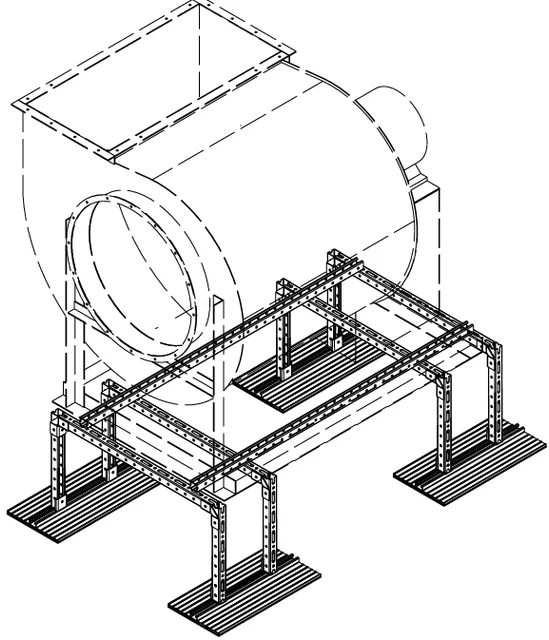

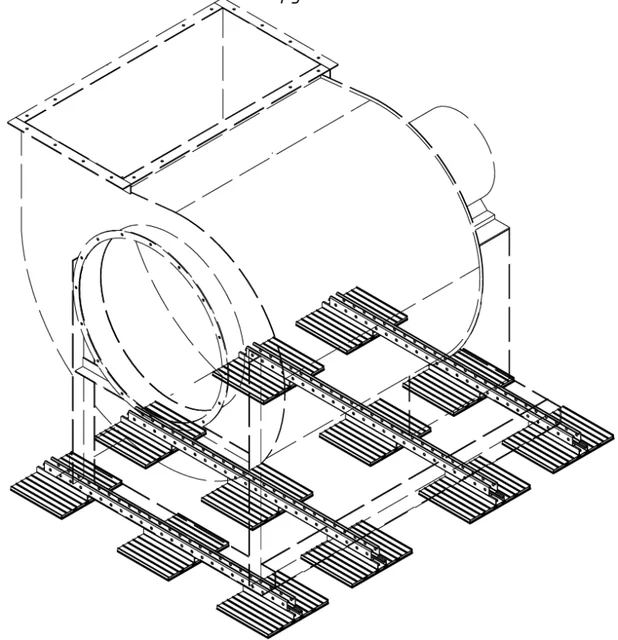

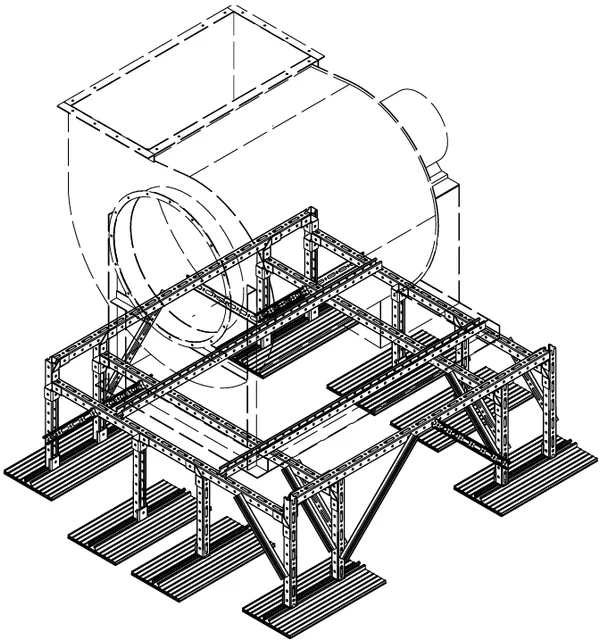

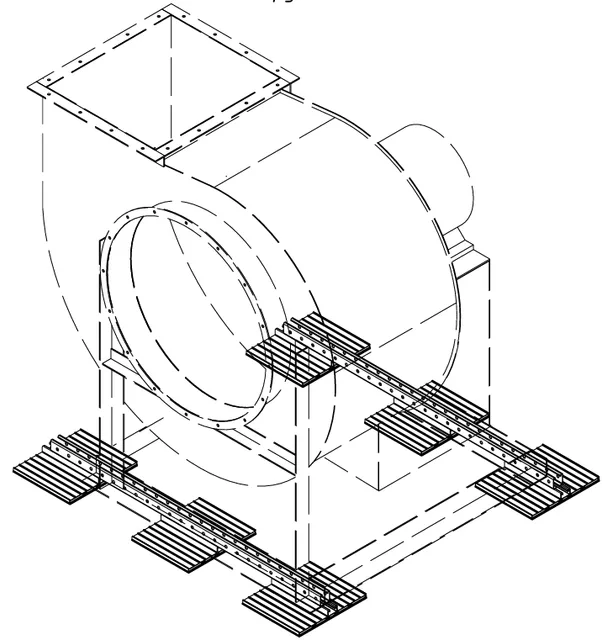

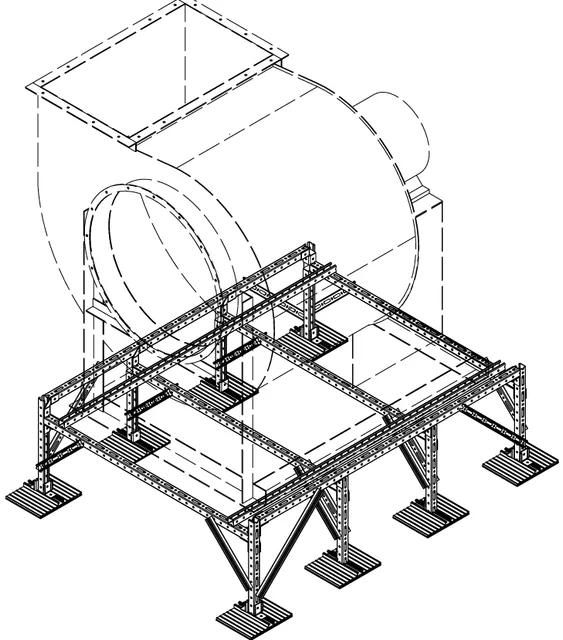

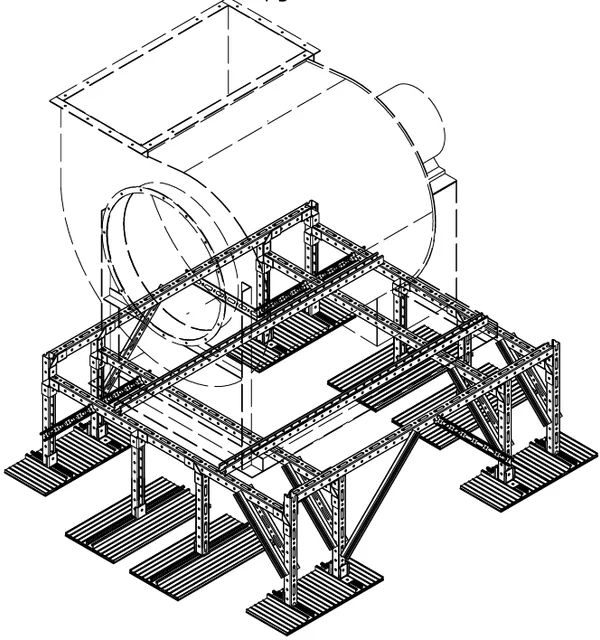

U7.1 АТР UTECH рама U7.1.1-03.09

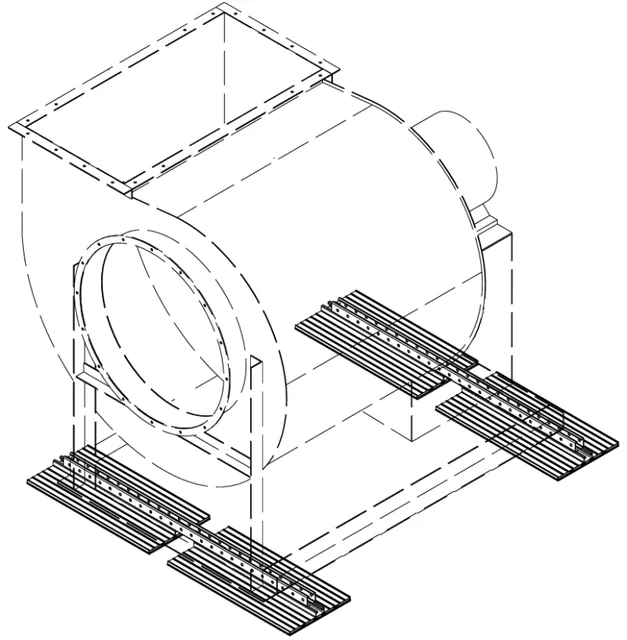

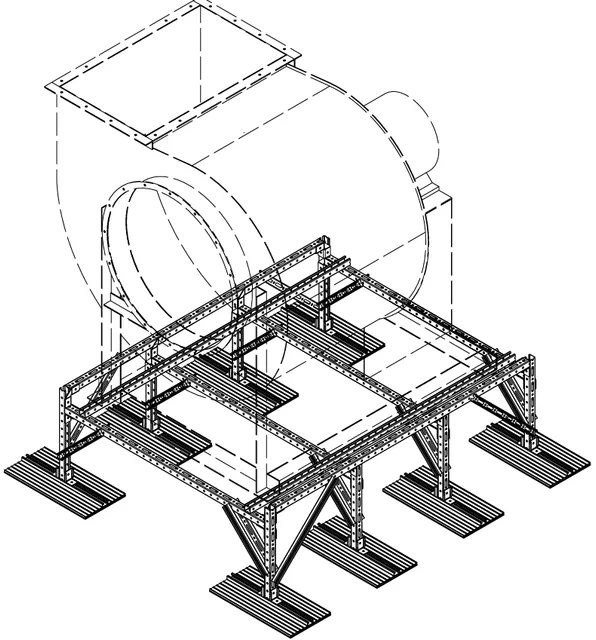

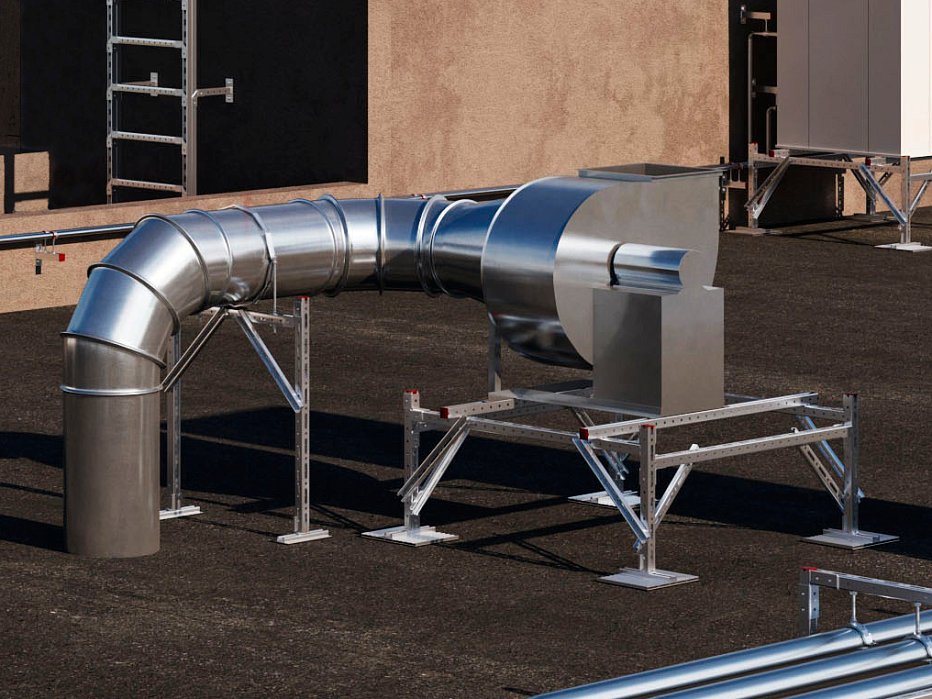

1. Область применения 1.1 Альбом предназначен для проектирования опорных рам крепления радиальных вентиляторов следующих марок: "VENCON", "ВЕЗА", "VKT", "НЗВЗ", "NED" и "KORF". 1.2 Рамы 1 - 4 группы выполнены из профилей системы MT, соединение которых осуществляется с помощью соединителей и монтажных гаек MT-TL. Рамы представлены в оцинкованном и горячеоцинкованном исполнении. 1.3 Рамы 5 группы выполнены из алюминиевых профилей, соединение которых осуществляется с помощью саморезов. 1.4 Все радиальные вентиляторы в зависимости от массы и габаритов делятся на четыре группы. Для каждой группы разработан свой комплект рам. 1.5 Рамы и их элементы, разработанные в данном альбоме, рассчитаны по первой и второй группе предельных состояний в соответствии с требованиями СП20.13330.2016* "Нагрузки и воздействия", СП 16.13330.2017 "Стальные конструкции", СТО 36554501-064- -2021 "Модульные системы. Проектирование и оценка качества". 1.6 При расчете были приняты следующие исходные данные: · Масса и габариты радиальных вентиляторов в соответствии с каталогом изготовителей. · Снеговой район - III. Принят по карте 1 СП20.13330.2016* "Нагрузки и воздействия". · Ветровой район - I и II (III-VII частично, смотри нормативную ветровую нагрузку в таблице 1 на листе 3 общих данных / стр. выпуска 8). Приняты по карте 2 СП20.13330.2016* "Нагрузки и воздействия". · Тип местности - "В" по п. 11.1.6 СП20.13330.2016* "Нагрузки и воздействия". · Высота здания - до 60 м. · Прочность кровли на сжатие - не менее 50 кПа (если на листе не оговорено иное). 1.7 В случае необходимости, рамы, представленные в данном альбоме, могут быть использованы в других ветровых районах и типах местности, а также на других высотах. При этом ветровое давление должно быть меньше или равно расчетному значению (см. таблицу 1 на листе 3 общих данных / стр. выпуска 8). 1.8 Расчет рам на опрокидывание и сдвиг проводился для максимального и минимального типоразмера оборудования в группе. 1.9 Таблицы с данными о пригрузке представлены на листах 4-8 общих данных (стр. выпуска 9 - 13). 1.10 Максимально допустимый уклон кровли принятый в альбоме - 17,5% (<0.175, 10°). 1.11 В альбоме представлены узлы креплений, которые не требуют дополнительной разработки со стороны проектировщика и могут быть заказаны непосредственно по обозначению соответствующего чертежа и его исполнению
